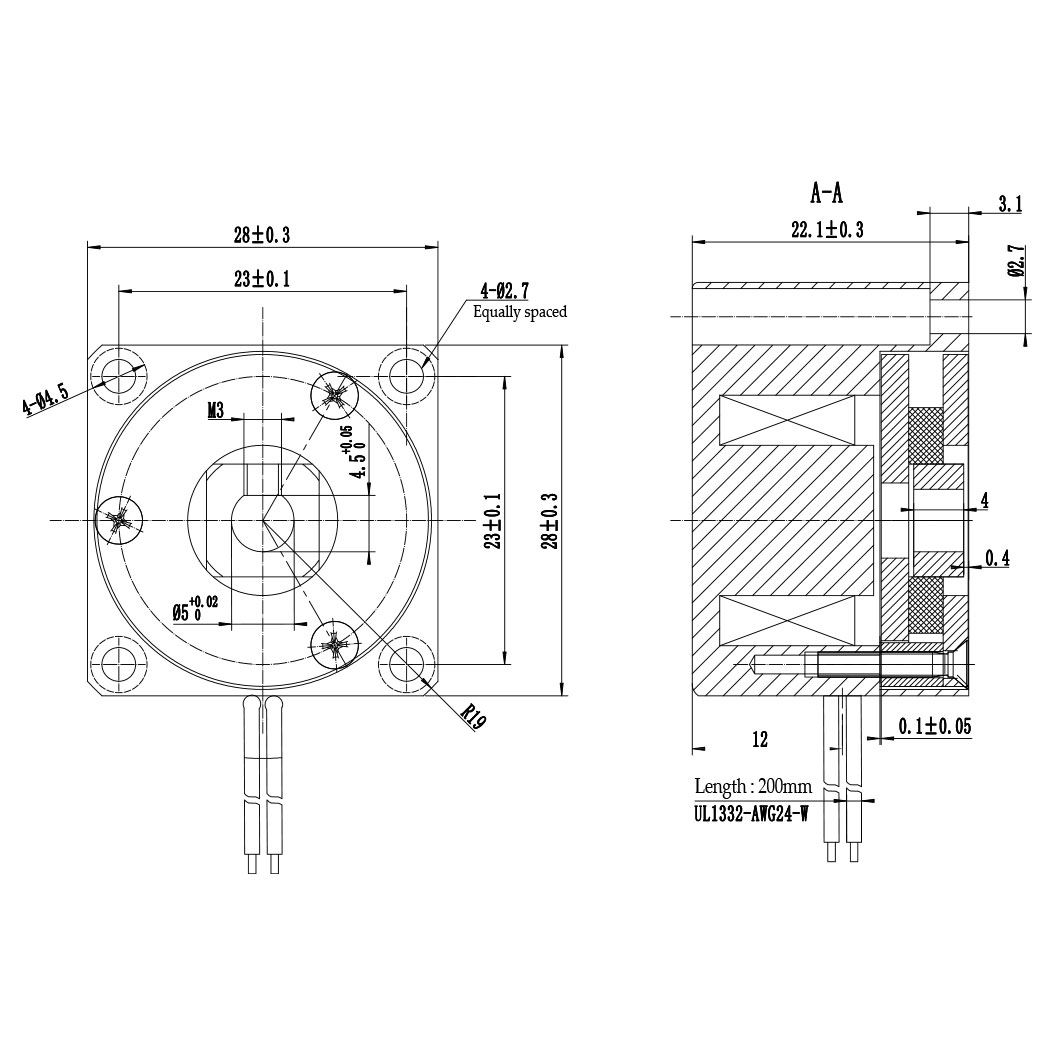

サイズ11 [28mm] ステッピング送りねじリニアアクチュエータ

Size 11 [28mm] ステッピング送りねじリニアアクチュエータは、取付角28mmと小型ながら140N以上の連続推力を発揮します。これは、Size 8 [20mm] モータと比較して3倍以上です。

Size 11 ステッピング送りねじリニアアクチュエータは、External、Non-Captive、Electrical Cylinder（Captive）、Kaptiveの4つの形状を選択可能です。

モバイル環境では、左右にスワイプして内容（表）を閲覧できます。

モータ	電圧[V]	電流[A [RMS]]	抵抗[Ω]	インダクタンス[mH]	重量[g]	リード線の数	モータの長さ[mm]
11-2105	4.55	0.5	9.1	6	117	4	33.35
11-2110	2.1	1	2.1	1.5	117	4	33.35
11-2209	3.9	0.95	4.1	4	173	4	45
11-2216	2.4	1.6	1.5	1.3	173	4	45

注意事項

モーター絶縁クラス：B、モーター温度上昇：80°C、周囲温度：-20°C～55°C

モバイル環境では、左右にスクロールしてテーブルの内容を確認できます。

ねじ径[インチ]	ねじ径[mm]	リード[インチ]	リード[mm]	リードコード	ステップあたりの移動量 @ 1.8° [mm]*
0.188	4.77	0.0125	0.3175	AL	0.0016
0.188	4.77	0.025	0.635	A	0.0032
0.188	4.77	0.05	1.27	D	0.0064
0.188	4.77	0.0625	1.5875	F	0.0079
0.218	5.56	0.096	2.4384	J*	0.0122
0.188	4.77	0.1	2.54	K	0.0127
0.188 / 0.218	4.77 / 5.56	0.192	4.8768	Q*	0.0244
0.188	4.77	0.2	5.08	R	0.0254
0.188	4.77	0.4	10.16	X	0.0508
0.188	4.77	0.1874	4.76	AC	0.0238

* モータの巻線およびスクリューのリードはお客様の要望に応じてカスタマイズ可能です。
* 5.56mm直径のスクリューはExternal製品にのみ適用されます。
* 小数点以下切り捨て

テスト条件
テスト電圧：24Vdc、ドライバーモデル：DS-OLS2-FPD バイポーラ、定格電流（rms）でのチョッパードライバー使用。
モーターの推力は、電圧やドライバーの違いによって変化します。推力には50％のマージンを取ることを推奨します。

お客様の用途でグリス不要なネジとナットの組み合わせが必要な場合、DINGSはステッピングリニアアクチュエータ用のテフロンコーティングネジを提供します。

テフロンコーティングされたリードスクリューは、従来のSUSリードスクリューに比べて長寿命で優れた推力生成が可能です。

テフロンコーティングは、DINGSが提供するすべてのリードスクリューオプションおよび外部型、ノンキャプティブ型、電動シリンダー、カプティブ型などのすべてのリニアアクチュエータに適用可能です。

さらに、テフロンコーティングされたネジにはバックラッシュ補償ナットを組み合わせることもできます。

* 異なるリードスクリューコードの選択により、バックラッシュ補償ナットの長さが変更される場合があります。
