サイズ23 [57mm] ステッピング送りねじリニアアクチュエータ

サイズ23 [57mm] ステッピング送りねじリニアアクチュエータは、高性能で長寿命の動作サイクルを実現し、910Nの推力に対応可能です。

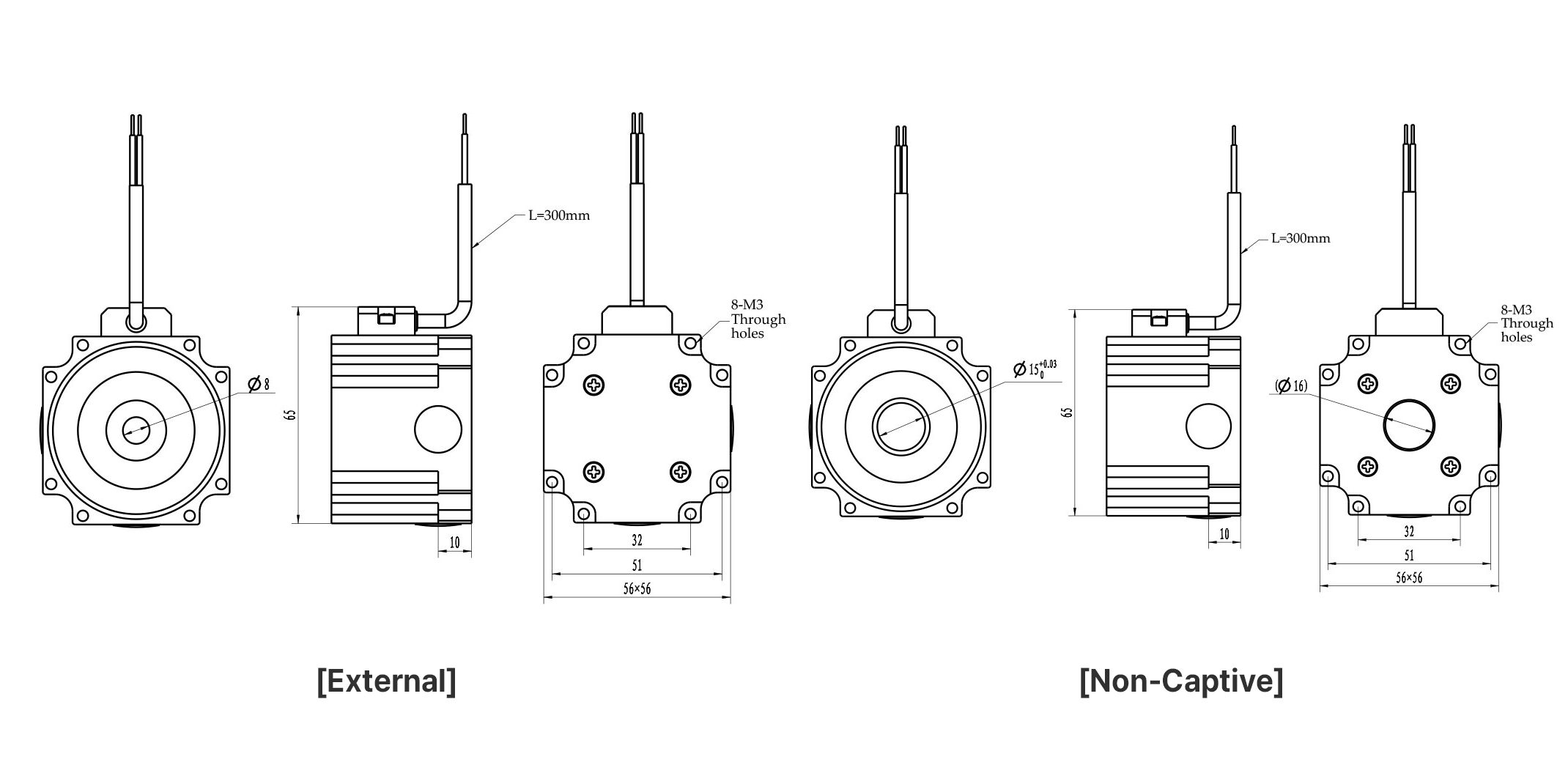

サイズ23 ステッピング送りねじリニアアクチュエータは、External、Non-Captive、Electrical Cylinder（Captive）、Kaptiveの4つの形状を選択可能です。

In a mobile environment, you can move left and right to see the contents (tables).

モータ	電圧[V]	電流[A [RMS]]	抵抗[Ω]	インダクタンス[mH]	重量[g]	リード線の本数	モータ長さ[mm]
23-2110	6.4	1	6.4	16.4	585	4	45
23-2120	3.5	2	1.75	4.1	585	4	45
23-2130	2.4	3	0.8	1.7	585	4	45
23-2210	11.5	1	11.5	32	880	4	65
23-2225	5	2.5	2	5.2	880	4	65
23-2240	2.8	4	0.7	2	880	4	65

注意事項

モーター絶縁クラス：B、モーター温度上昇：80°C、周囲温度：-20°C～55°C

モバイル環境では、左右にスワイプして表の内容を確認できます。

ねじ径[インチ]	ねじ径[mm]	リード [インチ]	リード [mm]	リードコード	ステップあたりの移動量 @ 1.8° [mm]*	ステップあたりの移動量 @ 0.9° [mm]*
0.375	9.525	0.025	0.635	A	0.0032	0.0016
0.375	9.525	0.05	1.27	D	0.0064	0.0032
0.375	9.525	0.0625	1.5875	F	0.0079	0.004
0.375	9.525	0.083	2.1167	H	0.0106	0.0053
0.375	9.525	0.1	2.54	K	0.0127	0.0064
0.375	9.525	0.125	3.175	L	0.0159	0.0079
0.375	9.525	0.167	4.2333	P	0.0212	0.0106
0.375	9.525	0.2	5.08	R	0.0254	0.0127
0.375	9.525	0.25	6.35	S	0.0318	0.0159
0.375	9.525	0.375	9.525	V	0.0476	0.0238
0.375	9.525	0.384	9.7536	W	0.0488	0.0244
0.375	9.525	0.4	10.16	X	0.0508	0.0254
0.375	9.525	0.5	12.7	Y	0.0635	0.0318
0.375 / 0.5	9.525 / 12.7	1	25.4	Z	0.127	0.0635
0.394 / 0.472	10 / 12	0.0787	2	G	0.01	0.005
0.472	12	0.1969	5	E	0.025	0.0125
0.394 / 0.472	10 / 12	0.3937	10	C	0.05	0.025
0.394	10	0.7874	20	I	0.1	0.05
0.472	12	0.5096	15	CE	0.075	0.0375
0.472	12	0.9843	25	IE	0.125	0.0625

お客様の用途で潤滑剤不要のスクリューとナットの組み合わせが必要な場合、DINGSではテフロンコーティングされたリードスクリューを提供しています。

テフロンコーティングされたリードスクリューは、従来のSUS製リードスクリューに比べて寿命が長く、より高い推力を発揮します。

テフロンコーティングはDINGSの全リードスクリューオプションおよびExternal、Non-Captive、Electric Cylinder、Kaptiveなどすべてのリニアアクチュエータタイプに適用可能です。

さらに、テフロンコーティングされたリードスクリューにはバックラッシュ防止ナットを組み合わせることもできます。

* 異なるスクリューリードコードの選択に応じて、バックラッシュ防止ナットの長さが変更される場合があります。

In a mobile environment, you can move left and right to see the contents (tables).

In a mobile environment, you can move left and right to see the contents (tables).

* EK3エンコーダは、NEMA 23 (57mm) Non-Captive、Kaptiveリニアアクチュエータでのみ利用可能です。
