サイズ24 [60mm] ステッピング送りねじリニアアクチュエータ

サイズ24 [60mm] ステッピング送りねじリニアアクチュエータは、高性能と長い動作サイクルを提供し、最大で1050Nの推力を発揮します。

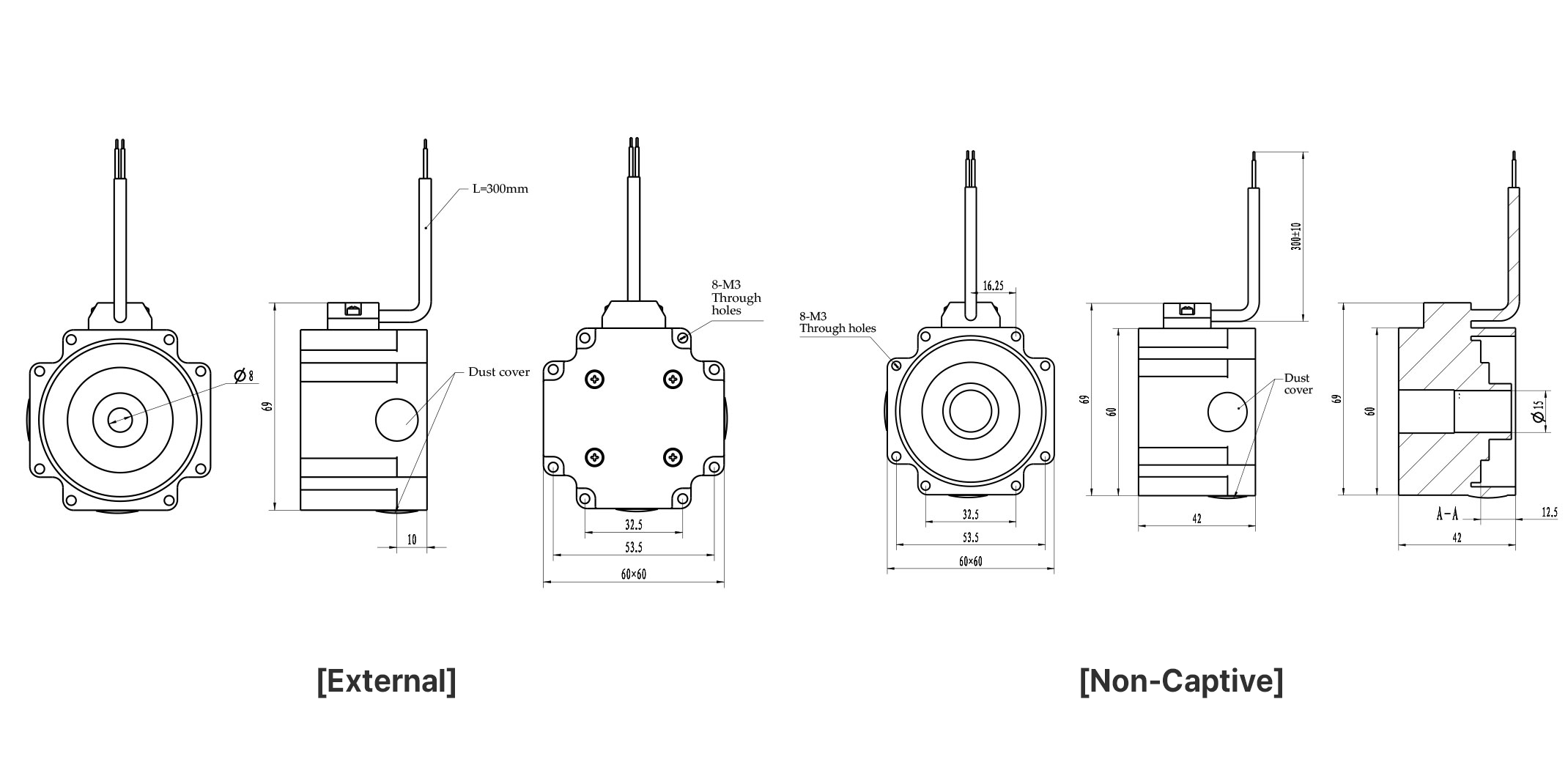

サイズ24 ステッピング送りねじリニアアクチュエータは、External、Non-Captive、Electrical Cylinder（Captive）、Kaptiveの4つの形状で提供されます。

In a mobile environment, you can move left and right to see the contents (tables).

モータ	電圧[V]	電流[A [RMS]]	抵抗[Ω]	インダクタンス[mH]	重量[g]	リード線の本数	モータ長さ[mm]
24-2120	3	2	1.5	3.9	680	4	47
24-2130	1.8	3	0.6	1.6	680	4	47
24-2140	1.6	4	0.4	0.9	680	4	47
24-2230	3	3	1	3.4	1080	4	68.3
24-2240	2.4	4	0.6	1.9	1080	4	68.3
24-2250	1.5	5	0.3	1.2	1080	4	68.3

注意事項

モーター絶縁クラス：B、モーター温度上昇：80°C、周囲温度：-20°C～55°C

In a mobile environment, you can move left and right to see the contents (tables).

ねじ径[インチ]	ねじ径[mm]	リード [インチ]	リード [mm]	リードコード	ステップあたりの移動量 @ 1.8° [mm]*	ステップあたりの移動量 @ 0.9° [mm]*
0.375	9.525	0.025	0.635	A	0.0032	0.0016
0.375	9.525	0.05	1.27	D	0.0064	0.0032
0.375	9.525	0.0625	1.5875	F	0.0079	0.004
0.375	9.525	0.083	2.1167	H	0.0106	0.0053
0.375	9.525	0.1	2.54	K	0.0127	0.0064
0.375	9.525	0.125	3.175	L	0.0159	0.0079
0.375	9.525	0.167	4.2333	P	0.0212	0.0106
0.375	9.525	0.2	5.08	R	0.0254	0.0127
0.375	9.525	0.25	6.35	S	0.0318	0.0159
0.375	9.525	0.375	9.525	V	0.0476	0.0238
0.375	9.525	0.384	9.7536	W	0.0488	0.0244
0.375	9.525	0.4	10.16	X	0.0508	0.0254
0.375	9.525	0.5	12.7	Y	0.0635	0.0318
0.375 / 0.5	9.525 / 12.7	1	25.4	Z	0.127	0.0635
0.394 / 0.472	10 / 12	0.0787	2	G	0.01	0.005
0.472	12	0.1969	5	E	0.025	0.0125
0.394 / 0.472	10 / 12	0.3937	10	C	0.05	0.025
0.394	10	0.7874	20	I	0.1	0.05
0.472	12	0.5096	15	CE	0.075	0.0375
0.472	12	0.9843	25	IE	0.125	0.0625

お客様のアプリケーションでグリース不要のスクリューとナットの組み合わせが必要な場合、DINGSはステッピングリニアアクチュエータ用のテフロンコーティングされたリードスクリューを提供しています。

テフロンコーティングされたリードスクリューは、従来のSUSリードスクリューに比べ、より長い寿命と優れた推力を発揮します。

テフロンコーティングは、DINGSのすべてのリードスクリューオプションと、External、Non-Captive、電気シリンダー、Kaptiveなど、すべての種類のリニアアクチュエータに適用可能です。

さらに、アンチバックラッシュナットもテフロンコーティングされたリードスクリューと組み合わせることが可能です。

In a mobile environment, you can move left and right to see the contents (tables).

In a mobile environment, you can move left and right to see the contents (tables).

* EK3 Encoder is only available for NEMA 24 (60mm) Non-Captive, Captive, Kaptive linear actuator.
