20mm PMステッピングリニアアクチュエータ

サイズ20mmのPMリニアアクチュエータは、External、Non-Captive、Kaptiveバージョンがあり、さまざまなネジ端部加工や長さのカスタマイズが可能です。

20mm PMステッピングリニアアクチュエータの画像

モータ特性

モバイル環境では、左右にスクロールして内容（表）を見ることができます。

20mm フレーム
極性 バイポーラ
リニアアクチュエータの種類 External、Non-captive、Kaptive
ステップ角 7.5° 15°
巻線 5V 12V 5V 12V
フェーズ電流 370mA 160mA 370mA 160mA
フェーズ抵抗 13.5Ω 74.5Ω 13.5Ω 76Ω
フェーズインダクタンス 6.5mH 36mH 4mH 25mH
消費電力 3.4W
ローター慣性 1.05gcm2
絶縁クラス B
絶縁抵抗 100MΩ
質量 35g

利用可能なリードスクリューとステップあたりの移動量

In a mobile environment, you can move left and right to see the contents (tables).

ステップ角度 スクリューリード ステップあたりの移動量 スクリューリードコード
mm inch mm inch
7.5° 0.3 0.0118 0.00625 0.00025 AF
0.6096 0.024 0.0127 0.0005 AA
1.0 0.03937 0.02083 0.00082 AB
1.2192 0.048 0.0254 0.001 B
2.0 0.07874 0.04167 0.00164 G
2.4384 0.096 0.0508 0.002 J
4.0 0.15748 0.0833 0.00328 M
15° 0.3 0.0118 0.0125 0.00049 AF
0.6096 0.024 0.0254 0.001 AA
1.0 0.03937 0.0417 0.00164 AB
1.2192 0.048 0.0508 0.002 B
2.0 0.07874 0.0833 0.00328 G
2.4384 0.096 0.1016 0.004 J
4.0 0.15748 0.1667 0.00656 M

寸法図

external actuator images
external actuator demension
non-captive PM Stepper Linear Actuator
non-captive PM Stepper Linear Actuator
kaptive actuator images
kaptive PM Stepper Linear Actuator
ストローク X (mm) 前方延長 A 全体延長 B 本体長さ C (最大)
14 13.5±0.25 40.5 30.5
18 17.5±0.25 48.5 34.5
25 24.5±0.25 62.5 41.5
31 30.5±0.25 74.5 47.5

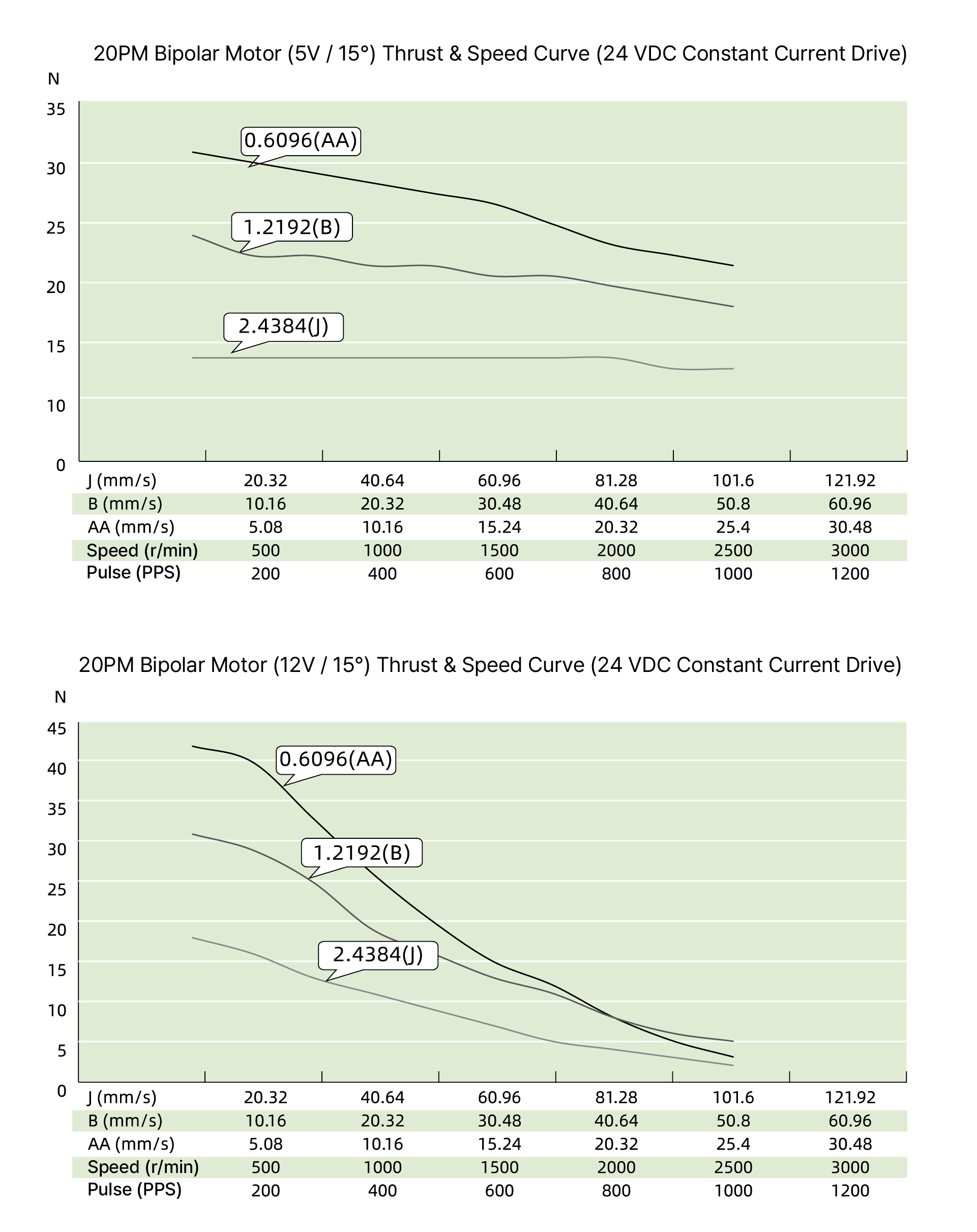

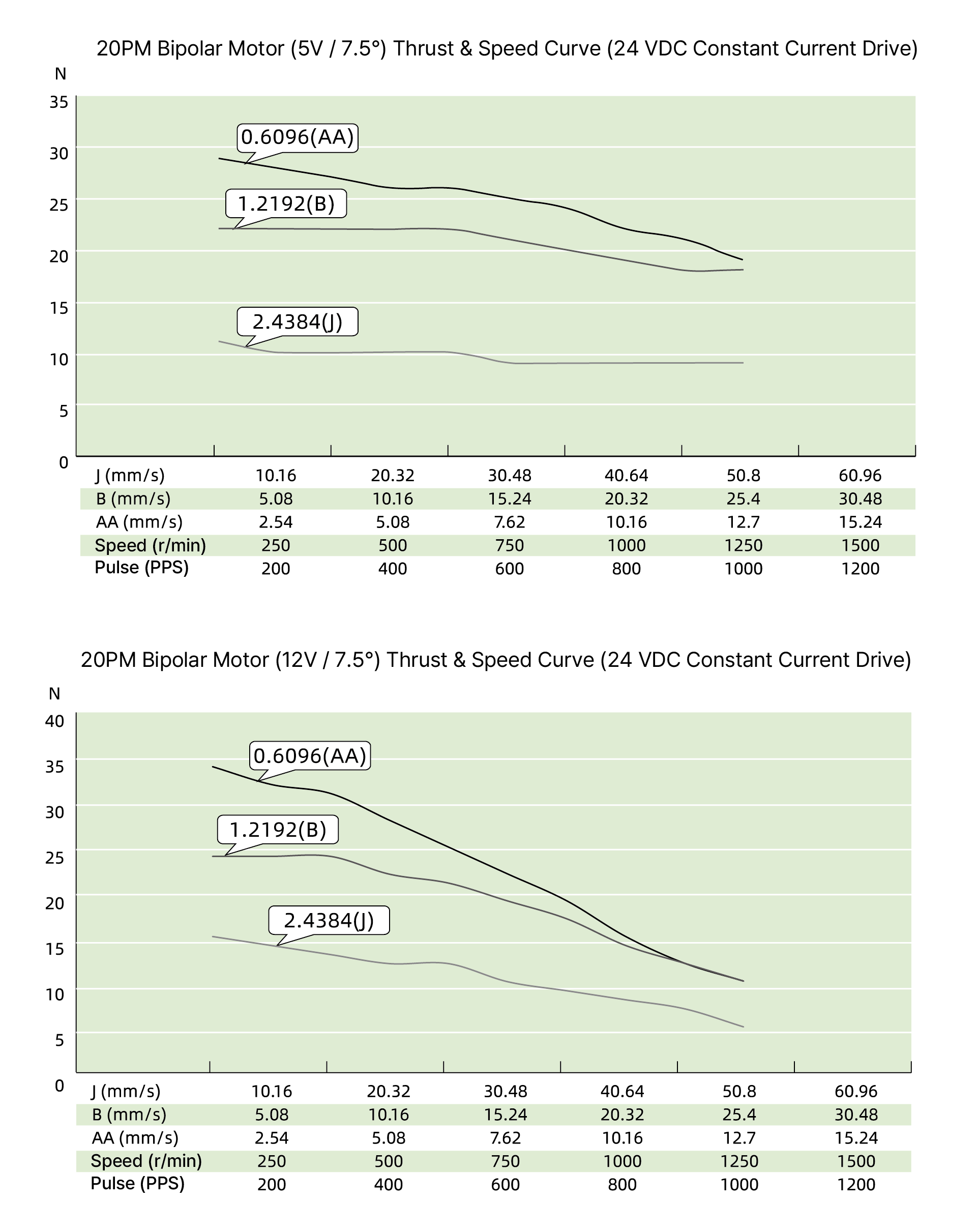

速度-推力曲線

speed thrust curves image
speed thrust curves image

オプション

ネジ端部加工
opt screw end machining
テフロンコーティング

お客様のアプリケーションで潤滑剤不要のねじとナットの組み合わせが必要な場合、DINGSはステッピングモータリニアアクチュエータ向けのテフロンコーティングねじを提供しています。

テフロンコーティングされたねじを使用したステッピングモータリニアアクチュエータは、従来のSUSねじに比べて寿命が長く、より高い推力を発揮します。

テフロンコーティングは、DINGSが提供するすべてのねじオプションおよびExternal、Non-Captive、KaptiveといったすべてのPMリニアアクチュエータタイプに適用可能です。

teflon coat
