25mm PMステッピングリニアアクチュエータ

サイズ25mmのPMリニアアクチュエータは、External、Non-Captive、Kaptiveのバージョンがあり、各種のネジ端部加工や長さのカスタマイズが可能です。

25mm PM Stepper Linear Actuators images

モーター特性

In a mobile environment, you can move left and right to see the contents (tables).

25mm フレーム
極性 バイポーラ
リニアアクチュエータタイプ External、Non-captive、Kaptive
ステップ角度 7.5° 15°
巻線 5V 12V 5V 12V
フェーズ電流 370mA 160mA 370mA 160mA
フェーズ抵抗 13.5Ω 70Ω 13.5Ω 70Ω
フェーズインダクタンス 12.5mH 65mH 9.5mH 47mH
消費電力 3.85W
ローター慣性モーメント 1.08gcm2
絶縁クラス B
絶縁抵抗 100MΩ
質量 50g

利用可能なリードスクリューとステップあたりの移動量

In a mobile environment, you can move left and right to see the contents (tables).

ステップ角度 ねじ径(mm) スクリューリード ステップあたりの移動量 スクリューリードコード
mm inch mm inch
7.5° Φ3.5 0.3 0.0118 0.00625 0.00025 AF
0.6096 0.024 0.0127 0.0005 AA
1.0 0.03937 0.02083 0.00082 AB
1.2192 0.048 0.0254 0.001 B
2.0 0.07874 0.04167 0.00164 G
2.4384 0.096 0.0508 0.002 J
4.0 0.15748 0.0833 0.00328 M
Φ4.77 0.635 0.025 0.0132 0.00052 A
1.27 0.05 0.0265 0.00104 D
2.54 0.1 0.0529 0.00208 K
15° Φ3.5 0.3 0.0118 0.0125 0.00049 AF
0.6096 0.024 0.0254 0.001 AA
1.0 0.03937 0.0417 0.00164 AB
1.2192 0.048 0.0508 0.002 B
2.0 0.07874 0.0833 0.00328 G
2.4384 0.096 0.1016 0.004 J
4.0 0.15748 0.1667 0.00656 M
Φ4.77 0.635 0.025 0.0265 0.00104 A
1.27 0.05 0.0529 0.00208 D
2.54 0.1 0.1058 0.00417 K

寸法図

external actuator images
external actuator demension
non-captive PM Stepper Linear Actuator
non-captive PM Stepper Linear Actuator
Kaptive actuator images
Kaptive PM Stepper Linear Actuator

ストローク X (mm) 前方延長 A 全体延長 B 本体長さ C (最大)
13 10.5±0.25 36.5 27.5
18 15.5±0.25 46.5 32.5
25 22.5±0.25 60.5 39.5
31 28.5±0.25 72.5 45.5

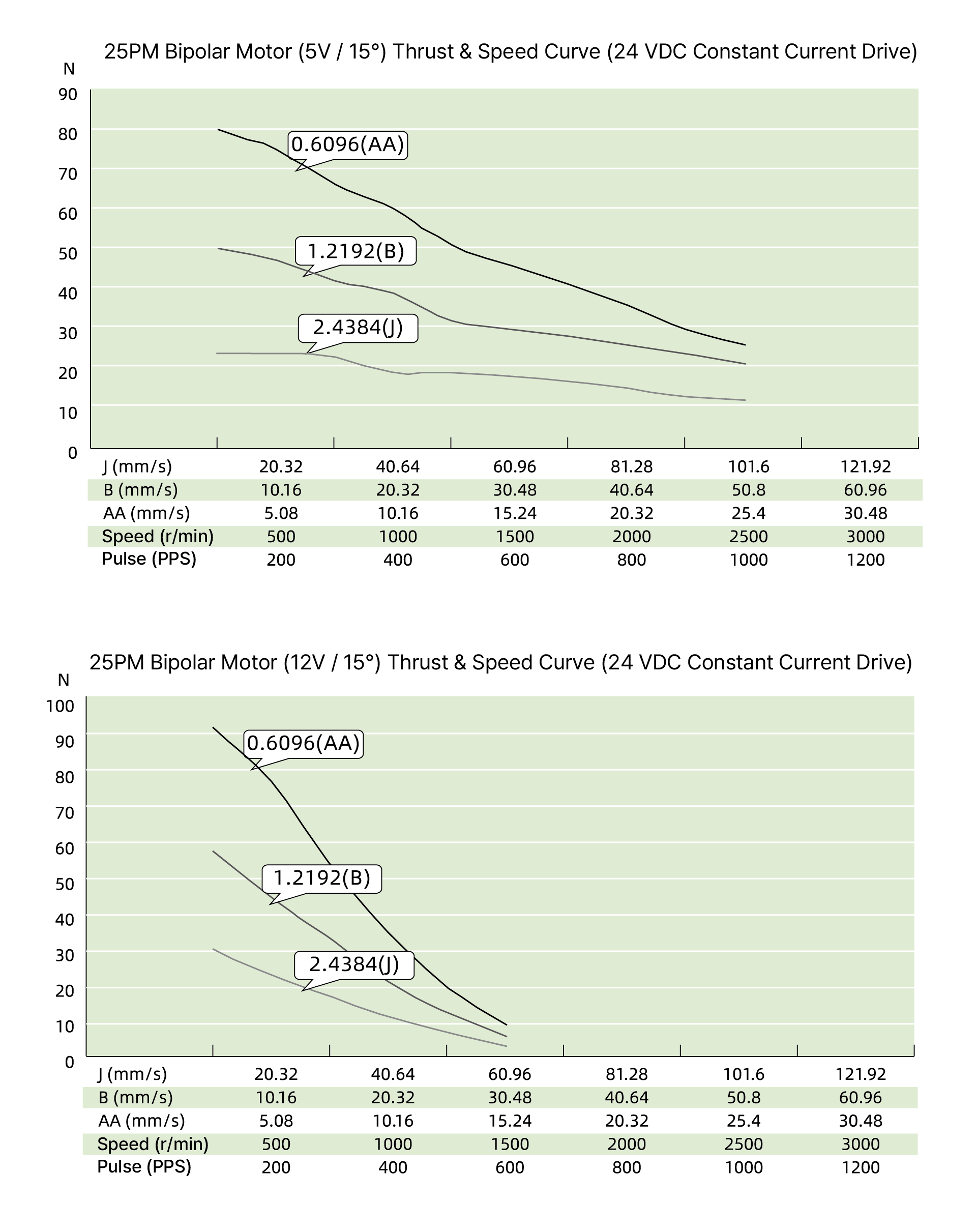

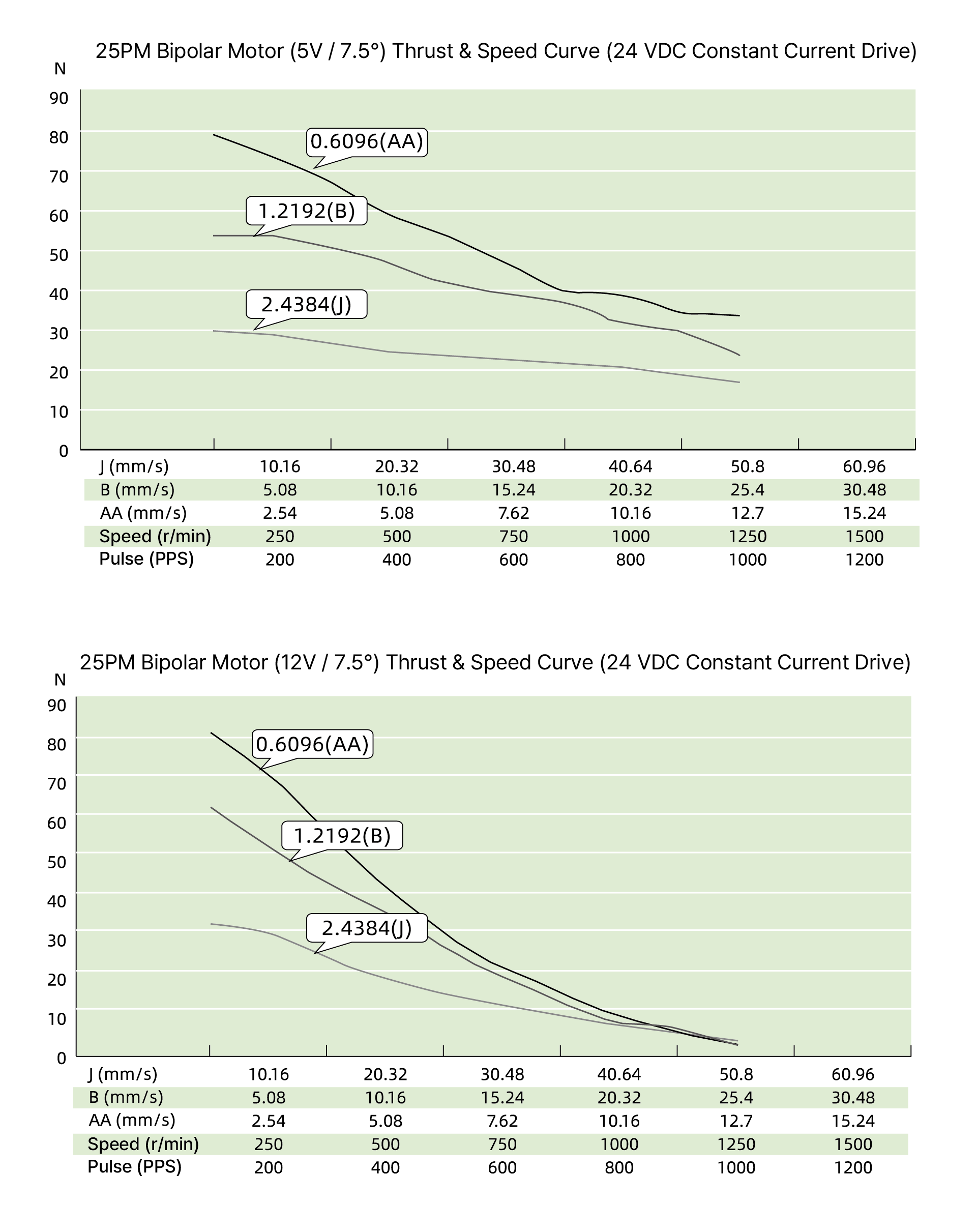

速度-推力曲線

speed thrust curves image
speed thrust curves image

オプション

スクリュー端部加工
opt screw end machining
テフロンコーティング

顧客のアプリケーションで潤滑剤不要のねじとナットの組み合わせが必要な場合、DINGSはステッピングリニアアクチュエータ用のテフロンコーティングねじを提供しています。

テフロンコーティングされたねじは、従来のSUSねじに比べて寿命を延ばし、より高い推力を発揮します。

テフロンコーティングは、DINGSの全リードねじオプションおよびExternal、Non-Captive、KaptiveなどすべてのPMリニアアクチュエータタイプに適用可能です。
