ホーム 製品 PMステッピングリニアアクチュエータ-36mm

36mm PMステッピングリニアアクチュエータ

サイズ36mmのPMリニアアクチュエータは、External、Non-Captive、Kaptiveバージョンがあり、さまざまなネジ端部加工や長さのカスタマイズが可能です。

25mm PM Stepper Linear Actuators images

モータ特性

モバイル環境では、表を左右にスライドして内容を確認できます。

36mmフレーム
極性 バイポーラ
リニアアクチュエータタイプ 外部型、ノンキャプティブ型、キャプティブ型
ステップ角度 7.5° 15°
巻線 5V 12V 5V 12V
位相電流 560mA 230mA 560mA 230mA
位相抵抗 9Ω 52Ω 9Ω 52Ω
位相インダクタンス 11.5mH 72mH 8mH 56mH
消費電力 5.6W
ローター慣性 8.5gcm2
絶縁クラス B
絶縁抵抗 100MΩ
質量 120g

使用可能なリードスクリューとステップ当たりの移動量

In a mobile environment, you can move left and right to see the contents (tables).

ステップ角度 リードスクリュー ステップ当たりの移動量 リードスクリューコード
mm inch mm inch
7.5° 0.6096 0.024 0.0127 0.0005 AA
1.2192 0.048 0.0254 0.0010 B
2.4384 0.096 0.0508 0.0020 J
15° 0.6096 0.024 0.0254 0.0010 AA
1.2192 0.048 0.0508 0.0020 B
2.4384 0.096 0.1016 0.0040 J

寸法図

external actuator images
external PM Stepper Linear Actuator
non-captive PM Stepper Linear Actuator
non-captive actuator demension
kaptive actuator images
kaptive PM Stepper Linear Actuator
ストローク X (mm) 前方延長 A 全体延長 B 本体長さ C (最大)
16 12±0.25 41 31.5
25 21±0.25 59 40.5
38 34±0.25 85 53.5

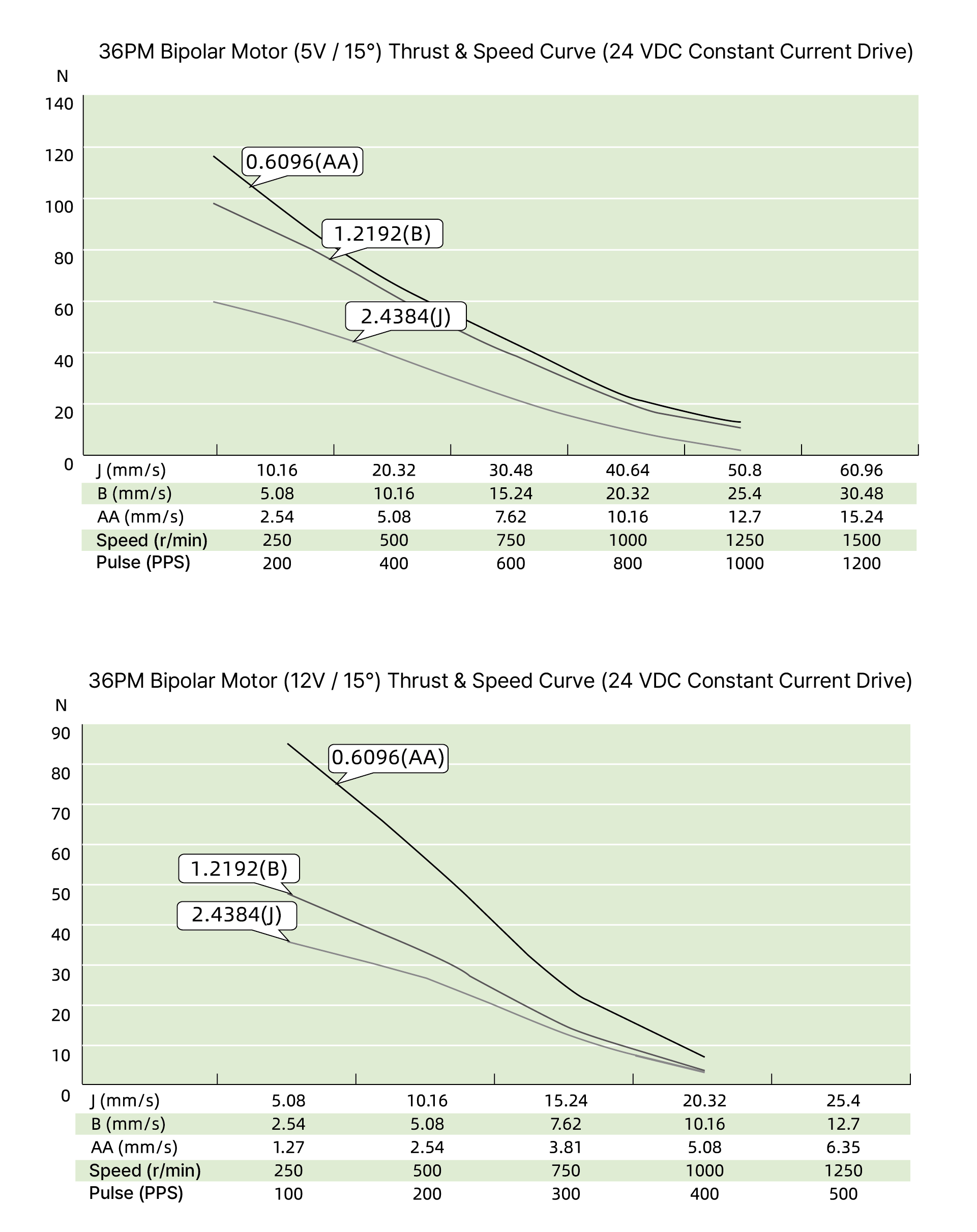

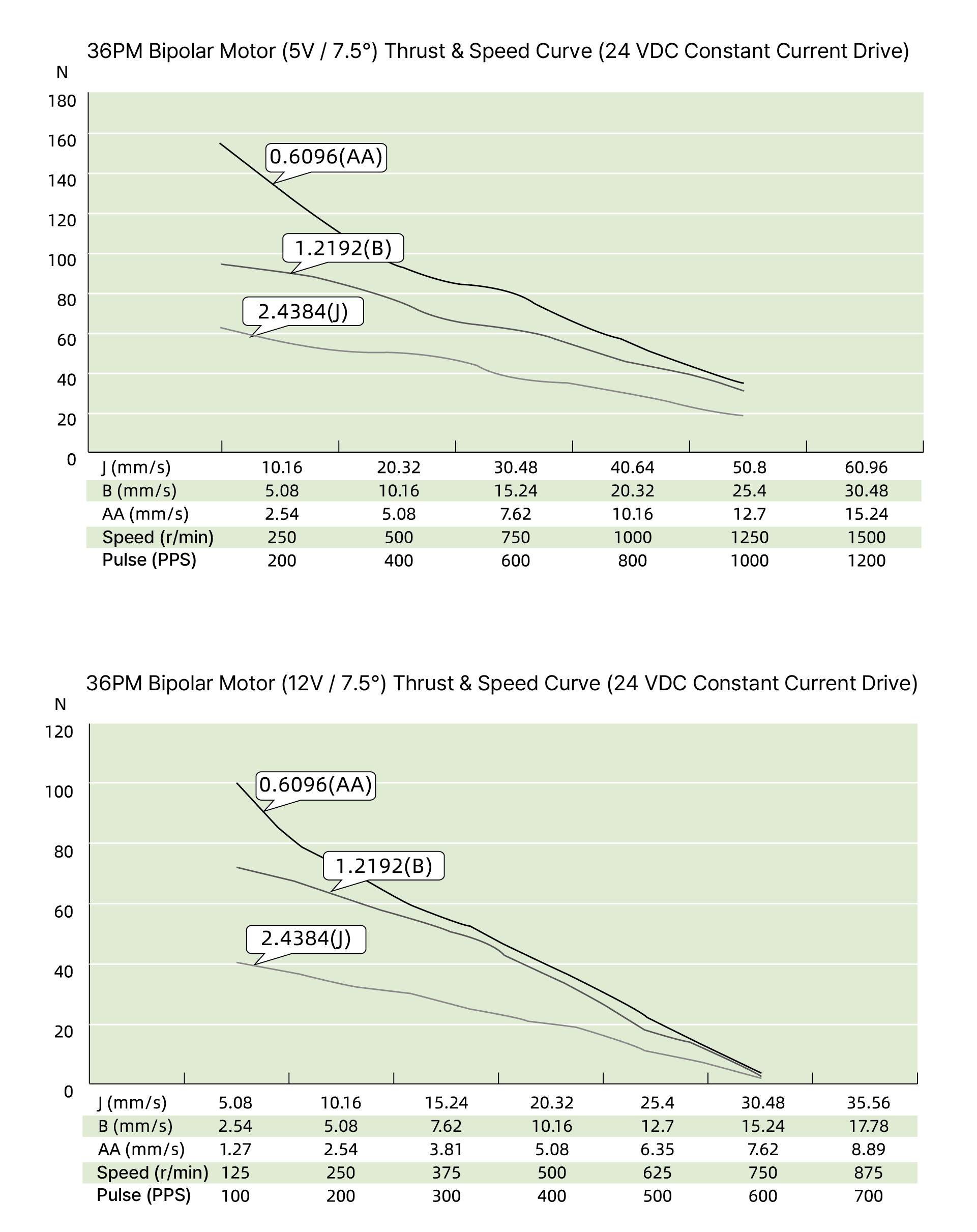

速度-推力曲線

speed thrust curves image
speed thrust curves image

オプション

スクリュー端部加工
opt screw end machining
テフロンコーティング

お客様の用途において潤滑剤不要のねじとナットの組み合わせが必要な場合、DINGSはステッピングリニアアクチュエータ用テフロンコーティングリードスクリューを提供します。

テフロンコーティングされたリードスクリューは、従来のSUSリードスクリューに比べて寿命が長く、より高い推力を発生させることが可能です。

テフロンコーティングは、DINGSの全リードスクリューオプションおよび外部型、非拘束型、拘束型を含むすべてのPMリニアアクチュエータに適用できます。

teflon coat
