46mm PMステッピングリニアアクチュエータ

サイズ46mmのPMリニアアクチュエータは、External、Kaptiveバージョンがあり、さまざまなネジ端部加工や長さのカスタマイズが可能です。

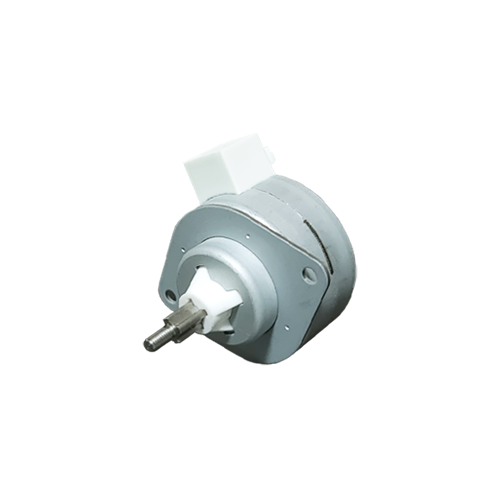

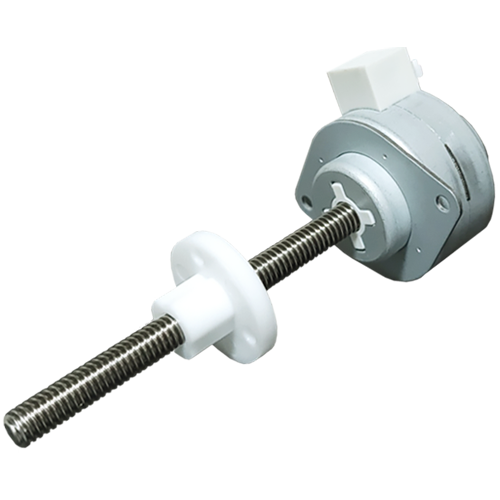

46mm PM Stepper Linear Actuators images

モータ特性

In a mobile environment, you can move left and right to see the contents (tables).

46mm フレーム
極性 バイポーラ
リニアアクチュエータタイプ External, Kaptive
ステップ角度 7.5°
巻線 5V 12V
位相電流 1000mA 410mA
位相抵抗 29Ω
位相インダクタンス 9mH 52mH
消費電力 10W
ローター慣性 13gcm2
絶縁クラス B
絶縁抵抗 100MΩ
重量 250g

使用可能なリードスクリューとステップ当たりの移動量

In a mobile environment, you can move left and right to see the contents (tables).

ステップ角度 ねじ径(mm) リードスクリュー ステップ当たりの移動量 リードスクリューコード
mm inch mm inch
7.5° Φ6.35 0.6096 0.024 0.0127 0.0005 AA
1.2192 0.048 0.0254 0.001 B
2.4384 0.096 0.0508 0.002 J

寸法図

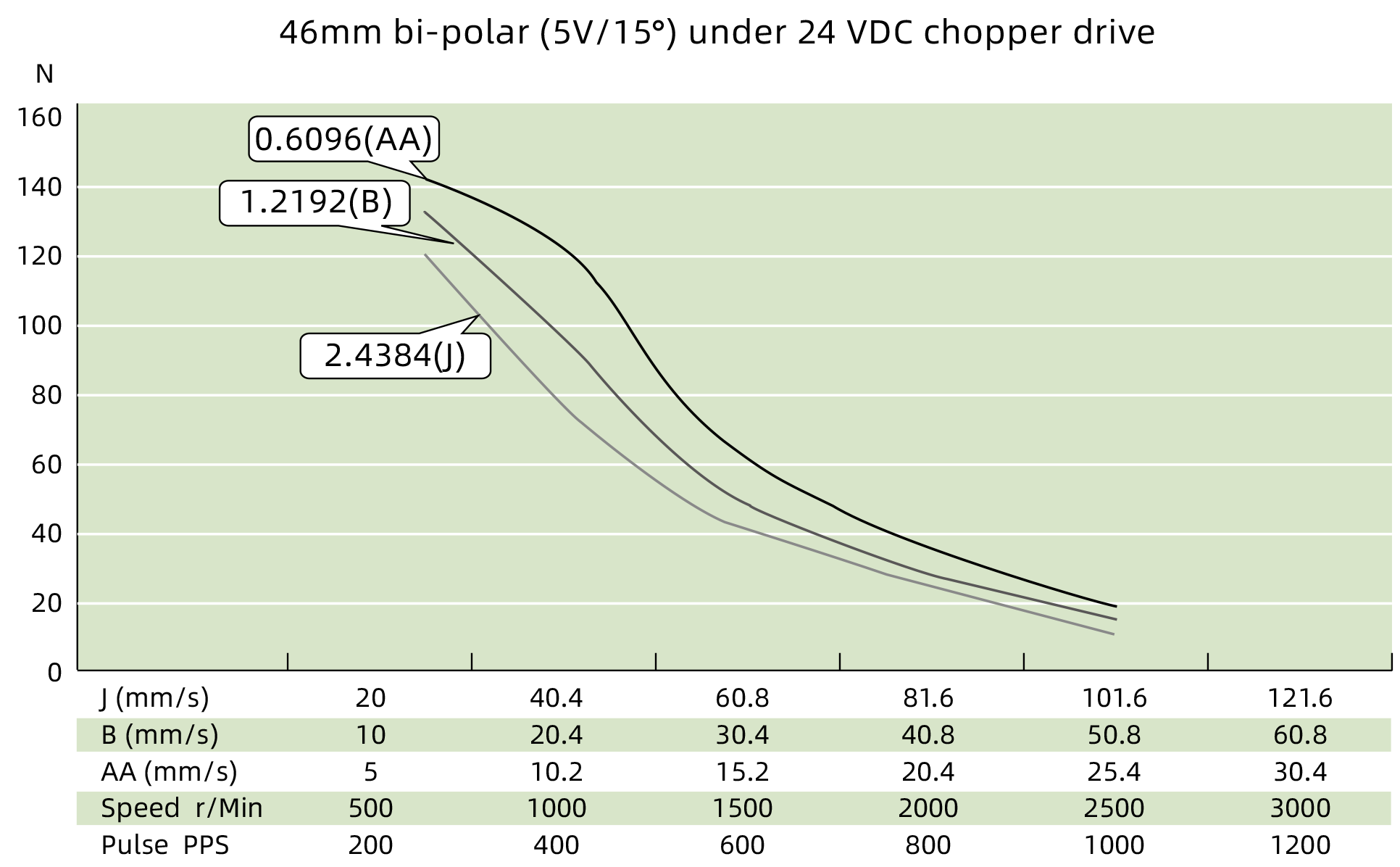

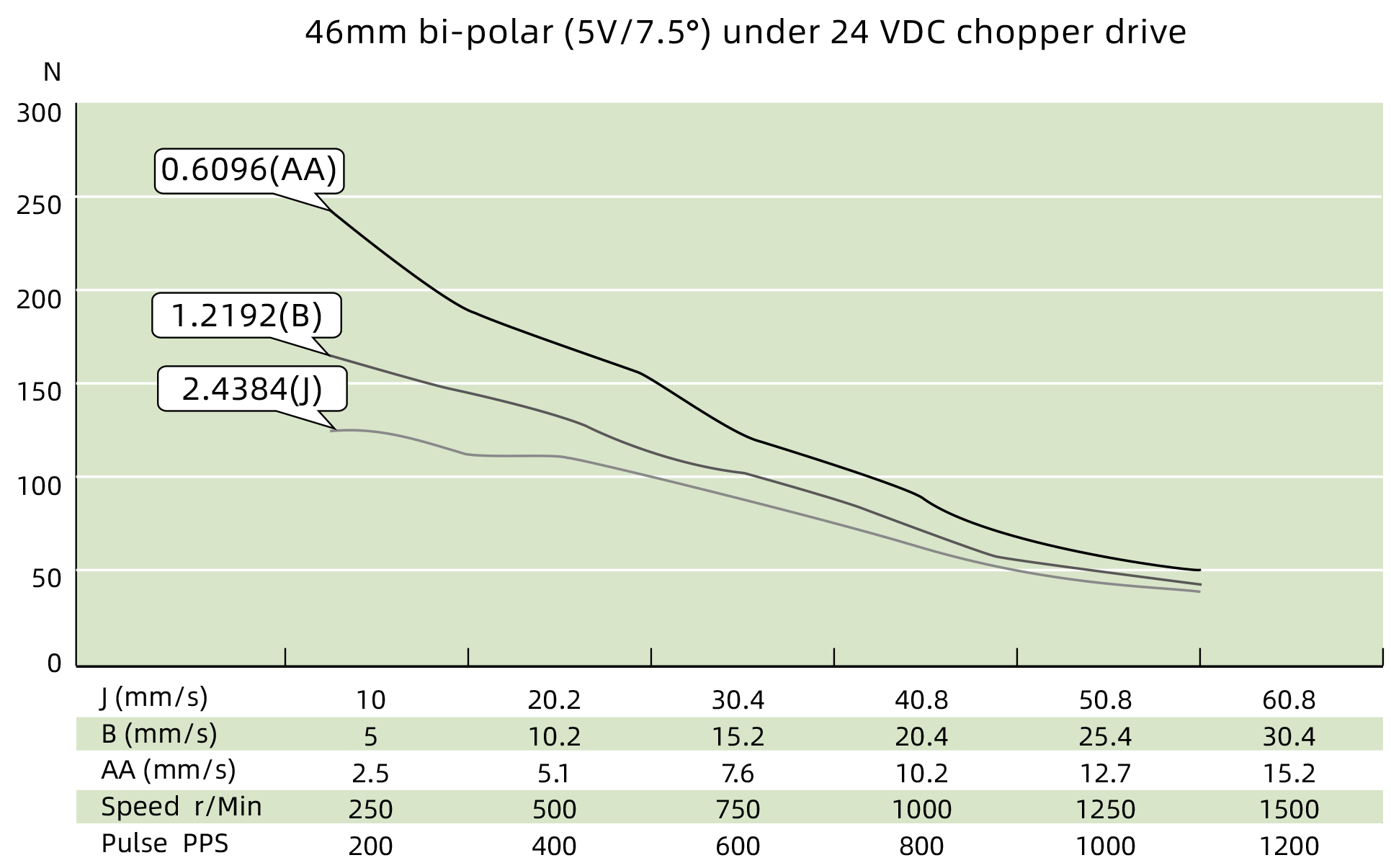

速度-推力曲線

speed thrust curves image
speed thrust curves image

オプション

スクリュー端部加工
opt screw end machining
テフロンコーティング

お客様の用途において潤滑剤不要のねじとナットの組み合わせが必要な場合、DINGSはステッピングリニアアクチュエータ用テフロンコーティングリードスクリューを提供します。

テフロンコーティングされたリードスクリューは、従来のSUSリードスクリューに比べて寿命が長く、より高い推力を発生させることが可能です。

テフロンコーティングは、DINGSの全リードスクリューオプションおよび外部型、非拘束型、拘束型を含むすべてのPMリニアアクチュエータに適用できます。

teflon coat
