| 型番 | 相数 | ステップ角度 (°) |
定格電流 (A) |
抵抗 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ロータ慣性 (g·cm²) |
長さ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|

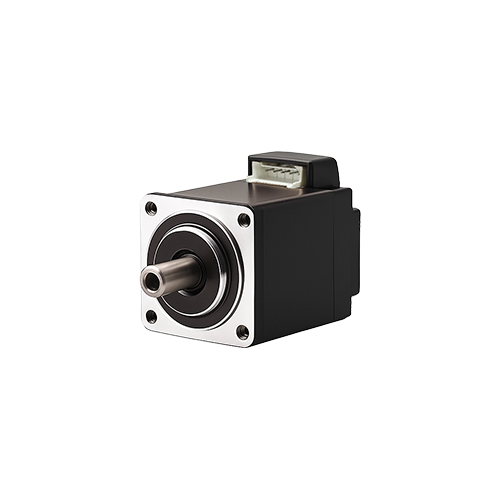

| 11H5033-120-5AT | 5 | 0.72 | 1.2 | 0.56 | 0.2 | 0.05 | 9 | 33 | 0.11 |

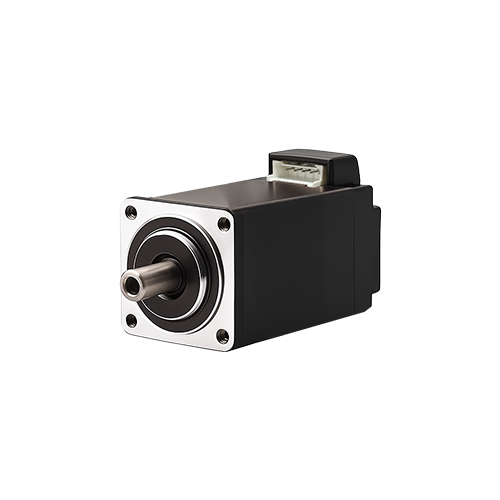

| 11H5052-120-5AT | 5 | 0.72 | 1.2 | 0.88 | 0.45 | 0.09 | 18 | 52 | 0.2 |
| 許容半径方向荷重 (モータ取付面から5mm距離) |
許容半径方向荷重 (モータ取付面から10mm距離) |
許容半径方向荷重 (モータ取付面から15mm距離) |
許容半径方向荷重 (モータ取付面から20mm距離) |
|---|---|---|---|
| 50N | 35N | 25N | 20N |
.png)
.png)

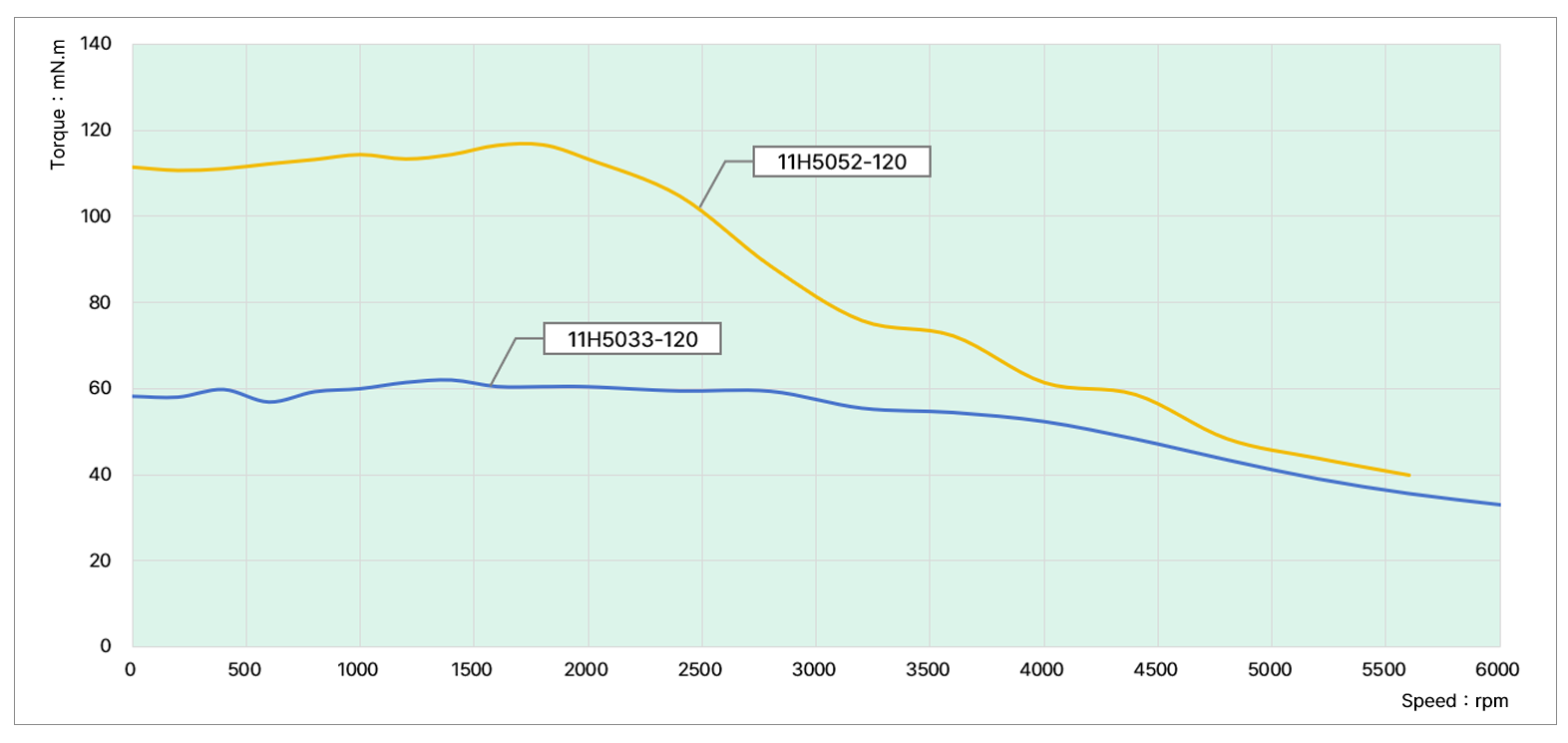

試験条件
試験電圧 : 24Vdc, ドライバモデル : DS-OLF2-FPD, 定格電流: 1.2A (rms)
