| 型番 | 相数 | ステップ角度 (°) |
定格電流 (A) |
抵抗 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ロータ慣性 (g·cm²) |
長さ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|

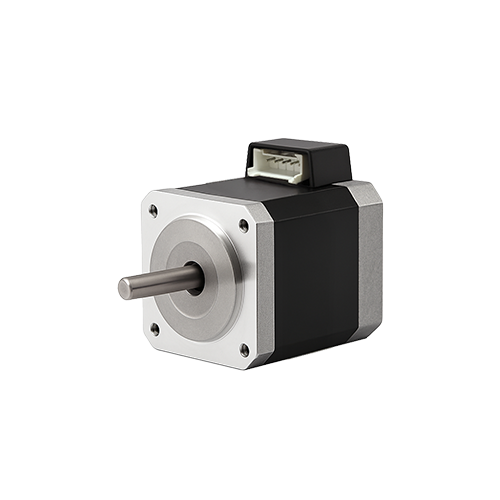

| 17H5034-180-5AT | 5 | 0.72 | 1.8 | 0.34 | 0.35 | 0.22 | 35 | 35 | 0.24 |

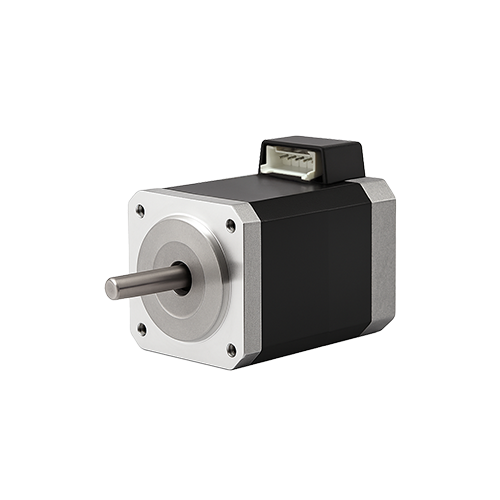

| 17H5041-180-5AT | 5 | 0.72 | 1.8 | 0.45 | 0.55 | 0.3 | 54 | 41 | 0.3 |

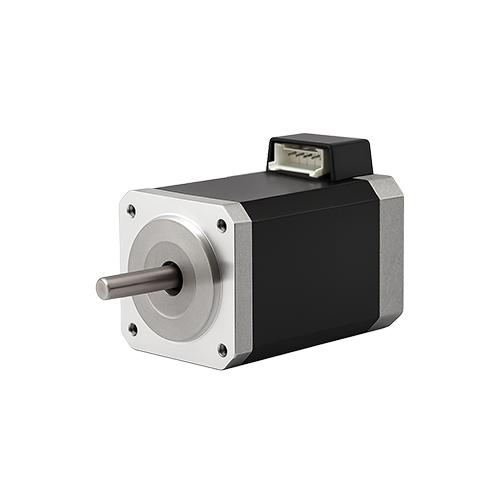

| 17H5049-180-5AT | 5 | 0.72 | 1.8 | 0.5 | 0.7 | 0.37 | 77 | 49 | 0.36 |

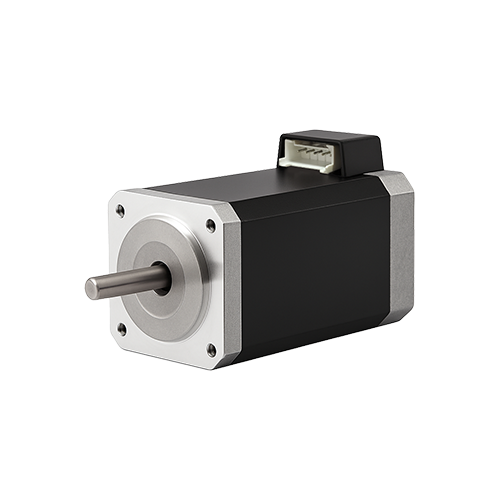

| 17H5061-180-5AT | 5 | 0.72 | 1.8 | 0.65 | 1.1 | 0.5 | 110 | 61 | 0.5 |
| 許容半径方向荷重 (モータ取付面から5mm距離) |
許容半径方向荷重 (モータ取付面から10mm距離) |
許容半径方向荷重 (モータ取付面から15mm距離) |
許容半径方向荷重 (モータ取付面から20mm距離) |
|---|---|---|---|
| 50N | 40N | 25N | 20N |
.png)
.png)
.png)
.png)

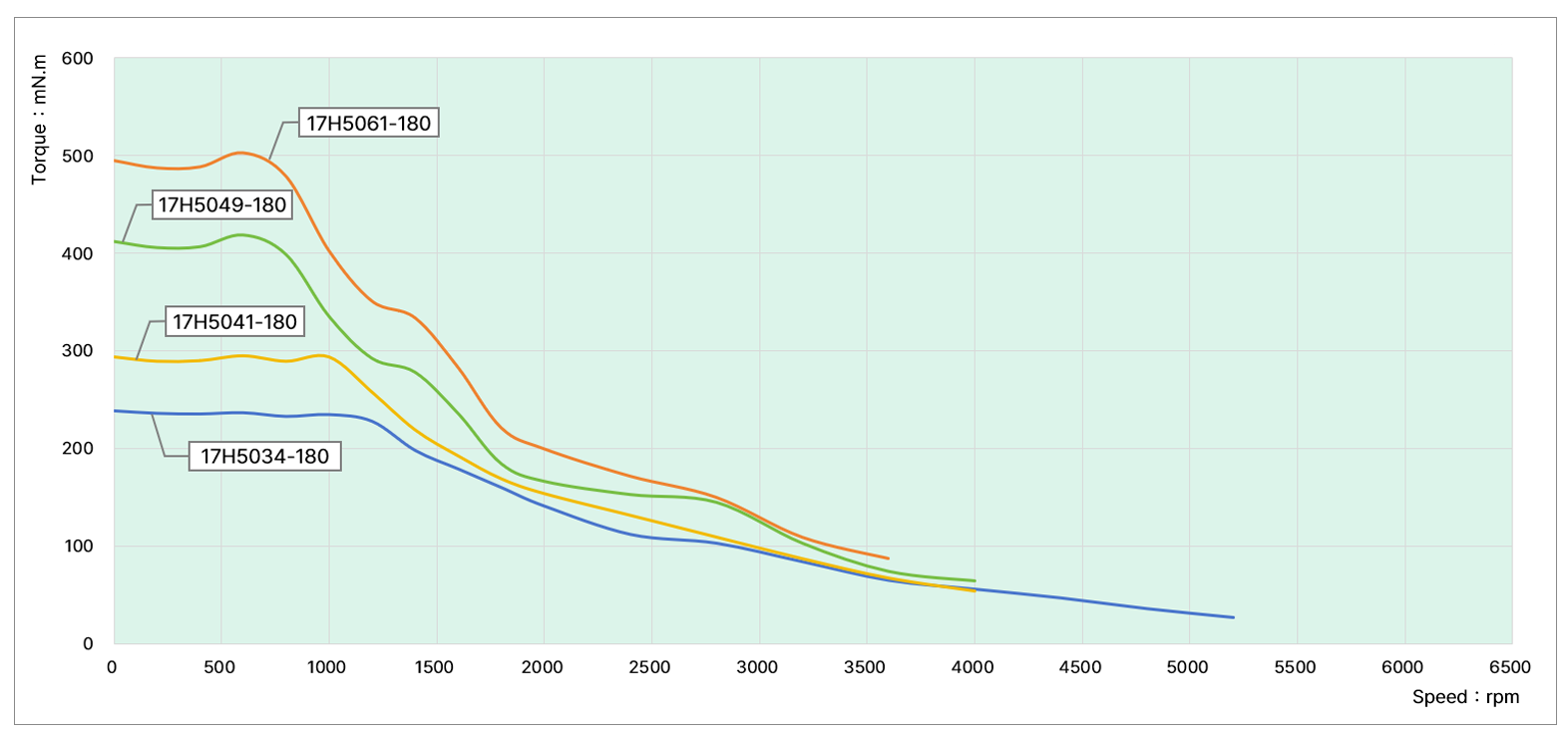

試験条件
試験電圧 : 24Vdc, ドライバモデル : DS-OLF2-FPD, 定格電流: 1.8A (rms)
