| 型番 | 相数 | ステップ角度 (°) |
定格電流 (A) |
抵抗 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ロータ慣性 (g·cm²) |
長さ (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 24H5044-240-5AL | 5 | 0.72 | 2.4 | 0.3 | 0.55 | 0.6 | 230 | 44 | 0.55 |
| 許容半径方向荷重 (モータ取付面から5mm距離) |
許容半径方向荷重 (モータ取付面から10mm距離) |
許容半径方向荷重 (モータ取付面から15mm距離) |
許容半径方向荷重 (モータ取付面から20mm距離) |
|---|---|---|---|
| 210N | 170N | 140N | 120N |
.png)

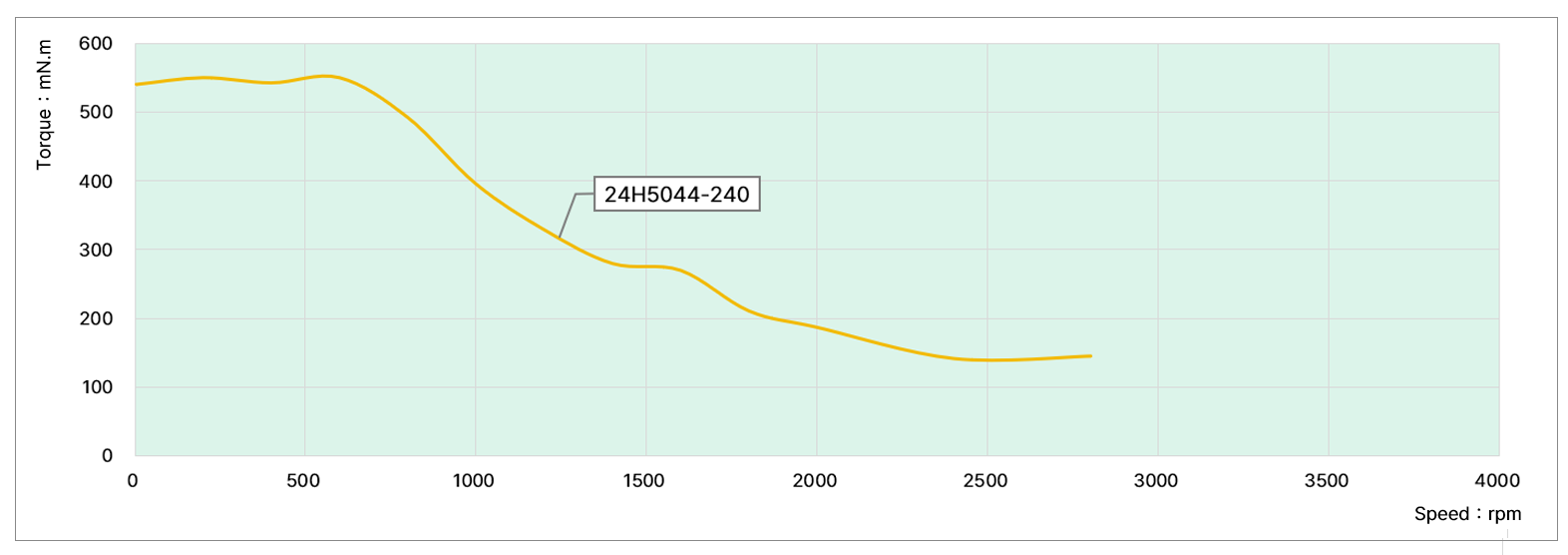

試験条件
試験電圧 : 24Vdc, ドライバモデル : DS-OLF2-FPD, 定格電流: 2.4A (rms)
