サイズ 6 [14mm] はDINGSが提供する最小のハイブリッドロータリーステッピングモータで、最大保持トルクは0.005N·mです。
モバイル環境では、左右に移動して内容（表）を見ることができます。
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角 | 1.8°±5% | |||||
| 抵抗値 | ±10% / 20℃ | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 使用タイプ | S1 | ||||||
| 耐電圧 | 250 VAC / 1 KHz / 1 mA / 1 s | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 (取付面から5MM距離) |
許容ラジアル荷重 (取付面から10MM距離) |
許容ラジアル荷重 (取付面から15MM距離) |
許容ラジアル荷重 (取付面から20MM距離) |
||||
| 15N | 12N | 8N | 6N | ||||
| パラメータ | |||||||
| タイプ | 電流 (A [RMS]) |
抵抗値 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ロータ慣性 (g·cm²) |

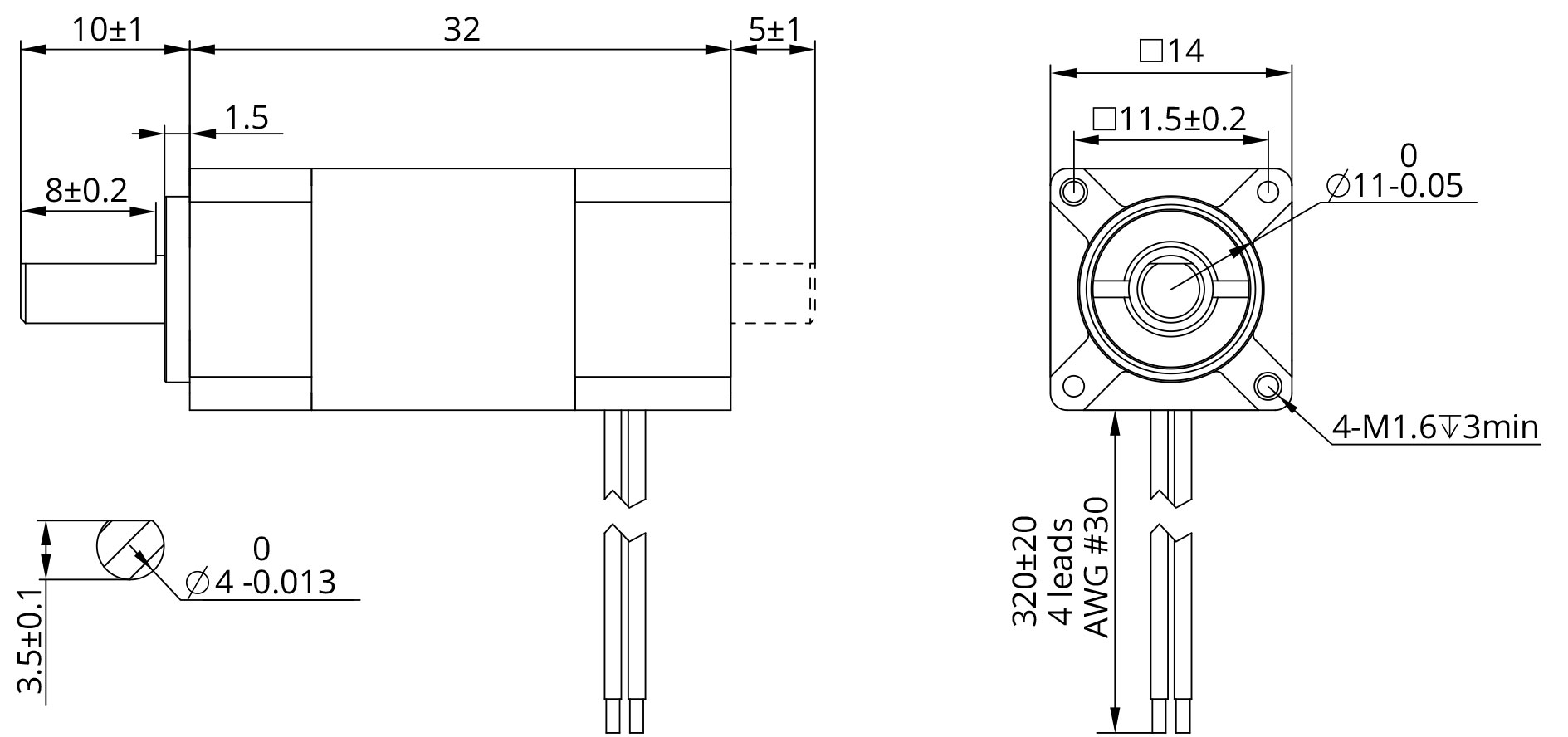

長さ (mm) |
質量 (g) |
| 6H2030 | 0.3 | 23 | 4.5 | 0.005 | 1.5 | 32 | 35 |
| 材料 | |||||||
| エンドベル | アルミニウム合金 | ||||||
| ベアリング | 深溝ボールベアリング | ||||||
| 磁石 | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3135, AWG30 | ||||||
In a mobile environment, you can move left and right to see the contents (tables).
| 分解能(CPR) | 250 | 256 | 500 | 512 | 1000 | 1024 | 2000 | 2048 | 4000 | 4096 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
