サイズ 8 [20mm] ハイブリッドステップモータは最大0.02N·mの保持トルクを持ちます。
エンコーダおよび22mmフレーム遊星歯車減速機のソリューションが利用可能です。
特別な巻線やカスタマイズについては、詳細についてDINGS'までお問い合わせください。
モバイル環境では、左右にスライドして内容（テーブル）を見ることができます。
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角度 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20℃ | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 連続定格 | S1 | ||||||
| 耐電圧 | 500 VAC / 1 KHz / 1 mA / 1秒 | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 （取付面から5mm距離） |
許容ラジアル荷重 （取付面から10mm距離） |
許容ラジアル荷重 （取付面から15mm距離） |
許容ラジアル荷重 （取付面から20mm距離） |
||||
| 15N | 12N | 8N | 6N | ||||
| パラメータ | |||||||
| タイプ | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ローター慣性 (g·cm2) |
長さ (mm) |
質量 (g) |

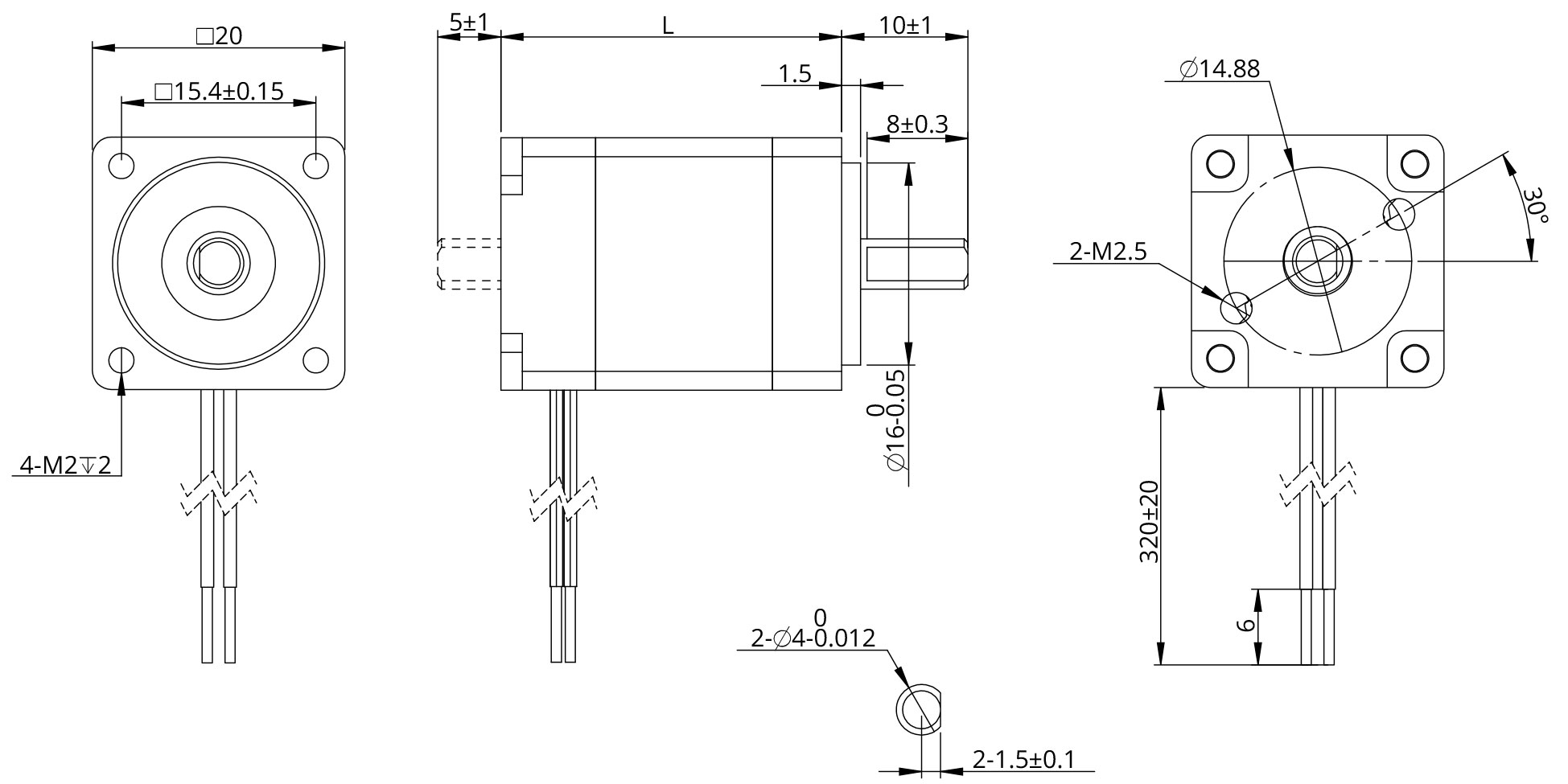

| 8H2028 | 0.5 | 5.1 | 1.5 | 0.014 | 2.7 | 27 | 60 |
| 8H2038 | 0.5 | 8.8 | 2.7 | 0.02 | 3.3 | 38.2 | 80 |
| 材料 | |||||||
| エンドベル | アルミニウム合金 | ||||||
| ベアリング | 深溝玉軸受 | ||||||
| 磁石 | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 28 AWG | ||||||
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
モバイル環境では、左右にスライドして内容（テーブル）を見ることができます。
| ハウジング素材 | 金属 | |||||
| 無負荷バックラッシュ | 1° | |||||
| ベアリング | スリーブベアリング | |||||
| 減速比 | 定格トルク (N·m) |
許容トルク (N·m) |
段数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 4 | 0.03 | 0.09 | 1 | 81 | 16.3 | 29.1 |
| 15 | 0.05 | 0.15 | 2 | 66 | 16.3 | 30.1 |
| 20 | ||||||
| 107 | 0.1 | 0.3 | 3 | 53 | 19.5 | 36 |
![Size 17 [42mm]](/img/products/09/brake/17/1. Image_Brake 42mm.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 定格電圧 | DC 24V ± 5% | |
|---|---|---|
| 抵抗 | 55Ω ± 10% | |
| 電力 | 9.6W | |
| 保持トルク | >0.06N.M | |
| 絶縁 | B | |
| 絶縁抵抗 | >100MΩ (DC500V) | |
| 耐電圧 | AC 1000V for 1 sec | |
| 引き込み時間 | 50ms | |
| 解放時間 | 50ms | |
| 回転ギャップ | 1° | |
| 非常ブレーキ時間 | 200 cycles | |
| 寿命 | 500,000 cycles | |
| 騒音レベル | <60db | |
![Size 8 [20mm]](/img/products/09/brake/08/2. dimension-brake 20mm.png)
