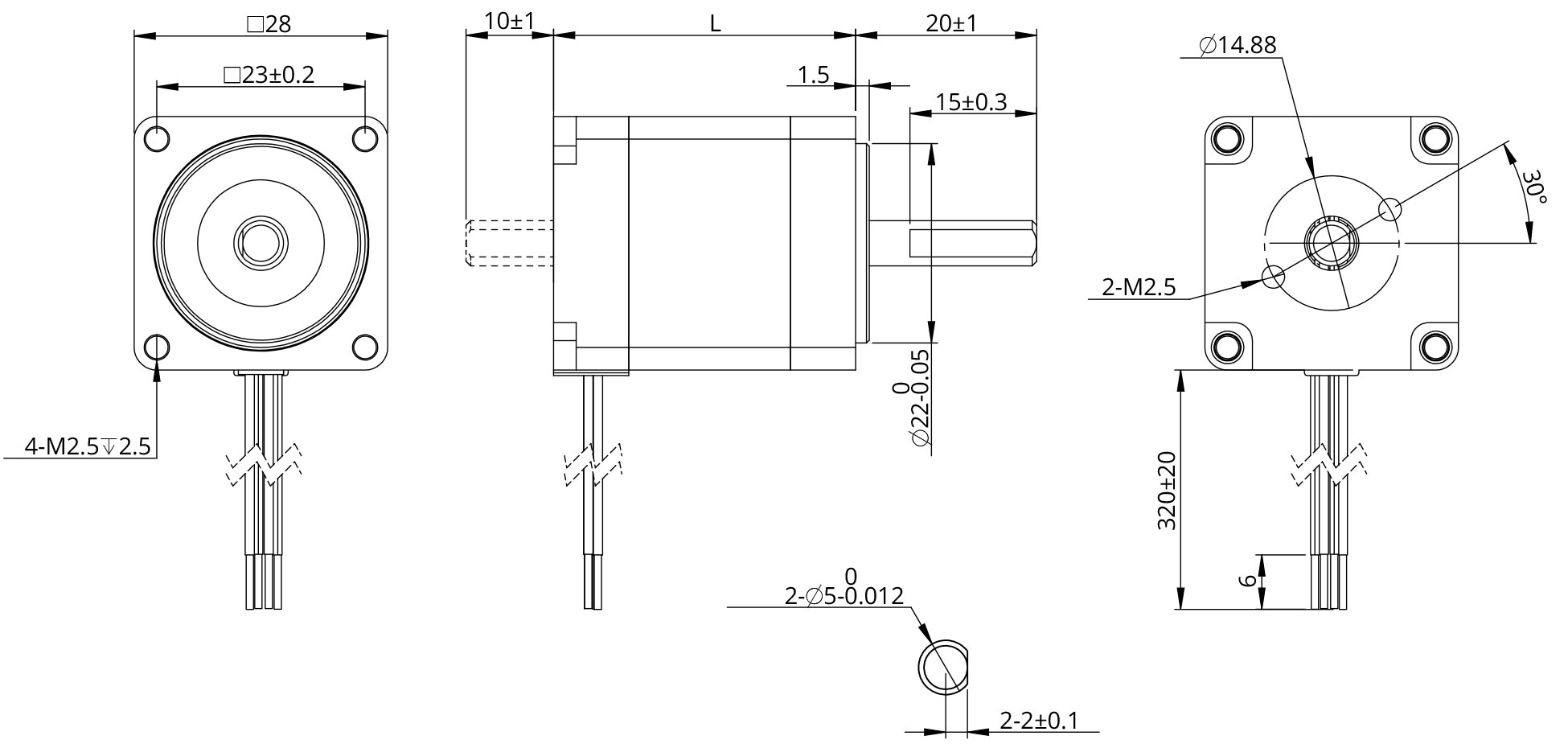

サイズ11 [28mm] ハイブリッドロータリーステッピングモータは最大0.14N·mの保持トルクを持ちます。
エンコーダおよび28mmフレームの遊星ギアボックスソリューションが利用可能です。
特別な巻線やカスタマイズに関しては、DINGS'までお問い合わせください。
モバイル環境では、左右にスワイプして内容（表）を確認できます。
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角度 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20℃ | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 連続稼働型 | S1 | ||||||
| 耐電圧 | 500 VAC / 1 KHz / 1 mA / 1 秒 | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 （取付面から5mm） |
許容ラジアル荷重 （取付面から10mm） |
許容ラジアル荷重 （取付面から15mm） |
許容ラジアル荷重 （取付面から20mm） |
||||
| 50N | 35N | 25N | 20N | ||||
| パラメータ | |||||||
| タイプ | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
ホールディングトルク (N·m) |
ローター慣性 (g·cm2) |
長さ (mm) |
質量 (g) |
| 11H2033 | 1 | 2.1 | 1.2 | 0.06 | 9 | 33.5 | 110 |
| 11H2045 | 1 | 4.1 | 3.2 | 0.1 | 13 | 45 | 200 |
| 11H2052 | 1 | 4.7 | 3.9 | 0.14 | 18 | 52 | 280 |
| 材質 | |||||||
| エンドベル | アルミ合金 | ||||||
| ベアリング | 深溝ボールベアリング | ||||||
| 磁石 | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 26 AWG | ||||||
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| ハウジング材質 | 金属 | |||||
| 無負荷バックラッシュ | 1° | |||||
| ベアリング | ボールベアリング | |||||
| 減速比 | 定格トルク (N·m) |
最大トルク (N·m) |
段数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 3.3 | 0.5 | 1.5 | 1 | 90 | 21.2 | 87 |
| 4.6 | ||||||
| 11.2 | 1 | 3 | 2 | 81 | 26.9 | 91 |
| 15.5 | ||||||
| 21.5 | ||||||
| 37.7 | 2.5 | 7.5 | 3 | 73 | 32.7 | 100 |
| 72 | ||||||
In a mobile environment, you can move left and right to see the contents (tables).
| 定格電圧 | DC 24V ± 5% | |
|---|---|---|
| 抵抗 | 143.7Ω ± 10% | |
| 消費電力 | 5.5W | |
| 保持トルク | >0.3N·m | |
| 絶縁 | B | |
| 絶縁抵抗 | >100MΩ (DC500V) | |
| 耐電圧 | AC 1000V for 1 sec | |
| 引き込み時間 | 50ms | |
| 解放時間 | 50ms | |
| 回転ギャップ | 1° | |
| 緊急ブレーキ時間 | 200 | |
| 寿命 | 2,000,000 回 | |
| 騒音レベル | <60db | |
![Size 11 [28mm]](/img/products/09/brake/11/2. dimension-brake 28mm.png)
