サイズ 14 [35mm] ハイブリッドロータリーステッピングモータの最大保持トルクは0.4N·mです。
エンコーダおよび32mmフレーム遊星歯車減速機のオプションが利用可能です。
特別な巻線やカスタマイズについては、DINGSまでお問い合わせください。
In a mobile environment, you can move left and right to see the contents (tables).
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20°C | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 稼働タイプ | S1 | ||||||
| 耐電圧 | 500 VAC / 1 KHz / 1 mA / 1秒 | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 (取付面から5MMの距離) |
許容ラジアル荷重 (取付面から10MMの距離) |
許容ラジアル荷重 (取付面から15MMの距離) |
許容ラジアル荷重 (取付面から20MMの距離) |
||||
| 50N | 40N | 25N | 20N | ||||
| パラメータ | |||||||
| 型式 | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ローター慣性 (g·cm2) |
長さ (mm) |
質量 (g) |
| 14H2027 | 0.5 | 9.2 | 7.4 | 0.1 | 12 | 27 | 150 |
| 14H2037 | 1.5 | 1.65 | 2.1 | 0.2 | 20 | 37 | 210 |
| 14H2052 | 1.5 | 2.65 | 4.1 | 0.4 | 35 | 52 | 250 |
| 材料 | |||||||
| エンドベル | アルミニウム合金 | ||||||
| ベアリング | 深溝玉軸受 | ||||||
| 磁石 | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 26 AWG | ||||||
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| ハウジング材質 | 金属 | |||||
| 無負荷バックラッシュ | 1° | |||||
| ベアリング | ボールベアリング | |||||
| 減速比 | 定格トルク (N·m) |
限界トルク (N·m) |
ステージ数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 3.3 | 0.5 | 1.5 | 1 | 90 | 16.2 | 90 |
| 4.6 | ||||||
| 11.2 | 1 | 3 | 2 | 81 | 21.9 | 115 |
| 15.5 | ||||||
| 21.5 | ||||||
| 37.7 | 2.5 | 7.5 | 3 | 73 | 27.7 | 140 |
| 72 | ||||||
In a mobile environment, you can move left and right to see the contents (tables).
| 定格電圧 | DC 24V ± 5% | |
|---|---|---|
| 抵抗 | 217Ω ± 10% | |
| 消費電力 | 4W | |
| ホールドトルク | >0.3N·m | |
| 絶縁クラス | B | |
| 絶縁抵抗 | >100MΩ (DC500V) | |
| 耐電圧 | AC 1000V for 1 sec | |
| 引き込み時間 | 50ms | |
| 開放時間 | 50ms | |
| 回転ギャップ | 1° | |
| 非常ブレーキ時間 | 200 | |
| 寿命 | 2,000,000回 | |
| 騒音レベル | <60db | |
In a mobile environment, you can move left and right to see the contents (tables).

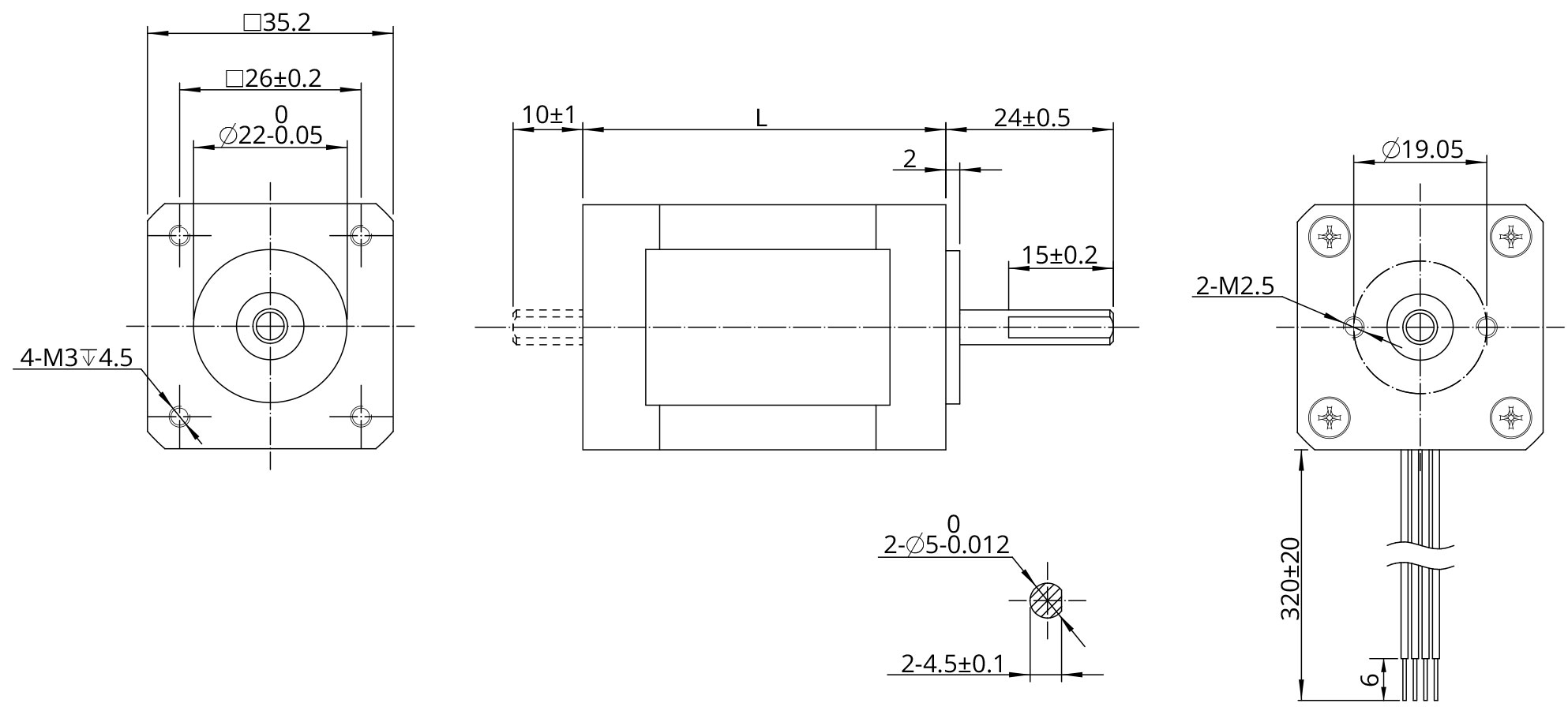

![Size 14 [35mm]](/img/products/09/brake/14/2. dimension-brake 35mm.png)
