サイズ17 [42mm] ハイブリッドロータリーステッピングモータは、最大0.72N·mのホールドトルクを備えています。
エンコーダおよび42mmフレームの遊星歯車減速機のソリューションが利用可能です。
特別な巻線やカスタマイズに関しては、DINGS’までお問い合わせください。
モバイル環境では、左右に移動してコンテンツ（テーブル）を見ることができます。
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角度 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20°C | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 連続運転型式 | S1 | ||||||
| 絶縁耐力 | 500 VAC / 1 KHz / 1 mA / 1秒 | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 (取り付け面から5MM) |
許容ラジアル荷重 (取り付け面から10MM) |
許容ラジアル荷重 (取り付け面から15MM) |
許容ラジアル荷重 (取り付け面から20MM) |
||||
| 50N | 40N | 25N | 20N | ||||
| パラメーター | |||||||
| タイプ | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
ホールドトルク (N·m) |
ローター慣性 (g·cm2) |
長さ (mm) |
質量 (g) |
| 17H2031 | 1.2 | 1.7 | 2.3 | 0.16 | 23 | 31 | 200 |
| 17H2034 | 1.2 | 2.1 | 2.7 | 0.25 | 25 | 34 | 230 |
| 17H2041 | 1.2 | 2.4 | 4.7 | 0.4 | 54 | 41 | 300 |
| 17H2049 | 2.0 | 1.3 | 2.0 | 0.48 | 77 | 49 | 360 |
| 17H2061 | 2.0 | 1.7 | 3.6 | 0.72 | 110 | 61 | 500 |
| 材料 | |||||||
| エンドベル | アルミニウム合金 | ||||||
| ベアリング | 深溝玉軸受 | ||||||
| マグネット | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 26/24 AWG | ||||||

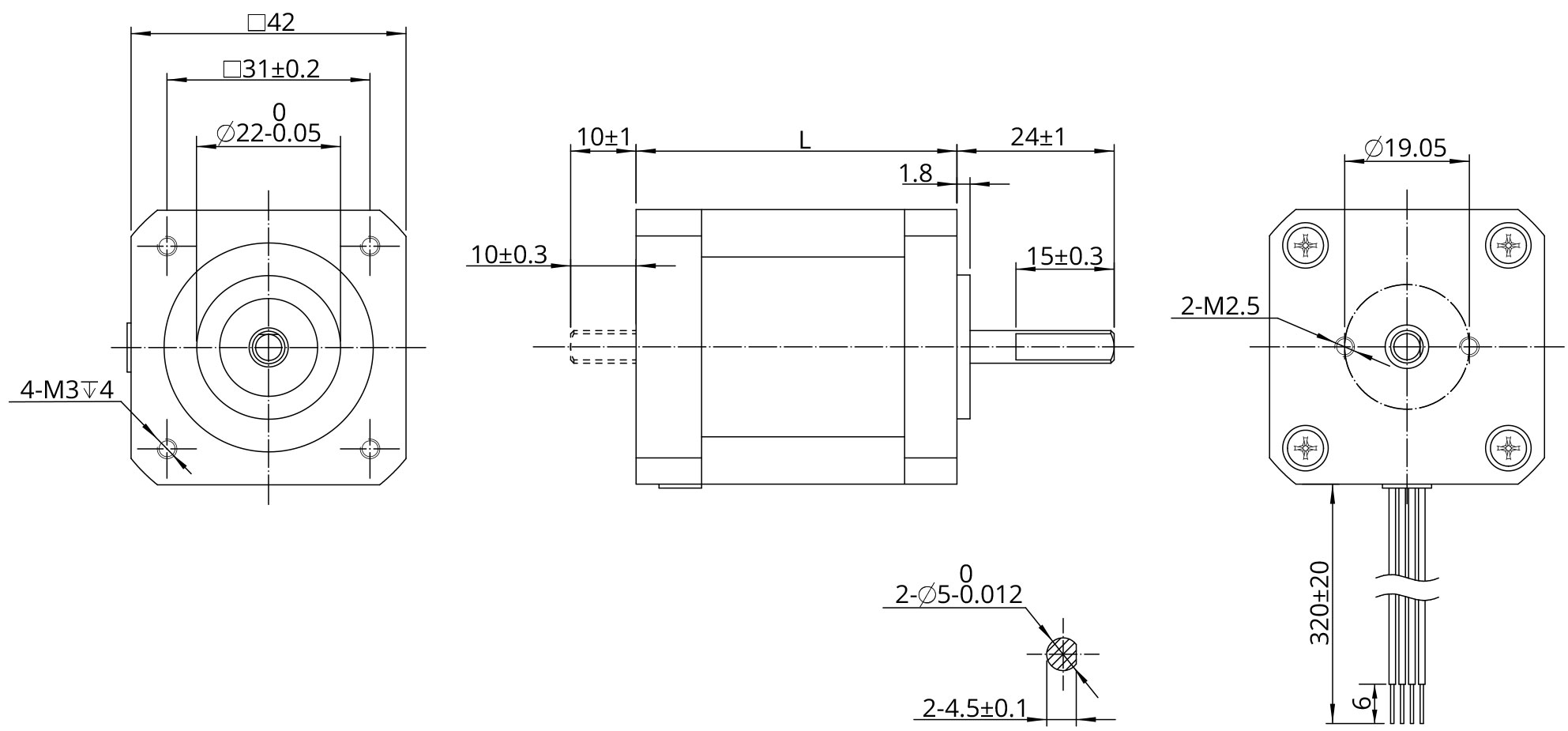

![Size 17 [42mm] images](/img/products/04/17H2049.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 100 | 108 | 120 | 125 | 128 | 200 | 250 | 256 | 300 | 360 | 400 | 500 | 1000 | 512 | 720 | 800 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| ハウジング材質 | 金属 | |||||
| 無負荷バックラッシュ | 1.2° | |||||
| ベアリング | ボールベアリング | |||||
| 減速比 | 定格トルク (N.m) |
許容トルク (N·m) |
ステージ数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 3.7 | 1 | 3 | 1 | 90 | 30.6 | 260 |
| 5.2 | ||||||
| 13.7 | 2 | 6 | 2 | 81 | 41.9 | 350 |
| 19.2 | ||||||
| 26.9 | ||||||
| 50.9 | 5 | 15 | 3 | 73 | 53.2 | 440 |
| 71.2 | ||||||
| 99.5 | ||||||
![Size 17 [42mm]](/img/products/09/brake/17/1. Image_Brake 42mm.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 定格電圧 | DC 24V ± 5% | |
|---|---|---|
| 抵抗値 | 145Ω ± 10% | |
| 消費電力 | 5W | |
| ホールドトルク | >0.8N.M | |
| 絶縁クラス | B | |
| 絶縁抵抗 | >100MΩ (DC500V) | |
| 耐電圧 | AC 1000V for 1 sec | |
| 引き込み時間 | 50ms | |
| 解放時間 | 50ms | |
| 回転ギャップ | 1° | |
| 非常ブレーキ時間 | 200 | |
| 寿命 | 2,000,000 回 | |
| 騒音レベル | <60db | |
