サイズ 23 [57mm] ハイブリッドロータリーステッピングモータは、最大保持トルク3N·mを提供します。
エンコーダおよび57mmフレーム遊星歯車減速機のソリューションが利用可能です。
特別な巻線やカスタマイズについては、DINGSまでお問い合わせください。
In a mobile environment, you can move left and right to see the contents (tables).
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20°C | ||||||
| インダクタンス | ±20% / 1kHz | ||||||
| 絶縁階級 | B | ||||||
| 運転種類 | S1 | ||||||
| 耐電圧 | 500VAC / 1kHz / 1mA / 1秒 | ||||||
| 絶縁抵抗 | 100MΩ / 500VDC | ||||||
| 許容ラジアル負荷 (取り付け面から5mmの距離) |
許容ラジアル負荷 (取り付け面から10mmの距離) |
許容ラジアル負荷 (取り付け面から15mmの距離) |
許容ラジアル負荷 (取り付け面から20mmの距離) |
||||
| 180N | 130N | 100N | 90N | ||||
| パラメータ | |||||||
| 型式 | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
ホールディングトルク (N·m) |
ローター慣性 (g·cm2) |
長さ (mm) |
質量 (g) |
| 23H2042 | 1.0 | 4.2 | 9 | 0.6 | 140 | 42 | 460 |
| 23H2045 | 1.0 | 4.5 | 12 | 0.8 | 180 | 45 | 520 |
| 23H2051 | 2.0 | 1.5 | 4.4 | 1.0 | 240 | 51 | 640 |
| 23H2055 | 2.0 | 1.6 | 5.2 | 1.2 | 280 | 55 | 720 |
| 23H2065 | 3.0 | 0.9 | 2.7 | 1.6 | 350 | 65 | 860 |
| 23H2076 | 4.0 | 0.6 | 2.4 | 2.0 | 480 | 76 | 1060 |
| 23H2100 | 5.0 | 0.46 | 2.3 | 3.0 | 720 | 100 | 1500 |
| 材料 | |||||||
| 端板 | アルミ合金 | ||||||
| ベアリング | 深溝玉軸受 | ||||||
| マグネット | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 20/22 AWG | ||||||

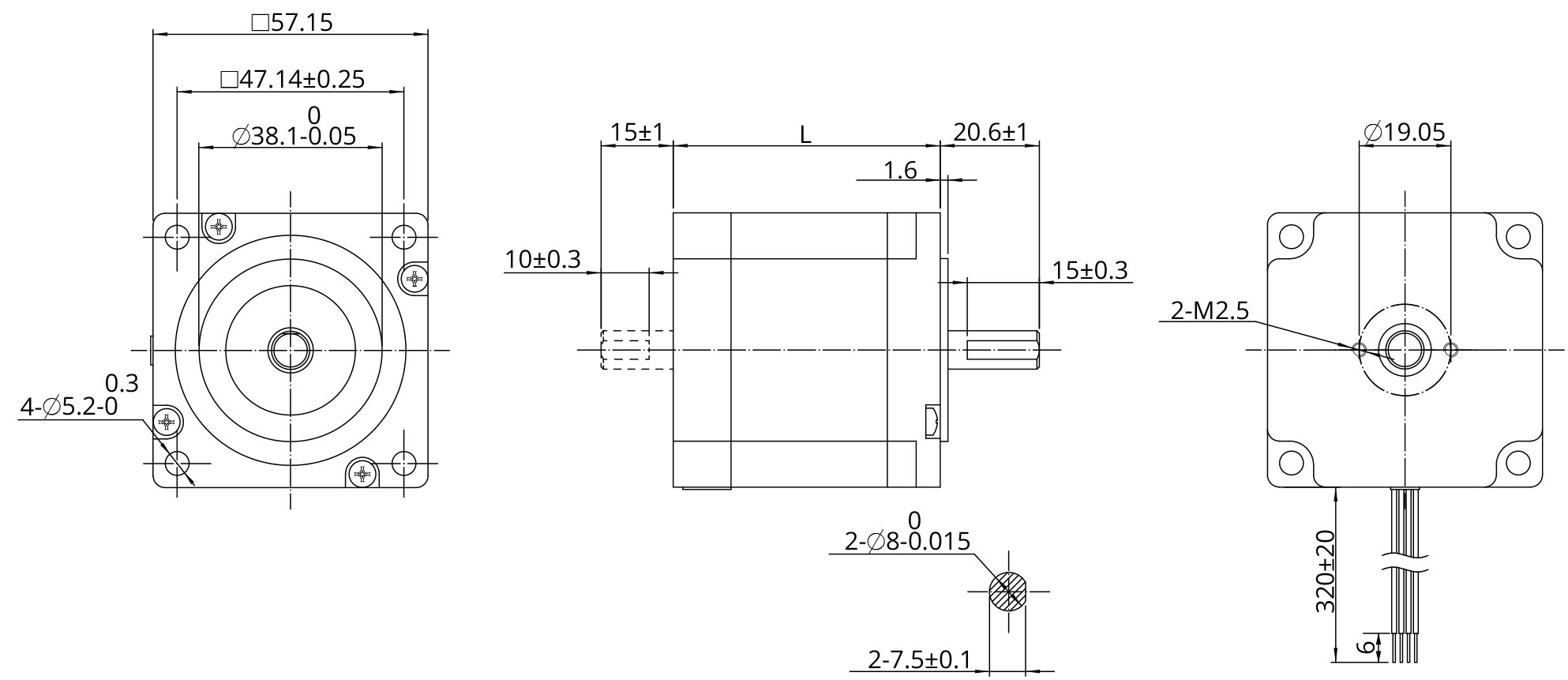

![Size 23 [57mm] images](/img/products/04/23H2051.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| ハウジング材料 | 金属 | |||||
| 無負荷バックラッシュ | 1段目：15アーク分、2段目：25アーク分 | |||||
| ベアリング | ボールベアリング | |||||
| 減速比 | 定格トルク (N.m) |
最大トルク (N·m) |
段数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 5 | 6 | 12 | 1 | 95 | 53 | 800 |
| 10 | ||||||
| 15 | 25 | 40 | 2 | 90 | 70 | 1100 |
| 20 | ||||||
| 25 | ||||||
![Size 23 [57mm]](/img/products/09/brake/23/1. Image_Brake 57mm.png)
In a mobile environment, you can move left and right to see the contents (tables).
| Rated voltage | DC 24V ± 5% | |
|---|---|---|
| Resistance | 141Ω ± 10% | |
| Power | 5W | |
| Hold torque | >2N.M | |
| Insulation | B | |
| Insulation resistance | >100MΩ (DC500V) | |
| Dielectric strength | AC 1000V for 1 sec | |
| Retraction time | 50ms | |
| Release time | 50ms | |
| Gyration gap | 1° | |
| Emergency brake time | 200 | |
| Lifetime | 2,000,000 times | |
| Noise level | <60db | |
In a mobile environment, you can move left and right to see the contents (tables).
![Size 23 [57mm]](/img/products/09/brake/23/2. dimension-brake 57mm.png)
