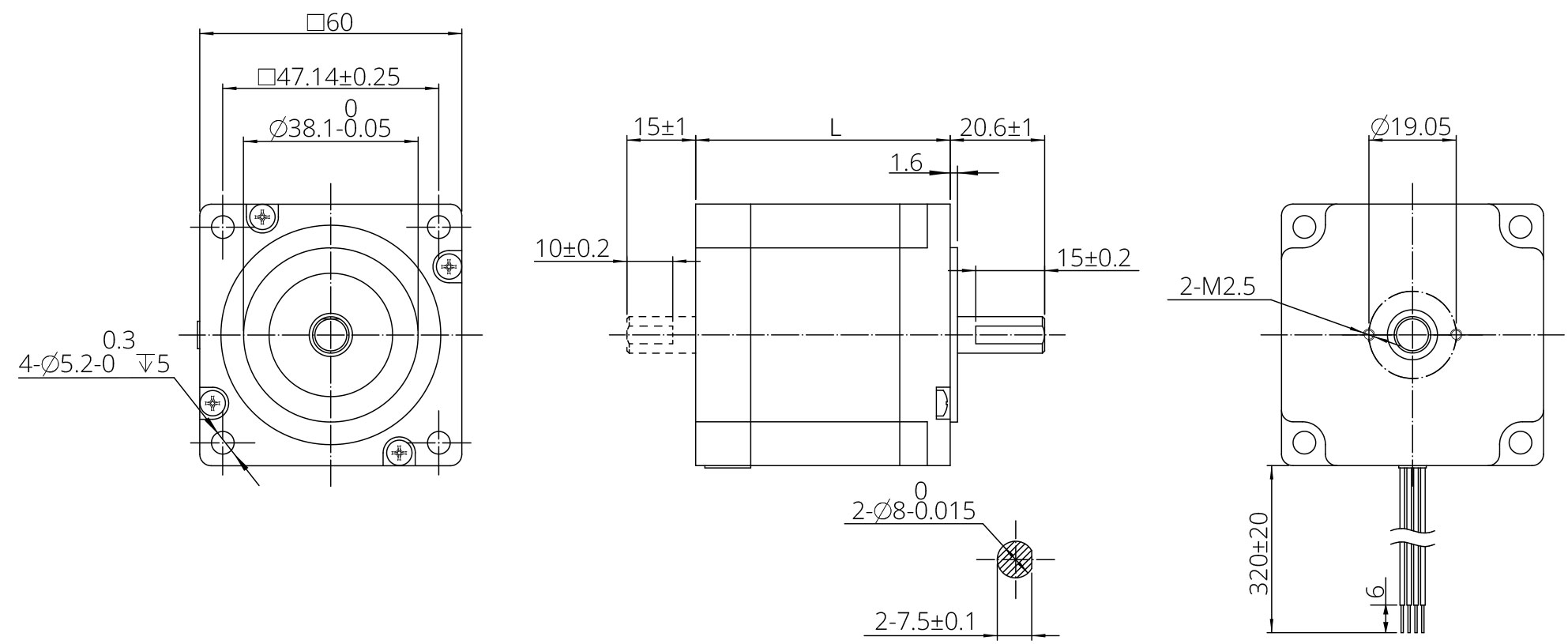

サイズ 24 [60mm] ハイブリッドロータリーステッピングモータの保持トルクは最大3.0N·mです。
エンコーダおよび60mmフレーム用遊星歯車減速機のソリューションが利用可能です。
特別な巻線やカスタマイズについては、DINGS' までお問い合わせください。
In a mobile environment, you can move left and right to see the contents (tables).
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20 C | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 連続稼働型 | S1 | ||||||
| 耐電圧 | 500 VAC / 1 KHz / 1 mA / 1 s | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 (取付面から5MMの距離) |
許容ラジアル荷重 (取付面から10MMの距離) |
許容ラジアル荷重 (取付面から15MMの距離) |
許容ラジアル荷重 (取付面から20MMの距離) |
||||
| 210N | 170N | 140N | 120N | ||||
| パラメータ | |||||||
| タイプ | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
保持トルク (N·m) |
ロータ慣性 (g·cm2) |
長さ (mm) |
質量 (g) |
| 24H2047 | 2.0 | 1.5 | 3.4 | 1 | 240 | 47 | 600 |
| 24H2056 | 3.0 | 0.8 | 2.3 | 1.5 | 340 | 56 | 800 |
| 24H2068 | 4.0 | 0.6 | 1.9 | 2.1 | 490 | 68 | 1000 |
| 24H2085 | 5.0 | 0.4 | 1.8 | 3 | 690 | 85 | 1300 |
| 材質 | |||||||
| エンドベル | アルミニウム合金 | ||||||
| ベアリング | ディープグルーブボールベアリング | ||||||
| 磁石 | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 20/22 AWG | ||||||
![Size 24 [60mm] images](/img/products/04/24H2085.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度(CPR) | 50 | 100 | 192 | 200 | 250 | 256 | 360 | 400 | 500 | 720 | 900 | 1000 | 1250 | 2000 | 2500 | 4000 | 5000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
In a mobile environment, you can move left and right to see the contents (tables).
| ハウジング材質 | 金属 | |||||
| 無負荷バックラッシュ | 第1段階 15アーク分、第2段階 25アーク分 | |||||
| ベアリング | ボールベアリング | |||||
| 減速比 | 定格トルク (N.m) |
限界トルク (N·m) |
段数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 5 | 6 | 12 | 1 | 95 | 53 | 900 |
| 10 | ||||||
| 15 | 25 | 40 | 2 | 90 | 70 | 1200 |
| 20 | ||||||
| 25 | ||||||
![Size 17 [42mm]](/img/products/09/brake/24/1. Image_Brake 60mm.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 定格電圧 | DC 24V ± 5% | |
|---|---|---|
| 抵抗 | 141Ω ± 10% | |
| 電力 | 5W | |
| ホールドトルク | >2N.M | |
| 絶縁 | B | |
| 絶縁抵抗 | >100MΩ (DC500V) | |
| 耐電圧 | AC 1000V for 1 sec | |
| リトラクション時間 | 50ms | |
| 解放時間 | 50ms | |
| 回転ギャップ | 1° | |
| 緊急ブレーキ時間 | 200 | |
| 寿命 | 2,000,000回 | |
| 騒音レベル | <60db | |
In a mobile environment, you can move left and right to see the contents (tables).
![Size 24 [60mm]](/img/products/09/brake/24/2. dimension-brake 60mm.png)
