サイズ 34 [86mm] ハイブリッドロータリーステッピングモータは最大保持トルク7.0N·mを実現します。
エンコーダーおよび86mmフレームの遊星ギアボックスソリューションが利用可能です。
特別な巻線やカスタマイズについては、DINGS'までお問い合わせください。
In a mobile environment, you can move left and right to see the contents (tables).
| 一般仕様 | |||||||
|---|---|---|---|---|---|---|---|
| 精度 | ステップ角度 | 1.8°±5% | |||||
| 抵抗 | ±10% / 20 C | ||||||
| インダクタンス | ±20% / 1KHz | ||||||
| 絶縁クラス | B | ||||||
| 動作型式 | S1 | ||||||
| 絶縁耐圧 | 500 VAC / 1 KHz / 1 mA / 1 s | ||||||
| 絶縁抵抗 | 100 MΩ / 500 VDC | ||||||
| 許容ラジアル荷重 (取付面から5MMの距離) |
許容ラジアル荷重 (取付面から10MMの距離) |
許容ラジアル荷重 (取付面から15MMの距離) |
許容ラジアル荷重 (取付面から20MMの距離) |
||||
| 600N | 550N | 480N | 390N | ||||
| パラメータ | |||||||
| タイプ | 電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
ホールドトルク (N·m) |
ローターイナーシャ (g·cm2) |
長さ (mm) |
質量 (g) |
| 34H2060 | 3.0 | 1 | 6 | 3 | 1100 | 60.5 | 1600 |
| 34H2075 | 4.5 | 0.6 | 4.5 | 4.5 | 1800 | 75 | 2100 |
| 34H2098 | 6.0 | 0.5 | 3.5 | 7 | 2800 | 96.5 | 2900 |
| 材質 | |||||||
| エンドベル | アルミニウム合金 | ||||||
| ベアリング | 深溝ボールベアリング | ||||||
| マグネット | 焼結NdFeB | ||||||
| シャフト | ステンレス鋼 | ||||||
| 配線 | UL 3265, 18 AWG | ||||||

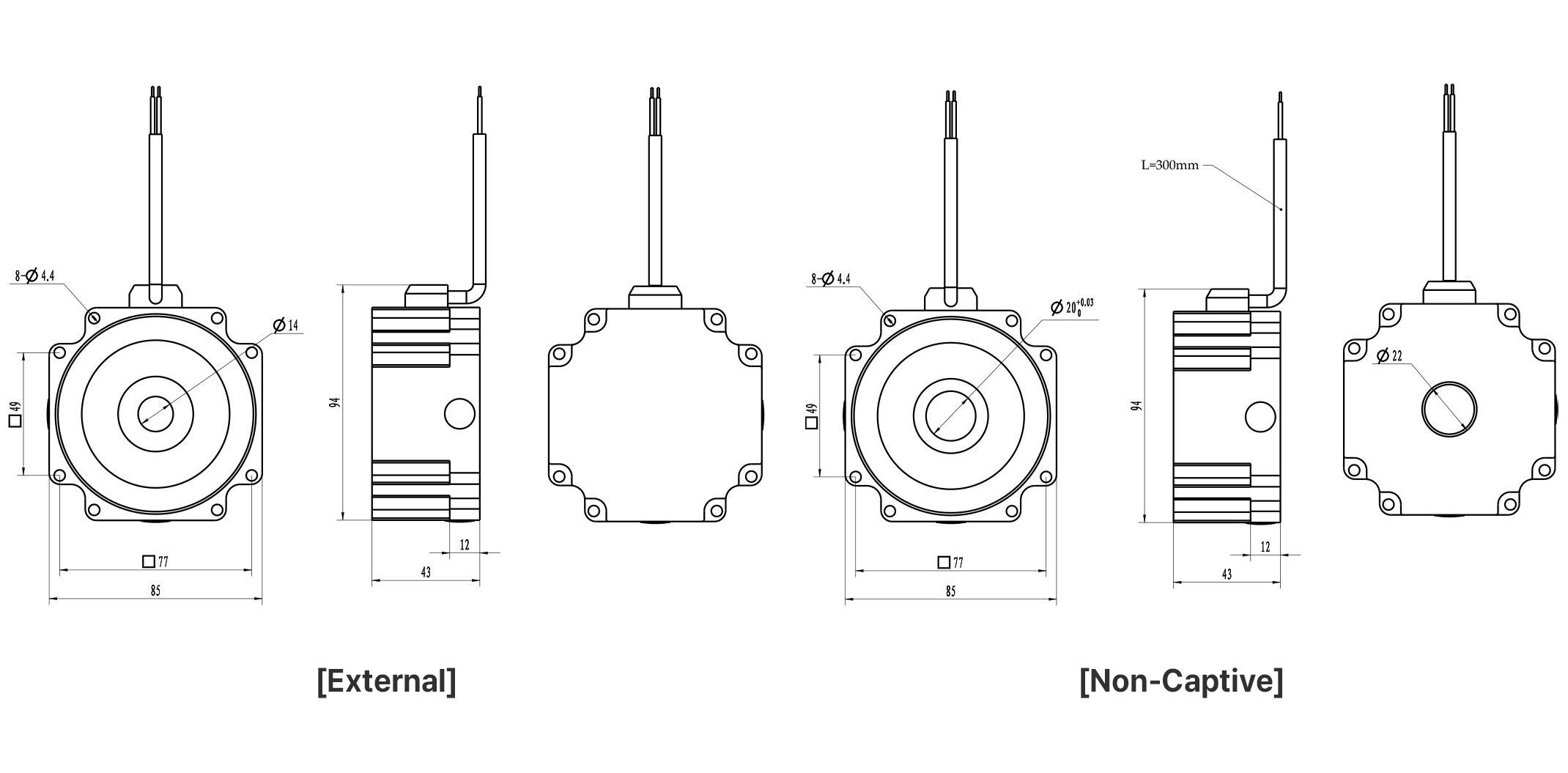

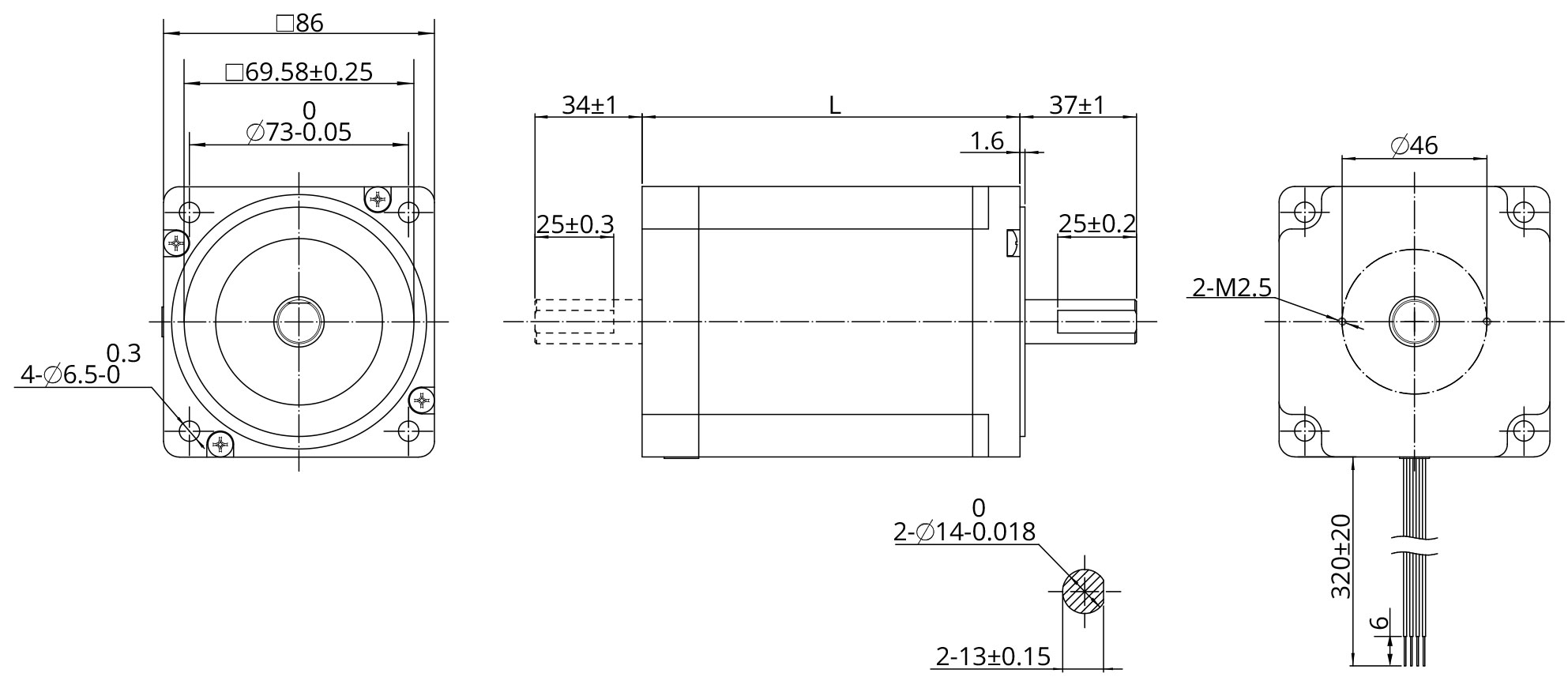

![Size 34 [86mm] images](/img/products/04/34H2060.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度 (CPR) | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 10000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M |
In a mobile environment, you can move left and right to see the contents (tables).
| ハウス材質 | 金属 | |||||
| 無負荷バックラッシュ | 1段目 15アーク分、2段目 25アーク分 | |||||
| ベアリング | ボールベアリング | |||||
| ギア比 | 定格トルク (N.m) |
最大トルク (N·m) |
段数 | 効率 (%) |
長さ (mm) |
質量 (g) |
|---|---|---|---|---|---|---|
| 3 | 50 | 100 | 1 | 95 | 89 | 2080 |
| 4 | ||||||
| 5 | ||||||
| 7 | ||||||
| 16 | 80 | 160 | 2 | 90 | 112 | 2830 |
| 20 | ||||||
| 25 | ||||||
| 28 | ||||||
| 35 | ||||||
| 40 | ||||||
| 50 | ||||||
![Size 34 [86mm]](/img/products/09/brake/34/1. Image_Brake 86mm.png)
In a mobile environment, you can move left and right to see the contents (tables).
| 定格電圧 | DC 24V ± 5% | |
|---|---|---|
| 抵抗値 | 69Ω ± 10% | |
| 電力 | 12W | |
| 保持トルク | >6N.M | |
| 絶縁 | B | |
| 絶縁抵抗 | >100MΩ (DC500V) | |
| 耐電圧 | AC 1000V for 1 sec | |
| 収縮時間 | 50ms | |
| 解放時間 | 50ms | |
| 回転ギャップ | 1° | |
| 非常ブレーキ時間 | 200 | |
| 寿命 | 2,000,000回 | |
| 騒音レベル | <60db | |
