サイズ 34 [86mm] の中空軸ステッピングモータは最大4.5N·mのホールドトルクを持っています。
特別な巻線やシャフトのカスタマイズ、また中空型エンコーダーの組み立てについては、DINGS' までお問い合わせください。
.png)
In a mobile environment, you can move left and right to see the contents (tables).
| モデル番号 | 定格電圧 (V) |
電流 (A [RMS]) |
抵抗 (Ω) |
インダクタンス (mH) |
ホールドトルク (N·m) |
デテントトルク (N·m) |

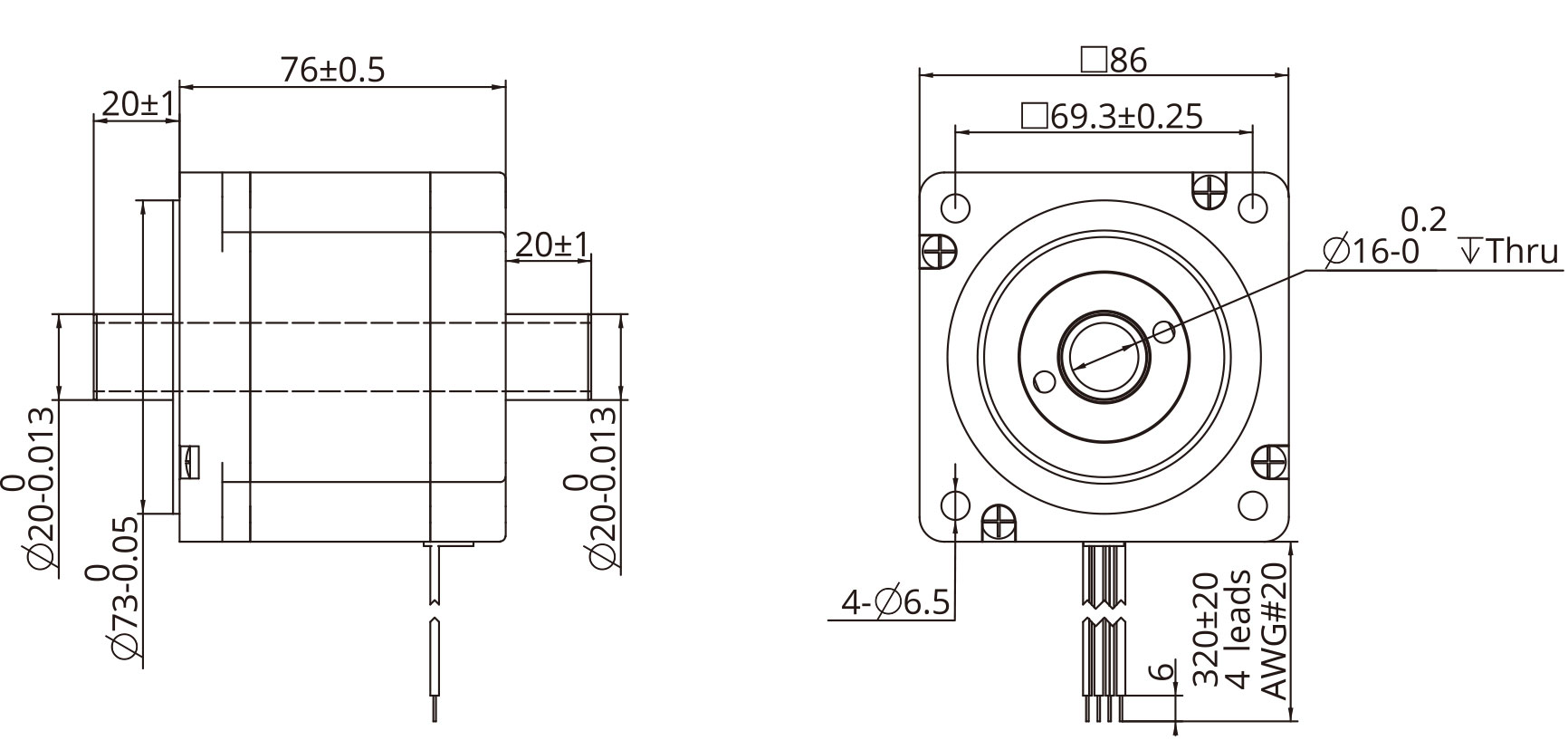

モータ長さ (mm) |
|---|---|---|---|---|---|---|---|
| 34HS2076 | 5.7 | 3.0 | 1.9 | 15 | 4.5 | 0.095 | 76 |

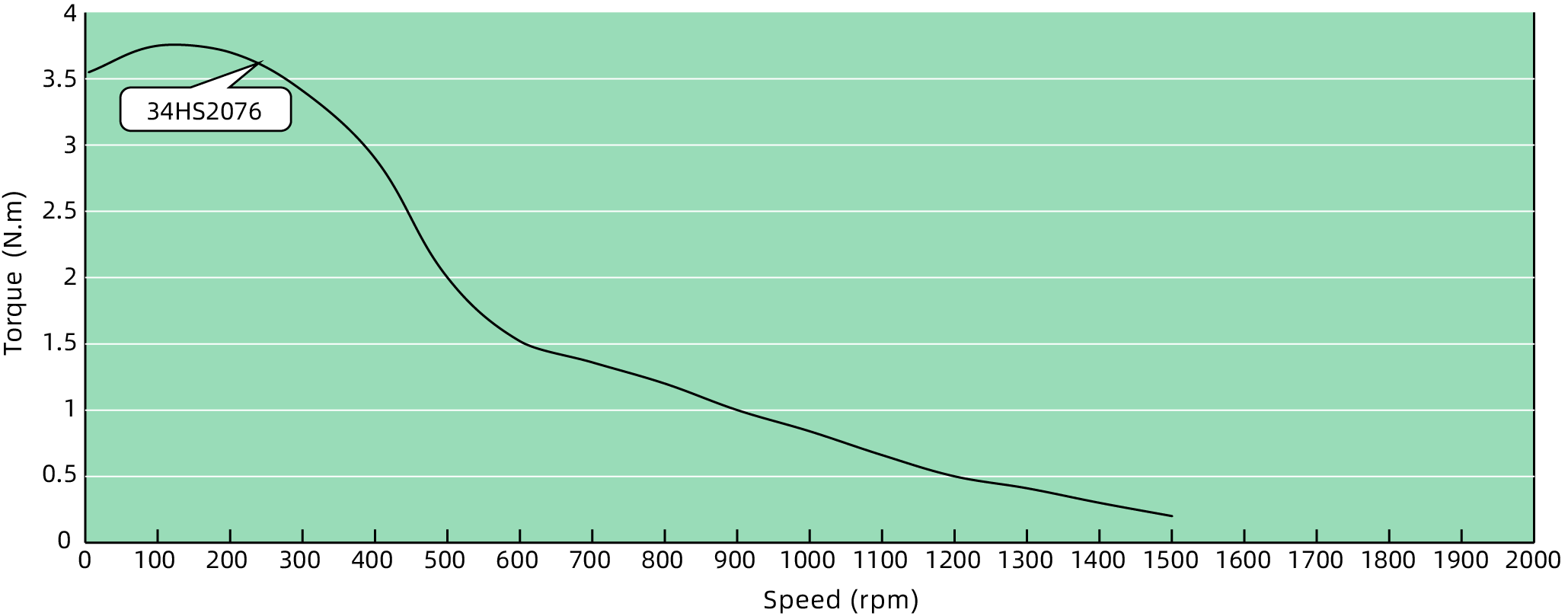

テスト条件
テスト電圧: 48 VDC, ドライバーモデル: DS-OLS8-FPD (バイポラ), 定格電流(RMS)基準ののチョッパードライブ条件にて測定しています。
モーターのトルクは電圧変動およびドライバ条件により変化するため、設計時は50%のトルク安全マージンを考慮することを推奨します。
In a mobile environment, you can move left and right to see the contents (tables).
| 解像度(CPR) | 64 | 100 | 200 | 500 | 1000 | 1800 | 2000 | 2500 | 3600 | 4000 | 5000 | 7200 | 8000 | 10000 |
| シングルエンド出力 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||
| 差動出力 | A | B | C | D | E | F | G | H | I | J | K | L | M |
