110mm ブラシレスDCモータは最大4.6N·mの定格トルクを持ち、710Wの定格出力を発揮します。
110mm モータはスター結線方式で、標準仕様としてホールセンサーによるフィードバック方式を採用した5極対モータです。
さらに、ギアボックスやインクリメンタルエンコーダも利用可能です。
In a mobile environment, you can move left and right to see the contents (tables).
| モータ型番 | - | 110ZWS132XE-1 | |
|---|---|---|---|
| ボディ長さ (LT) | mm | 131±1 | |
| 極数ペア | - | 5 | |
| 位相抵抗 | Ω | 1.04 | |
| 位相インダクタンス | mH | 3.658 | |
| 巻線接続方法 | - | スター型 | |
| 絶縁クラス | - | B | |
| デューティタイプ | - | S1 | |
| 通電角度 | - | 120° | |
| 絶縁強度（耐電圧） | - | 1000VAC/1KHz/1mA/1s | |
| 絶縁抵抗 | - | 100 MOhm 20C | |
| 重量 | Kg | 3 | |
| 定格電圧 | V | 120 | |
| 定格出力 | W | 710.0 | |
| 定格トルク | N·m | 4.6 | |
| 定格回転速度 | RPM | 1500 | |
| 定格電流 | A | 9.6 | |
| 無負荷回転速度 | RPM | 1850 | |
| 無負荷電流 | A | 0.65 | |
| モータ効率 | % | 90 | |
| 騒音(環境騒音 20db、テスト距離 1m) | dB | ＜50 | |
| エンクロージャ - 環境熱抵抗 | K/W | 0.36 | |
| 環境温度 | ℃ | 20 | |
| 最大巻線温度 | ℃ | 88 | |
| トルク定数 | N·m/A | 0.479 | |
| バックEMF定数 / 実効値 | V/Krpm | 67.83 | |
| ピークトルク | N·m | 13.8 | |
| ピーク電流 | A | 28.8 | |
| 慣性モーメント | Kg·cm² | 10.2 | |
_thumb.png)
In a mobile environment, you can move left and right to see the contents (tables).

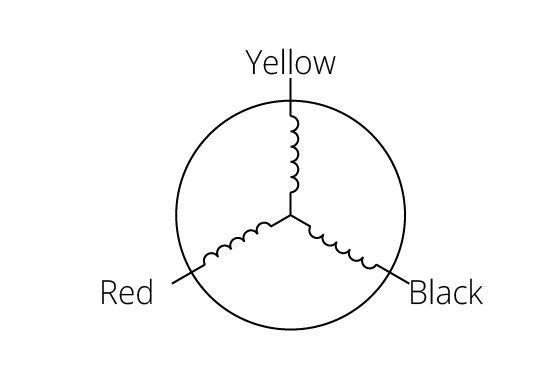

| リード線タイプ | リード線色 | 機能 | |
|---|---|---|---|
| UL3265 AWG16 | 黄 | U相 | |
| 赤 | V相 | ||
| 黒 | W相 | ||
