42mmブラシレスDCモータは、最大0.2N·mの定格トルクを持ち、定格出力209.4Wの性能を発揮します。
42mmモータは、スター形巻線接続を採用し、2または5極対のモータで、ホールセンサーによるフィードバック方式が標準装備されています。
さらに、ギアボックスおよびインクリメンタルエンコーダの追加が可能です。
In a mobile environment, you can move left and right to see the contents (tables).
| モータ品番 | - | 42ZWC75L-1 | 42ZWC75L-2 | 42ZWS50X-1 | 42ZWS63X-1 | 42ZWS75X-1 | |
|---|---|---|---|---|---|---|---|
| ボディ長さ (LT) | mm | 73±0.5 | 73±0.5 | 50±1 | 63±1 | 75±1 | |
| ポールペア数 | - | 2 | 2 | 5 | 5 | 5 | |
| 相間抵抗 | Ω | 0.24 | 0.19 | 2.482 | 1.261 | 0.987 | |
| 相間インダクタンス | mH | 0.15 | 0.12 | 1.062 | 0.586 | 0.434 | |
| 巻線接続方法 | - | スター型 | スター型 | スター型 | スター型 | スター型 | |
| 絶縁クラス | - | B | B | B | B | B | |
| 連続動作タイプ | - | S2 | S2 | S2 | S2 | S2 | |
| フィードバック方法 | - | ホールセンサー | ホールセンサー | ホールセンサー | ホールセンサー | ホールセンサー | |
| 通電角度 | - | 120° | 120° | 120° | 120° | 120° | |
| 絶縁耐力 (耐電圧) | - | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| 絶縁抵抗 | - | 100MΩ 20℃ | 100MΩ 20℃ | 100MΩ 20℃ | 100MΩ 20℃ | 100MΩ 20℃ | |
| 重量 | g | 425.8 | 425.8 | 260 | 380 | 500 | |

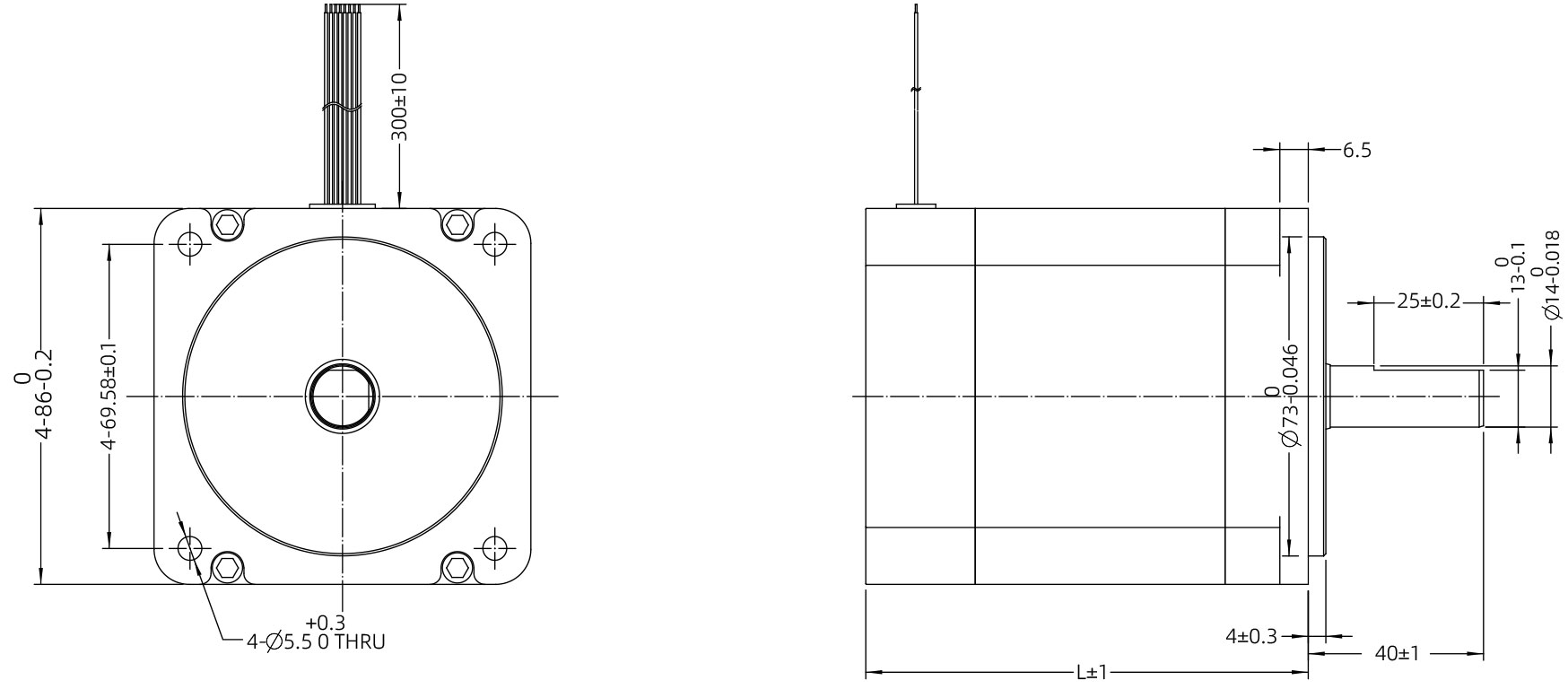

*LT : モータ特性表を参照してください
In a mobile environment, you can move left and right to see the contents (tables).
| リードアウトタイプ | リードアウト色 | 機能 | |
|---|---|---|---|
| UL3265 AWG26 | 黄色 | ホール U（Hu） | |
| 緑色 | ホール V（Hv） | ||
| 青色 | ホール W（Hw） | ||
| 赤色 | ホール電源（Vcc） | ||
| 黒色 | ホール電源（GND） | ||
| UL3265 AWG22 | 黄色 | U 相 | |
| 緑色 | V 相 | ||
| 青色 | W 相 | ||
モバイル環境では、左右にスクロールして内容をご確認いただけます。
| ステージ | - | 1段 | 2段 | 3段 | 4段 |
|---|---|---|---|---|---|
| 減速比 | X : 1 | 3.9, 5.3 | 16, 21, 28 | 62, 83, 111, 150 | 243, 326, 439, 590, 794 |
| 最大バックラッシュ | ° | 0.3 | 0.4 | 0.5 | 0.6 |
| 最大連続出力電力 | W | 480 | 200 | 85 | 20 |
| 最大瞬間出力電力 | W | 600 | 250 | 106 | 25 |
| 最大連続入力回転数 | rpm | 6000 | 6000 | 6000 | 6000 |
| 最大瞬間入力回転数 | rpm | 7500 | 7500 | 7500 | 7500 |
| 最大連続トルク | N.m | 3.0 | 7.5 | 15 | 15 |
| 最大瞬間トルク | N.m | 4.5 | 11.3 | 22.5 | 22.5 |
| 最大効率 | % | 90 | 81 | 72 | 64 |
| 重量 | g | 252 | 405 | 476 | 544 |
| 減速機長さL | mm | 36.1 | 54.9 | 63.6 | 72.4 |
Silent
精密歯車加工技術をベースに、安定したトルク伝達と低騒音を同時に実現した高性能減速ソリューションです。多様なDINGS'モーターとの組み合わせが可能で、ロボット・自動化設備・精密機器など幅広い産業分野に対応できます。
各種スペックや減速比オプションは、以下のDKPSサイトをご確認ください。
DKPSで詳細を見る →
