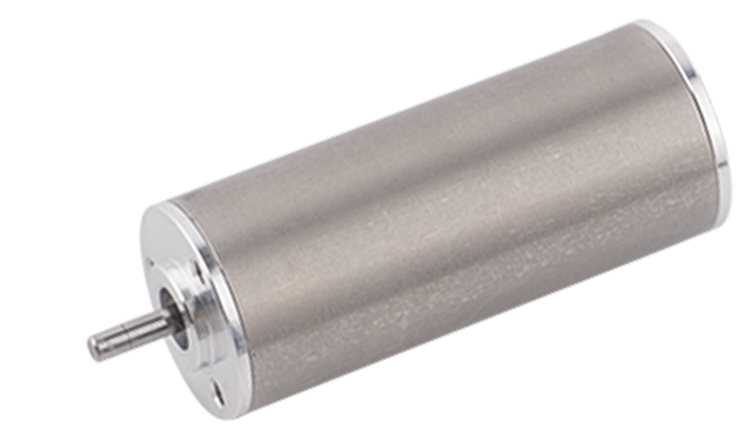

DINGSのスロットレスブラシレスDCモータ 12ZWWC29は、歯の不均一な磁気抵抗によるギャップ磁気誘導の脈動を回避します。
アーマチュアコア内のパルス損失や主極表面の表面損失を排除することができます。

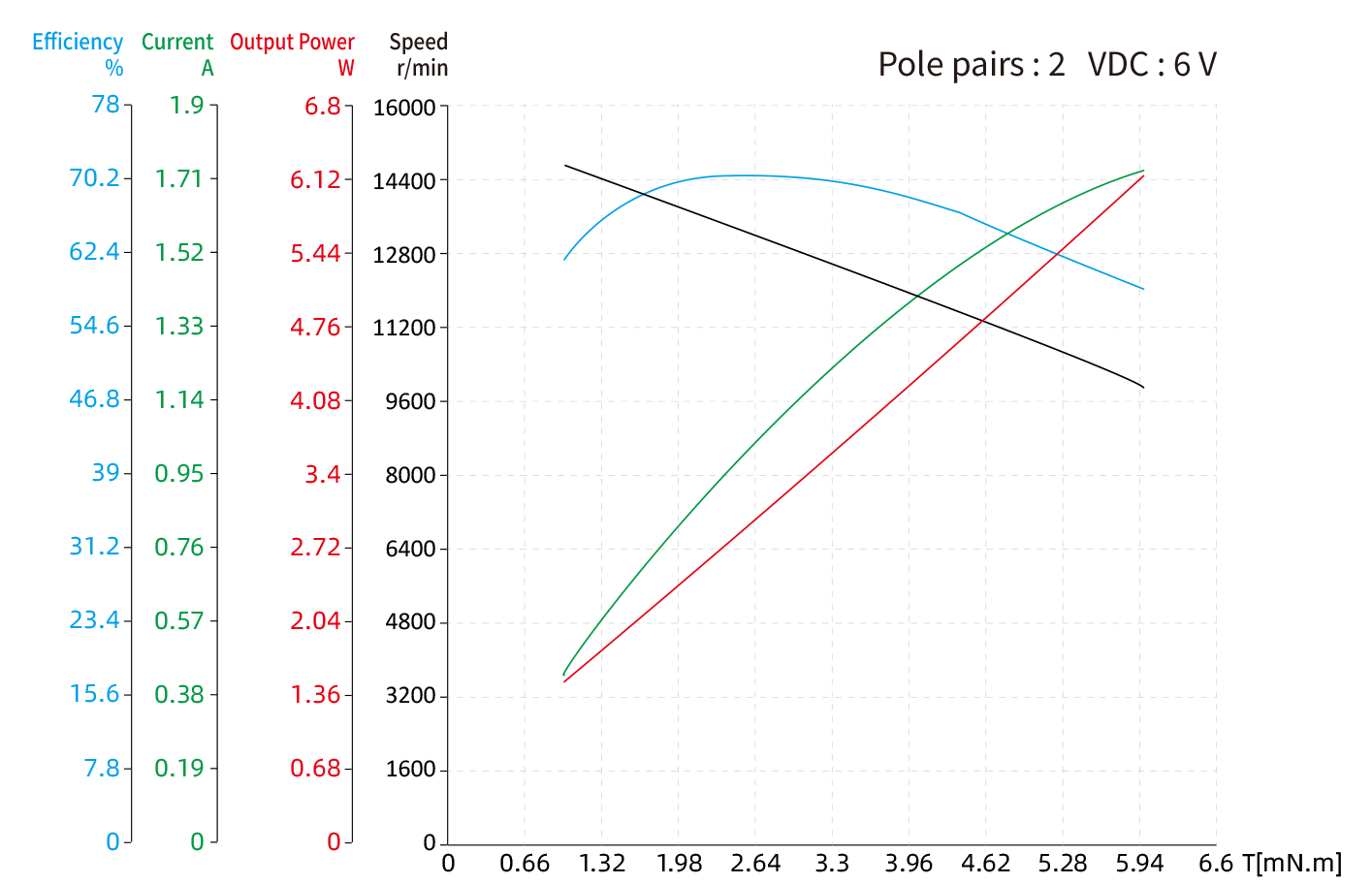

12ZWWC29 スロットレスブラシレスDCモータは、高耐久性、低電気ノイズ、高効率を特徴とします。モータの最大効率は70%に達し、迅速な動きと高出力を必要とするサーボシステムに適しています。
12ZWWC29の定格出力は5W、ピークトルクは19.76mN.mです。
In a mobile environment, you can move left and right to see the contents (tables).
| モータ部品番号 | 12ZWWC29 | ||
|---|---|---|---|
| 極対数 | - | 2 | |
| 相抵抗 | Ω | 1 | |
| 巻線接続方法 | - | スター型 | |
| 絶縁等級 | - | B | |
| 連続稼働タイプ | - | S2 | |
|
絶縁強度 (耐電圧) |
- | 660VAC/1KHz/1mA/1s | |
| 絶縁抵抗 | - | 100MΩ/500VDC | |
| 重量 | g | 16.5 | |
| 定格電圧 | V | 6 | |
| 定格出力 | W | 5 | |
| 定格トルク | mN·m | 4 | |
| 定格回転速度 | RPM | 12000 | |
| 定格電流 | A | 1.21 | |
| 無負荷回転速度 | RPM | 15000 | |
| 無負荷電流 | A | 0.16 | |
| モータ効率 | % | 70 | |
|
騒音 (環境騒音 20dB, 試験距離1m) |
dB | ＜50 | |
| トルク定数 | mN·m/A | 3.29 | |
|
逆起電力定数 - ピーク値 |
V/Krpm | 0.49 | |
|
逆起電力定数 - 実効値 |
V/Krpm | 0.34 | |
| ピークトルク | mN·m | 19.76 | |
| ピーク電流 | A | 6 | |
| 慣性モーメント | g·cm² | 0.3 | |
| 機械時定数 | ms | 2.76 | |
| エンドベル | - | アルミ合金 | |
| ベアリング | - | 深溝玉軸受 | |
| マグネット | - | 焼結NdFeB | |
| 回転軸 | - | 炭素鋼 | |
In a mobile environment, you can move left and right to see the contents (tables).
| ステージ | - | 1段 | 2段 | 3段 | 4段 |
|---|---|---|---|---|---|
| 減速比 | X : 1 | 4.3 | 18.4 | 79 | 337 |
| 最大バックラッシュ | ° | 1.2 | 1.5 | 1.8 | 2.1 |
| 最大連続出力電力 | W | 2.0 | 1 | 0.5 | 0.25 |
| 最大瞬間出力電力 | W | 2.5 | 1.25 | 0.65 | 0.3 |
| 最大連続入力回転数 | rpm | 16000 | 16000 | 16000 | 16000 |
| 最大瞬間入力回転数 | rpm | 20000 | 20000 | 20000 | 20000 |
| 最大連続トルク | N.m | 0.08 | 0.11 | 0.14 | 0.17 |
| 最大瞬間トルク | N.m | 0.1 | 0.14 | 0.18 | 0.21 |
| 最大効率 | % | 90 | 80 | 75 | 65 |
| 重量 | g | 9 | 12 | 15 | 18 |

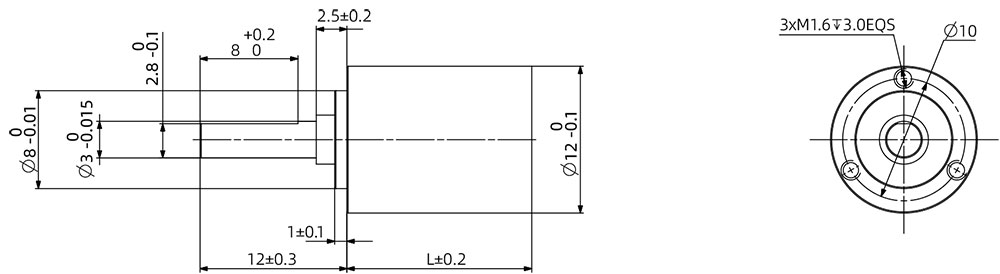

| 減速機長さL | mm | 11.3 | 15.1 | 18.9 | 22.7 |
