DINGSのスロットレスBLDCモータ「22ZWWC48」は、歯の不均一な磁気抵抗による気隙磁束密度の脈動を回避できます。
また、電機子コア内の脈動損失および主極表面の表面損失を排除することが可能です。
22ZWWC48スロットレスBLDCモータは高い耐久性、低い電気ノイズ、高効率を兼ね備えています。
モータの最大効率は91%に達し、迅速な動作と高出力を必要とするサーボシステムに最適です。
22ZWWC48の定格出力は100W、ピークトルクは419.33mN.mです。

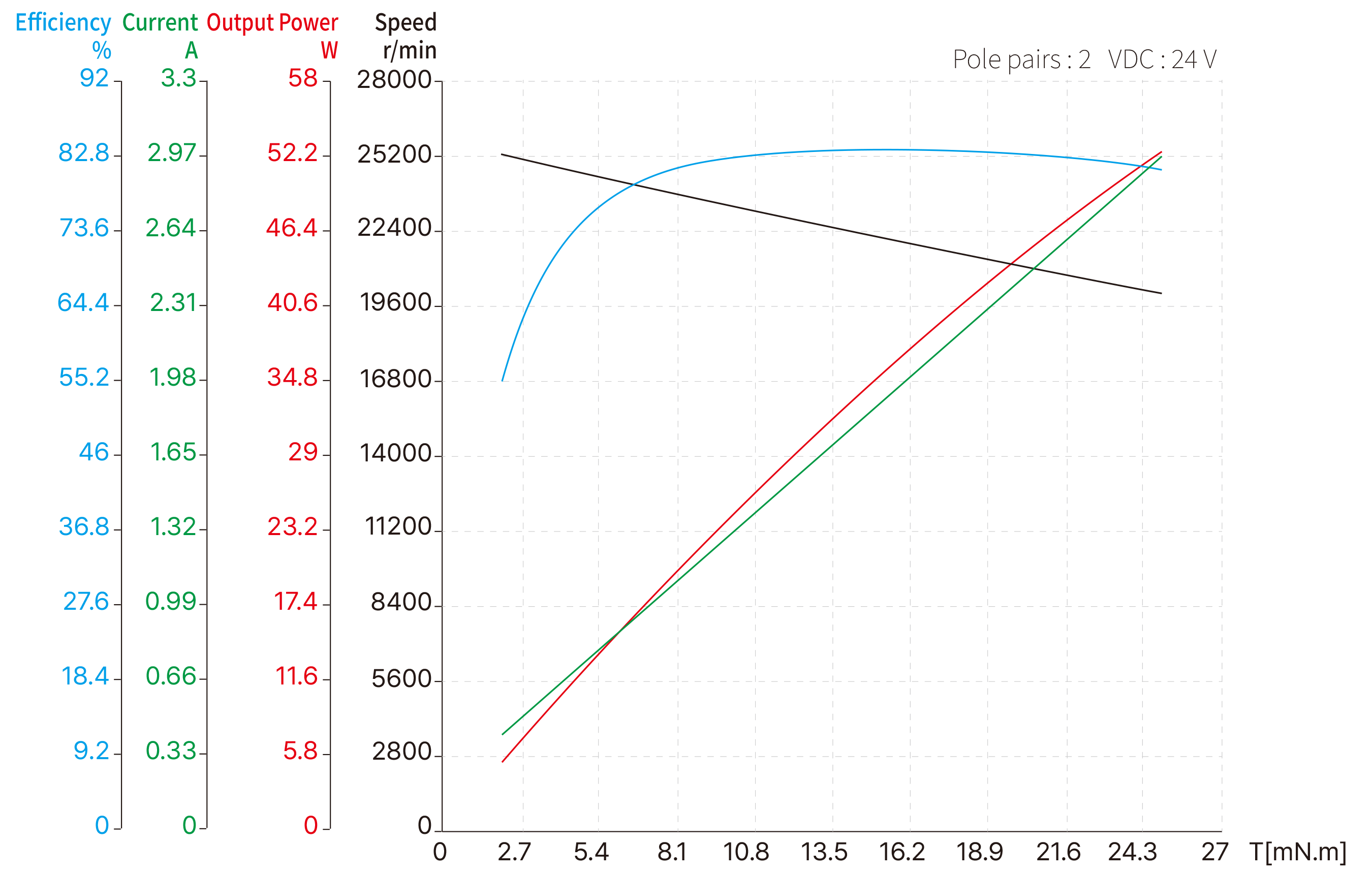

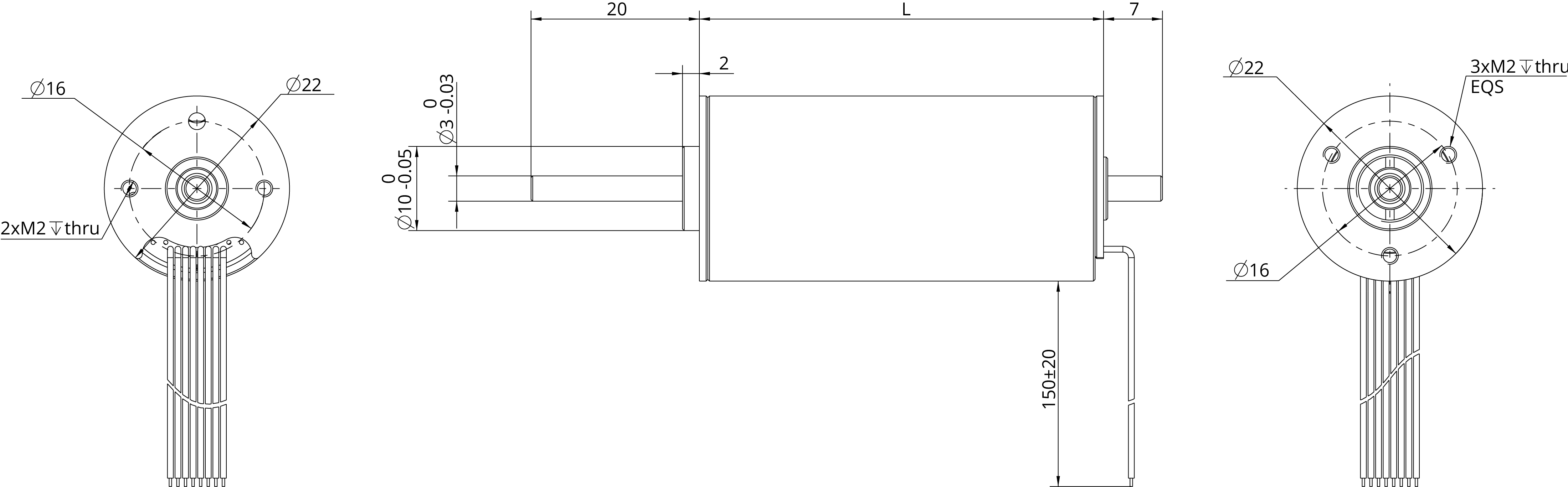

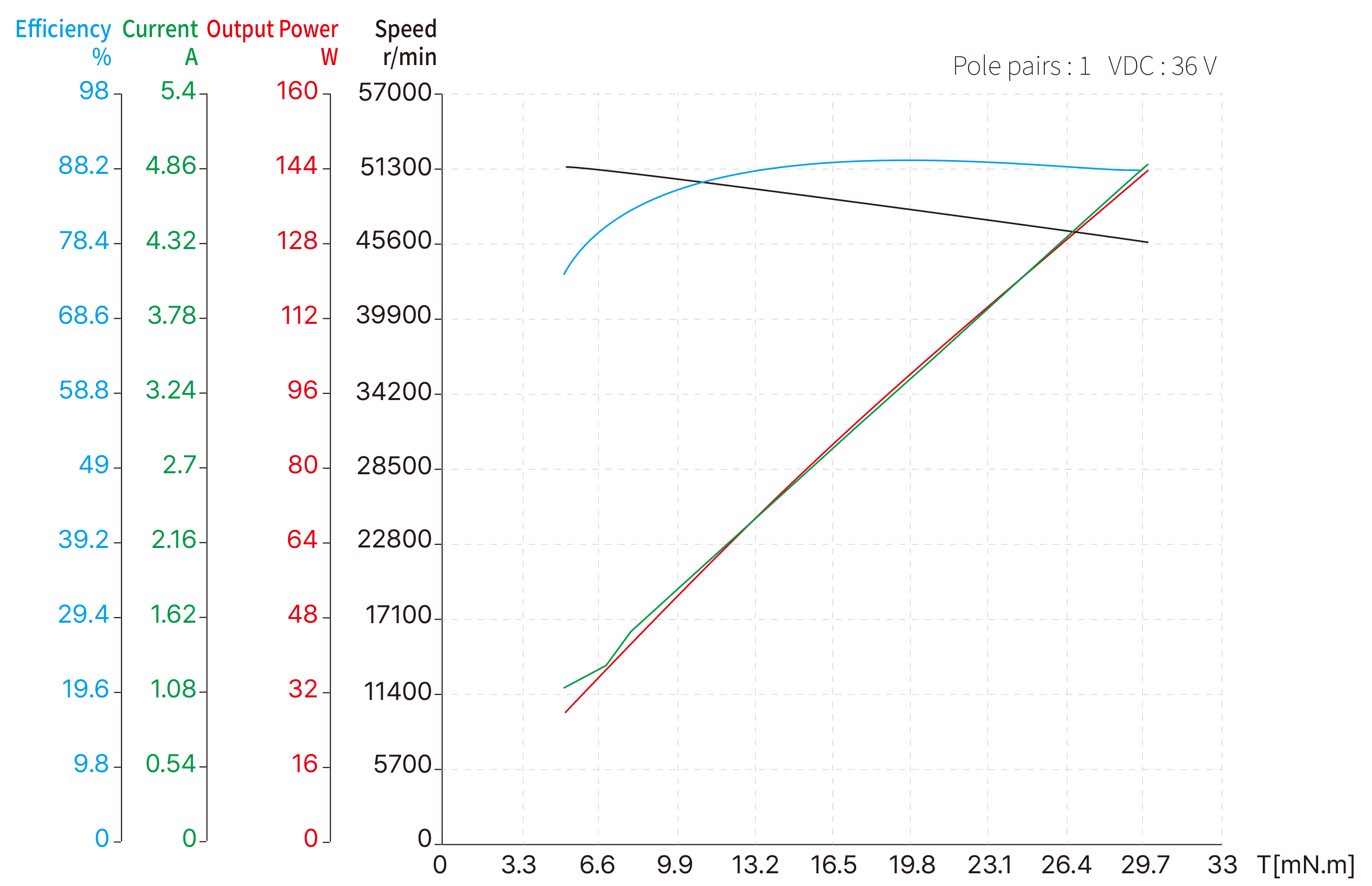

In a mobile environment, you can move left and right to see the contents (tables).
| モータ部品番号 | - | 22ZWWC48 | |||||
|---|---|---|---|---|---|---|---|
| Pole pair | - | 1 | 1 | 1 | 1 | 2 | |
| 相抵抗 | Ω | 0.26 | 0.3 | 0.57 | 1 | 0.94 | |
| 相インダクタンス | mH | 0.018 | 0.027 | 0.06 | 0.11 | 0.057 | |
| 巻線接続方法 | - | スター形状 | スター形状 | スター形状 | スター形状 | スター形状 | |
| 絶縁クラス | - | B | B | B | B | B | |
| 負荷タイプ | - | S2 | S2 | S2 | S2 | S1 | |
| フィードバック方式 | - | ホールセンサー | ホールセンサー | ホールセンサー | ホールセンサー | ホールセンサー | |
| コミュテーション角度 | - | 120° | 120° | 120° | 120° | 120° | |
|
絶縁強度 (耐電圧) |
- | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| 絶縁抵抗 | - | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | |
| 重量 | g | 110 | 110 | 110 | 110 | 110 | |
| 定格電圧 | V | 18 | 24 | 36 | 48 | 24 | |
| 定格出力 | W | 83 | 100 | 100 | 100 | 53 | |
| 定格トルク | mN·m | 20 | 20 | 20 | 20 | 25 | |
| 定格速度 | RPM | 40000 | 49000 | 47400 | 49600 | 20100 | |
| 定格電流 | A | 7.95 | 4.68 | 3.12 | 2.29 | 3 | |
| 無負荷速度 | RPM | 50000 | 55000 | 53000 | 54000 | 25700 | |
| 無負荷電流 | A | 0.3 | 0.4 | 0.32 | 0.14 | 0.18 | |
| モーター効率 | % | 87 | 89 | 89 | 91 | 81 | |
|
騒音 （環境騒音20dB、試験距離1m） |
dB | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | |
| ケース熱抵抗（無負荷） | K/W | 0.38 | 0.58 | 0.51 | 0.42 | 1.12 | |
| モーター熱時定数（無負荷） | S | 840 | 600 | 900 | 1200 | 620 | |
| 周囲温度 | ℃ | 21.4 | 22 | 24.7 | 21.1 | 23.3 | |
| 最大巻線温度（無負荷） | ℃ | 52.7 | 80 | 75.5 | 70.5 | 82 | |
| トルク定数 | mN·m/A | 2.52 | 4.27 | 6.41 | 8.74 | 8.33 | |
| 逆起電力定数 - ピーク値 | V/Krpm | 0.37 | 0.63 | 0.95 | 1.29 | 1.23 | |
| 逆起電力定数 - 実効値 | V/Krpm | 0.26 | 0.45 | 0.67 | 0.91 | 0.87 | |
| ピークトルク | mN·m | 116.11 | 341.76 | 404.72 | 419.33 | 212.77 | |
| ピーク電流 | A | 46 | 80 | 63 | 48 | 26 | |
| 慣性モーメント | g·cm² | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | |
| 機械時定数 | ms | 4.72 | 1.89 | 1.60 | 1.51 | 1.56 | |
| エンドベル | - | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | |
| ベアリング | - | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | |
| マグネット | - | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | |
| 回転軸 | - | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | |
In a mobile environment, you can move left and right to see the contents (tables).
| 段階 | - | 第1段階 | 第2段階 | 第3段階 | 第4段階 | |
|---|---|---|---|---|---|---|
| 減速比 | X : 1 | 3.9, 5.3, 6.6 | 16, 21, 26, 28, 35, 44 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 | |
| 最大連続トルク | N.m | 0.50 | 0.70 | 1.20 | 1.50 | |
| 最大連続出力 | W | 24 | 12 | 6.0 | 1.6 | |
| 最大連続回転速度 | rpm | 8000 | 10000 | 12000 | 12000 | |
| 最大軸荷重（動的） | N | 40 | 40 | 40 | 40 | |
|
最大半径荷重 （フランジから5mm） |
N | 65 | 100 | 120 | 120 | |
| 最大効率 | % | 90 | 81 | 74 | 66 | |
| 最大バックラッシュ | ° | 0.85 | 1.05 | 1.2 | 1.35 | |
| ギアボックスの長さ | mm | 22.3 | 33 | 39.6 | 46.3 | |
| 重量 | g | 59 | 83 | 97 | 112 | |
