DINGSのスロットレスBLDCモータ「28ZWWC52」は、歯の不均一な磁気抵抗によるエアギャップ磁束密度の脈動を防止します。
これにより、電機子コアでのパルス損失や主極表面での表面損失を排除できます。
28ZWWC52スロットレスBLDCモータは、高い耐久性、低い電気ノイズ、高効率を備えています。
モータの最大効率は85%に達し、迅速な動作と高出力が必要なサーボシステムに適しています。
28ZWWC52の定格出力は37Wで、ピークトルクは375mN.mです。
In a mobile environment, you can move left and right to see the contents (tables).
| モータ品番 | - | 28ZWWC52 | |||||
|---|---|---|---|---|---|---|---|
| Pole pair | - | 1 | 1 | 1 | 1 | 2 | |
| 位相抵抗 | Ω | 0.52 | 1.7 | 4.3 | 6.6 | 1.6 | |
| 位相インダクタンス | mH | 0.0495 | 0.178 | 0.42 | 0.77 | 0.13 | |
| 巻線接続方式 | - | スター型 | スター型 | スター型 | スター型 | スター型 | |
| 絶縁クラス | - | B | B | B | B | B | |
| 定格運転型式 | - | S2 | S2 | S2 | S2 | S1 | |
| フィードバック方式 | - | ホールセンサー | ホールセンサー | ホールセンサー | ホールセンサー | ホールセンサー | |
| 整流角度 | - | 120° | 120° | 120° | 120° | 120° | |
|
絶縁耐力 (耐電圧) |
- | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| 絶縁抵抗 | - | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | |
| 重量 | g | 170 | 170 | 170 | 170 | 170 | |
| 定格電圧 | V | 12 | 24 | 36 | 48 | 24 | |
| 定格出力 | W | 30 | 34 | 35 | 35 | 37 | |
| 定格トルク | mN·m | 32 | 32 | 32 | 34 | 50 | |
| 定格速度 | RPM | 6970 | 8430 | 8370 | 8340 | 7000 | |
| 定格電流 | A | 3.13 | 1.69 | 1.17 | 0.86 | 2 | |
| 無負荷速度 | RPM | 9270 | 9680 | 9500 | 9400 | 8500 | |
| 無負荷電流 | A | 0.2 | 0.11 | 0.084 | 0.061 | 0.12 | |
| モータ効率 | % | 80 | 84 | 83 | 85 | 81.5 | |
|
騒音 (周囲騒音 20dB、テスト距離 1m) |
dB | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | |
| ケース - 環境熱抵抗 (無負荷) | K/W | 0.67 | 0.69 | 0.73 | 0.64 | 0.7 | |
| モータ熱時定数 (無負荷) | S | 1200 | 1200 | 1080 | 1100 | 880 | |
| 周囲温度 | ℃ | 23 | 24 | 27 | 25 | 21.2 | |
| 最大巻線温度 (無負荷) | ℃ | 43.2 | 47.3 | 52.5 | 47.4 | 46.7 | |
| トルク定数 | mN·m/A | 10.24 | 18.97 | 27.32 | 39.63 | 25 | |
| 逆起電力定数 - ピーク値 | V/Krpm | 1.52 | 2.81 | 4.04 | 5.87 | 3.7 | |
| 逆起電力定数 - 実効値 | V/Krpm | 1.07 | 1.99 | 2.86 | 4.15 | 2.62 | |
| ピークトルク | mN·m | 236.31 | 267.87 | 228.72 | 288.25 | 375 | |
| ピーク電流 | A | 23 | 14 | 8 | 7 | 15 | |
| 慣性モーメント | g·cm² | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | |
| 機械的時定数 | ms | 5.06 | 4.82 | 5.88 | 4.29 | 2.61 | |
| エンドベル | - | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | |
| ベアリング | - | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | |
| 磁石 | - | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | |
| 回転シャフト | - | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | |

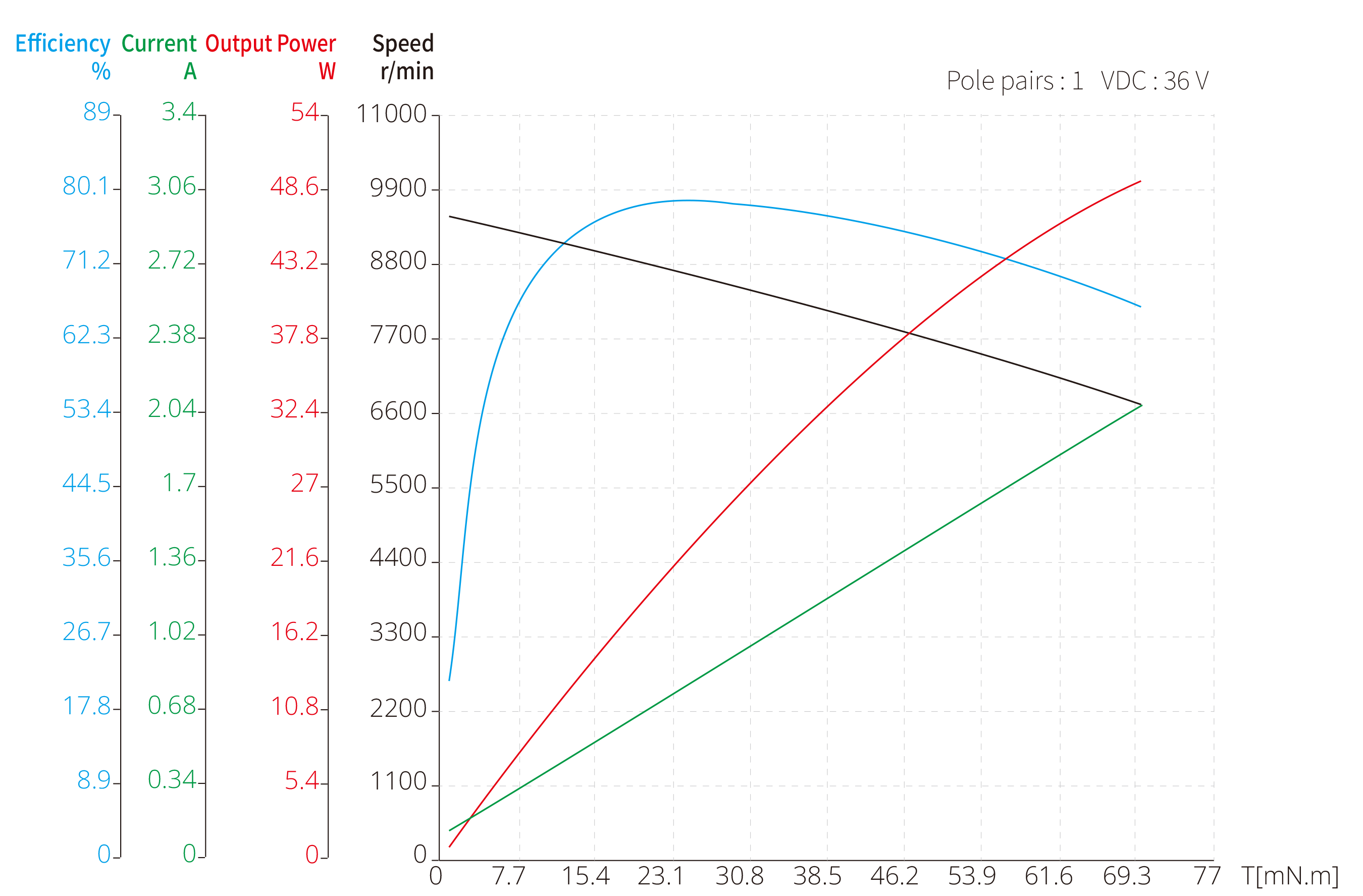

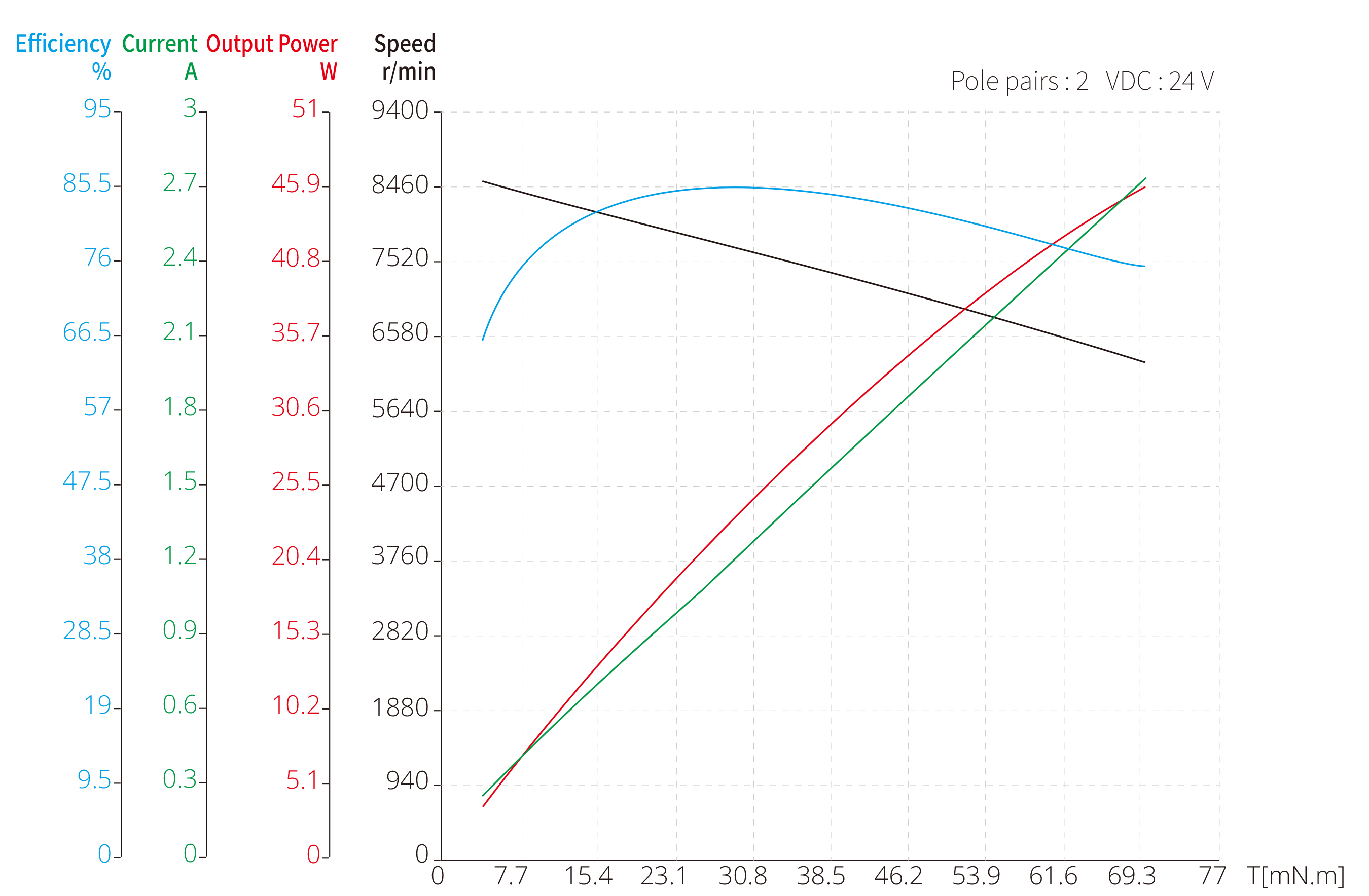

In a mobile environment, you can move left and right to see the contents (tables).
| ステージ | - | ステージ1 | ステージ2 | ステージ3 | ステージ4 | |
|---|---|---|---|---|---|---|
| 減速比 | X : 1 | 3.9, 5.3, 6.6 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 | |
| 最大連続トルク | N.m | 1.25 | 2.90 | 5.0 | 5.0 | |
| 最大連続出力 | W | 100 | 50 | 25 | 22 | |
| 最大連続回転速度 | rpm | 6000 | 7000 | 8000 | 8000 | |
| 最大軸方向荷重（動的） | N | 110 | 110 | 110 | 110 | |
|
最大半径方向荷重 （フランジから5mm） |
N | 160 | 180 | 180 | 180 | |
| 最大効率 | % | 90 | 81 | 74 | 65 | |
| 最大バックラッシュ | ° | 0.55 | 0.7 | 0.9 | 1.0 | |
| ギアボックスの長さ | mm | 24.2 | 36.9 | 43.5 | 50.2 | |
| 重量 | g | 103 | 150 | 174 | 198 | |
