DINGS'のスロットレスブラシレスDCモータ42ZWWC80は、歯の不均一な磁気抵抗によって引き起こされるエアギャップ磁束の脈動を防ぐことができます。
アーマチュアコアでのパルス損失や主磁極表面での表面損失を排除します。
42ZWWC80スロットレスブラシレスDCモータは、高耐久性、低電気ノイズ、高効率を備えています。
モータの最大効率は87.9%に達し、高速な動きと高出力を必要とするサーボシステムに適しています。
42ZWWC80の定格出力は160W、最大トルクは3444.98mN.mです。
In a mobile environment, you can move left and right to see the contents (tables).

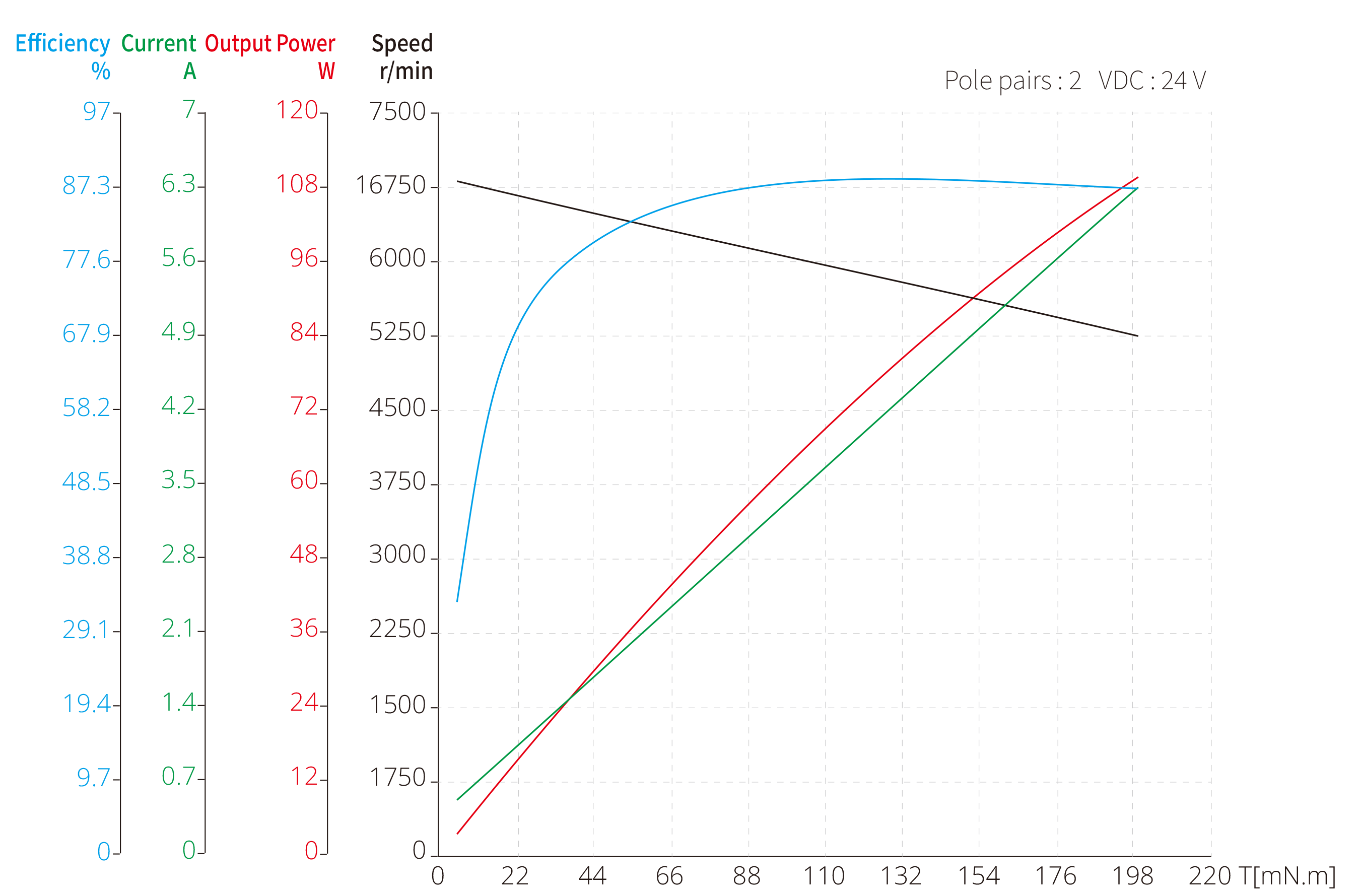

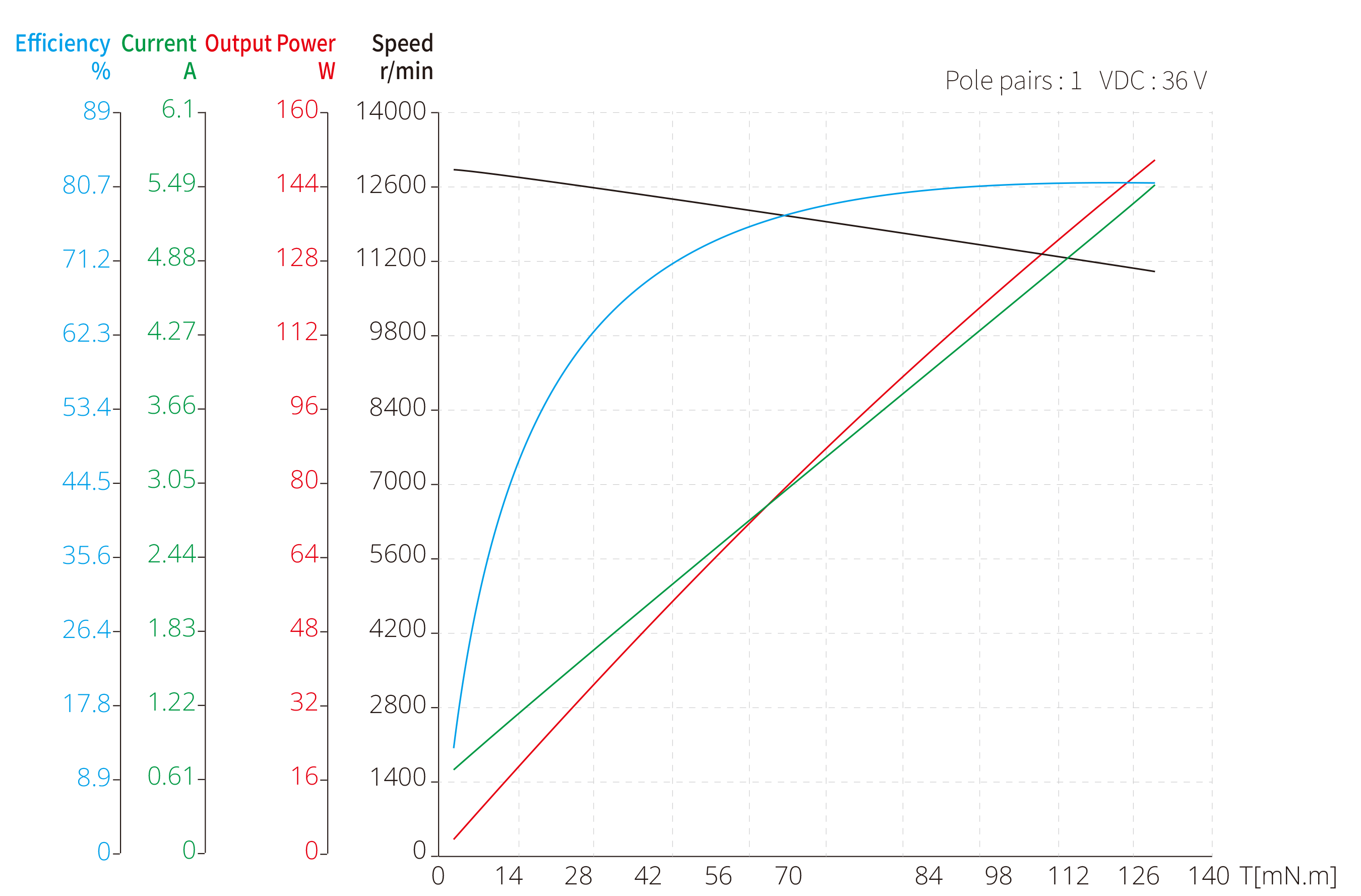

| モータ型番 | 42ZWWC80 | ||||||
|---|---|---|---|---|---|---|---|
| ポールペア | - | 1 | 1 | 1 | 1 | 2 | |
| 相抵抗 | Ω | 0.4 | 0.45 | 0.6 | 0.95 | 0.22 | |
| 相インダクタンス | mH | 0.085 | 0.14 | 0.14 | 0.23 | 0.035 | |
| 巻線接続方式 | - | スター形 | スター形 | スター形 | スター形 | スター形 | |
| 絶縁クラス | - | B | B | B | B | B | |
| 定格タイプ | - | S2 | S2 | S2 | S2 | S1 | |
| フィードバック方式 | - | ホールセンサ | ホールセンサ | ホールセンサ | ホールセンサ | ホールセンサ | |
| コミュテーション角度 | - | 120° | 120° | 120° | 120° | 120° | |
|
絶縁強度 (耐電圧) |
- | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | 500VAC/1KHz/1mA/1s | |
| 絶縁抵抗 | - | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | 100 MΩ/500VDC | |
| 重量 | g | 500 | 500 | 500 | 500 | 500 | |
| 定格電圧 | V | 18 | 24 | 36 | 48 | 24 | |
| 定格出力 | W | 66 | 80 | 100 | 160 | 102 | |
| 定格トルク | mN·m | 90 | 90 | 90 | 120 | 180 | |
| 定格回転速度 | RPM | 6678 | 8346 | 11619 | 12200 | 5400 | |
| 定格電流 | A | 4.89 | 4.17 | 3.47 | 4.17 | 5.7 | |
| 無負荷回転速度 | RPM | 9000 | 11000 | 13000 | 13800 | 6800 | |
| 無負荷電流 | A | 0.6 | 0.69 | 0.6 | 0.58 | 0.42 | |
| モーター効率 | % | 75 | 80 | 80 | 80 | 87.9 | |
|
騒音 (周囲騒音20db、試験距離1m) |
dB | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | |
| ケース - 環境熱抵抗 (無負荷) | K/W | 0.43 | 0.50 | 0.67 | 0.26 | 0.41 | |
| モーター熱時定数 (無負荷) | S | 900 | 1620 | 2040 | 2040 | 1340 | |
| 周囲温度 | ℃ | 23.1 | 23.5 | 23 | 23 | 22.6 | |
| 最大巻線温度 (無負荷) | ℃ | 51.5 | 63.7 | 90 | 90 | 72.1 | |
| トルク定数 | mN·m/A | 18.41 | 21.6 | 25.92 | 28.8 | 31.58 | |
| 逆起電力定数 - ピーク値 | V/Krpm | 2.73 | 3.20 | 3.84 | 4.26 | 4.68 | |
| 逆起電力定数 - 有効値 | V/Krpm | 1.93 | 2.26 | 2.71 | 3.02 | 3.31 | |
| ピークトルク | mN·m | 828.41 | 1152 | 1555.2 | 1455.16 | 3444.98 | |
| ピーク電流 | A | 45 | 53 | 60 | 51 | 109 | |
| 慣性モーメント | g·cm² | 96.3 | 96.3 | 96.3 | 96.3 | 96.3 | |
| 機械時定数 | ms | 11.37 | 9.29 | 8.60 | 11.03 | 2.12 | |
| エンドベル | - | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | |
| ベアリング | - | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | 深溝玉軸受 | |
| 磁石 | - | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | 焼結NdFedB | |
| 回転軸 | - | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | 炭素鋼 | |
In a mobile environment, you can move left and right to see the contents (tables).

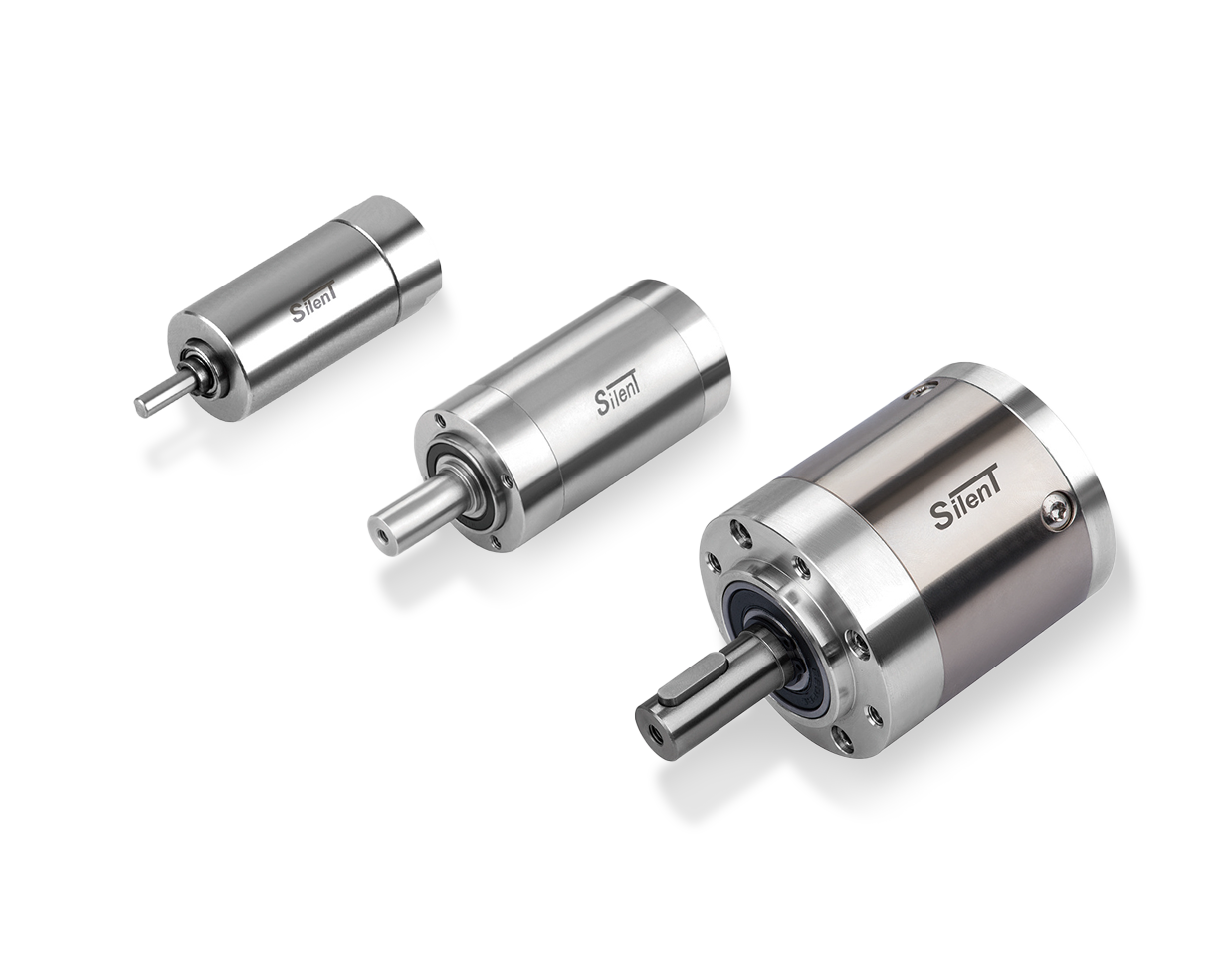

| ステージ | - | ステージ1 | ステージ2 | ステージ3 | ステージ4 | |
|---|---|---|---|---|---|---|
| 減速比 | X : 1 | 3.9, 5.3 | 16, 21, 26, 28, 35 | 62, 83, 103, 111, 138, 150, 172, 186, 231 | 243, 326, 406, 439, 546, 590, 679, 734, 794, 913, 987, 1135, 1227, 1526 | |
| 最大連続トルク | N.m | 3.0 | 7.5 | 15 | 15 | |
| 最大連続出力 | W | 580 | 240 | 100 | 20 | |
| 最大連続速度 | rpm | 6000 | 6000 | 6000 | 6000 | |
| 最大軸方向負荷（動的） | N | 200 | 200 | 200 | 200 | |
|
最大半径方向負荷 (フランジから5mm) |
N | 350 | 525 | 750 | 750 | |
| 最大効率 | % | 90 | 81 | 72 | 64 | |
| 最大バックラッシュ | ° | 0.3 | 0.4 | 0.5 | 0.6 | |
| ギアボックスの長さ | mm | 36.1 | 54.9 | 63.6 | 72.4 | |
| 重量 | g | 252 | 405 | 476 | 544 | |
