例
| FBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① Series
FBG = フランジ形シングルナット（研削）
FBR = フランジ形シングルナット（転造）
② スクリュー径（mm）
06 = 6 mm
③ リード（mm）
01 = 標準ボールリード 1 mm
01K = 非標準ボールリード 1 mm
④ ボール循環方式
D = ディフレクタ方式
S = エンドディフレクタ方式
T = リターンチューブ方式
C = エンドキャップ方式
⑤ カスタムオプション（非標準）
⑥ ねじ部長さ（mm）
小数点は「_」で表記
⑦ ねじ方向
R = 右ねじ
L = 左ねじ
LR = 左右ねじ
⑧ スクリュー全長（mm）
小数点は「_」で表記
⑨ 精度等級
C3 = JIS規格 C3
C5 = JIS規格 C5
C7 = JIS規格 C7
C10 = JIS規格 C10
⑩ 軸方向すきま
Z = プリロード
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ カスタム識別番号
In a mobile environment, you can move left and right to see the contents (tables).

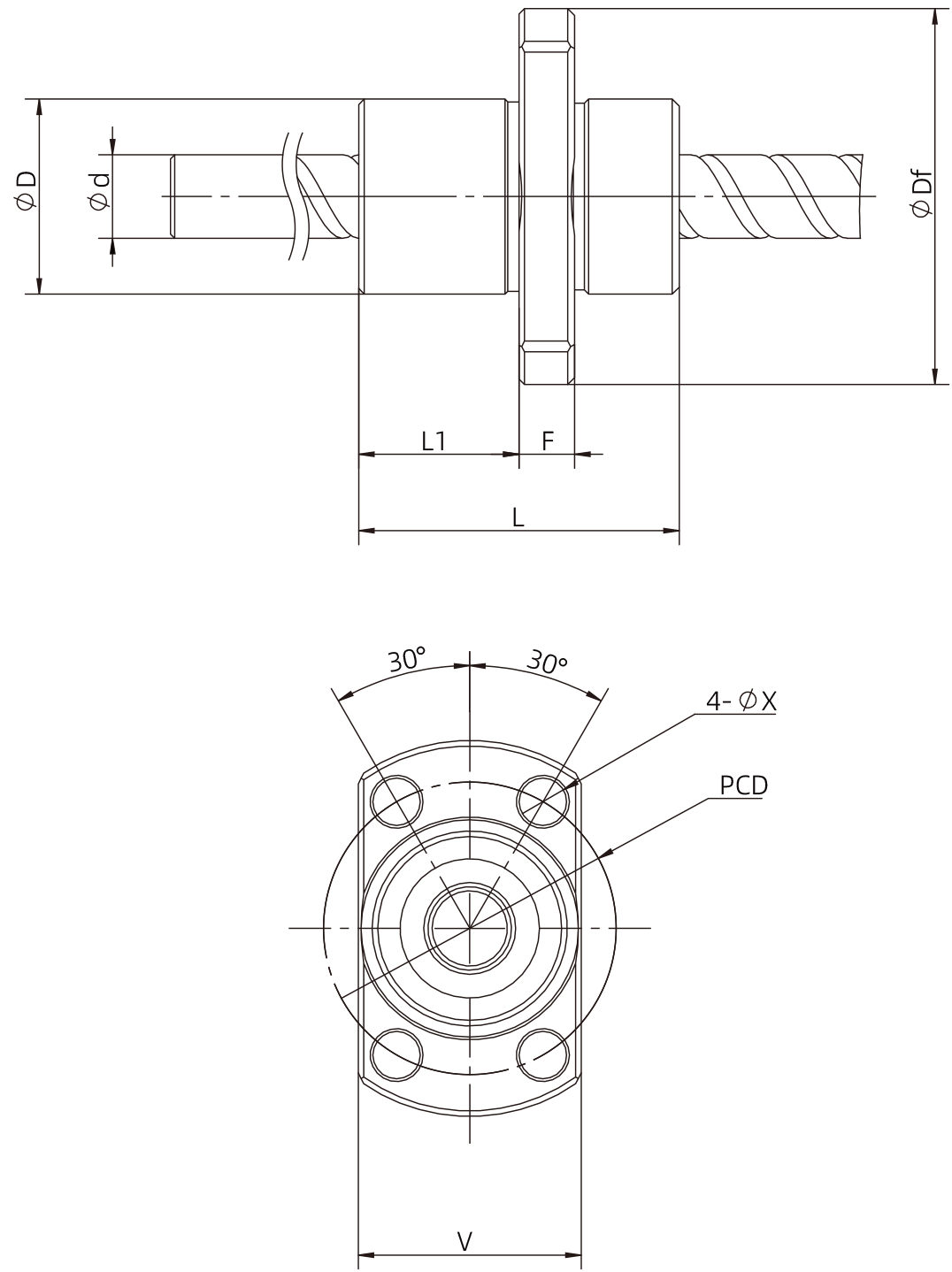

| ナット タイプ |
スクリュー径 D (mm / inch) |
リード (mm / inch) |
ナット外径 D (mm / inch) |
ナット全長 L (mm / inch) |
取付長さ L1 (mm / inch) |
フランジ外径 Df (mm / inch) |
フランジ厚さ F (mm / inch) |
取付穴径 X (mm / inch) |
ボルト円直径 PCD (mm / inch) |
ナット対辺幅 V (mm / inch) |
基本動定格荷重 Ca (N) | 基本静定格荷重 Coa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 6 (0.24) | 6 (0.24) | 14 (0.551) | 17.2 (0.677) | 8 (0.315) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 870 | 1450 |
| 1 | 6 (0.24) | 10 (0.39) | 14 (0.551) | 23 (0.906) | 11.5 (0.453) | 27 (1.063) | 4 (0.157) | 3.4 (0.134) | 21 (0.827) | 16 (0.63) | 950 | 1600 |
| 1 | 8 (0.31) | 8 (0.31) | 18 (0.709) | 21.5 (0.846) | 11.5 (0.453) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3800 |
| 1 | 8 (0.31) | 10 (0.39) | 18 (0.709) | 24 (0.945) | 13 (0.512) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 3900 |
| 1 | 8 (0.31) | 12 (0.47) | 18 (0.709) | 28 (1.102) | 18 (0.709) | 31 (1.22) | 4 (0.157) | 3.4 (0.134) | 25 (0.984) | 20 (0.787) | 2200 | 4000 |
| 1 | 12 (0.472) | 5 (0.197) | 24 (0.945) | 30 (1.181) | 15 (0.591) | 40 (1.575) | 10 (0.39) | 4.5 (0.177) | 32 (1.260) | 30 (1.181) | 4100 | 7400 |
