例
| KBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① シリーズ
KBG = 角形シングルナット(研削)
KBR = 角形シングルナット(転造)
② スクリュー径 (mm)
06 = 6mm
③ リード (mm)
01 = 標準ボールリード, 1mm
01K = 非標準ボールリード, 1mm
④ ボールリターン方式
D = ディフレクタ方式
S = エンドディフレクタ方式
T = リターンチューブ方式
C = エンドキャップ方式
⑤ カスタムオプション (非標準)
⑥ ねじ部長さ (mm)
小数点は「_」で表記
⑦ ねじ方向
R = 右ねじ
L = 左ねじ
LR = 左右ねじ
⑧ スクリュー全長 (mm)
小数点は「_」で表記
⑨ 精度等級
C3 = JIS規格 C3
C5 = JIS規格 C5
C7 = JIS規格 C7
C10 = JIS規格 C10
⑩ 軸方向すきま
Z = プリロード
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ カスタム識別番号
In a mobile environment, you can move left and right to see the contents (tables).

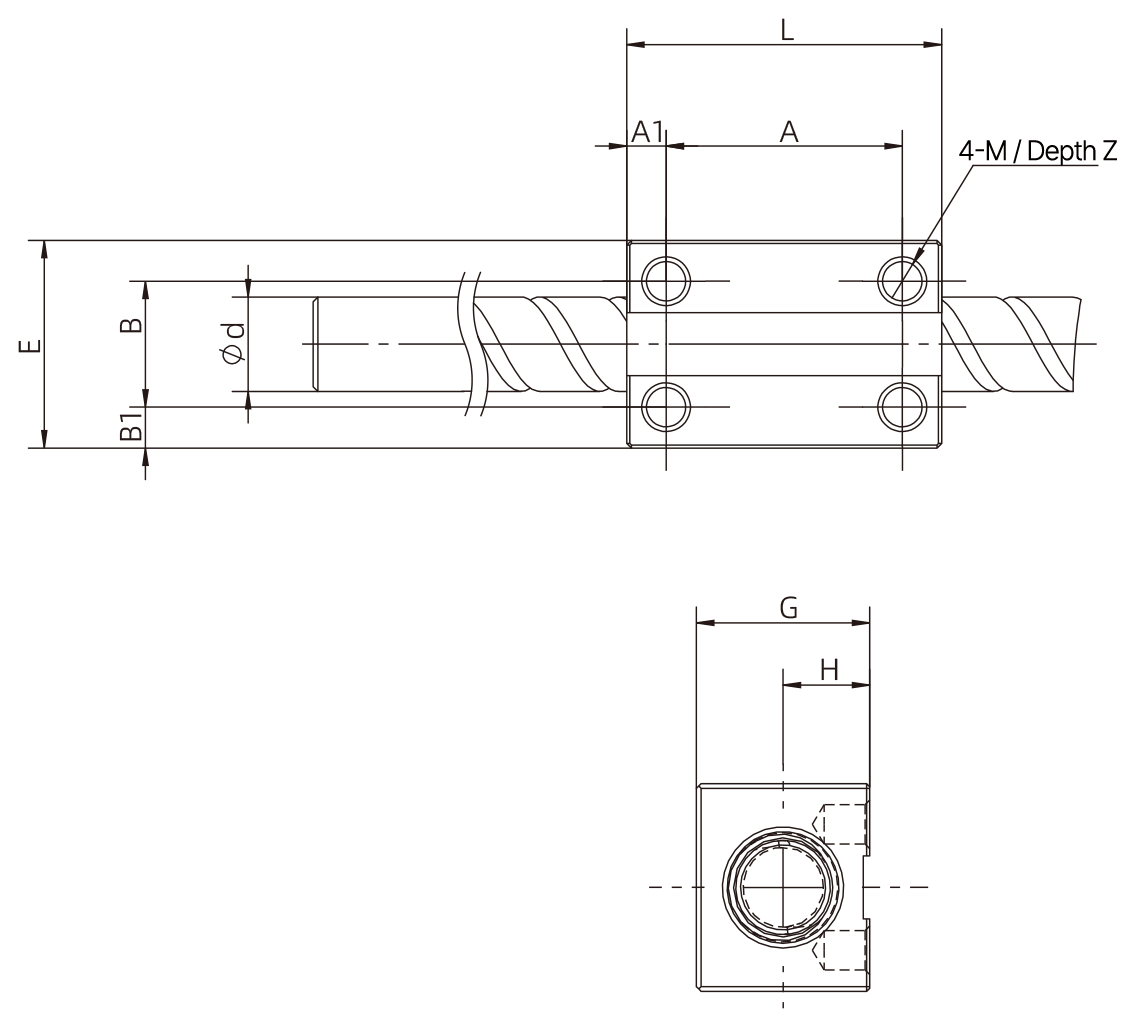

| スクリュー径 D (mm / inch) |
リード (mm / inch) |
ナット全長 L (mm / inch) |
ナット幅 E (mm / inch) |
ナット高さ G (mm / inch) |
取付穴径 B1 (mm / inch) |
取付穴ピッチ B (mm / inch) |
取付穴径 A1 (mm / inch) |
取付穴ピッチ A (mm / inch) |
タップ穴 M / 深さ Z | 基本動定格荷重 Ca (N) |
基本静定格荷重 Coa (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 (0.236) | 1 (0.039) | 20 (0.787) | 13 (0.512) | 11 (0.433) | 2.5 (0.098) | 8 (0.315) | 2.5 (0.098) | 15 (0.591) | M3 / Depth3.5 | 680 | 1200 |
| 8 (0.315) | 1 (0.039) | 20 (0.787) | 14 (0.551) | 13 (0.512) | 3 (0.118) | 8 (0.315) | 2.5 (0.098) | 15 (0.591) | M2.5x0.45 / Depth 3 | 780 | 1650 |
| 8 (0.315) | 1 (0.039) | 22 (0.866) | 15 (0.591) | 13 (0.512) | 1.5 (0.059) | 12 (0.472) | 2.5 (0.098) | 17 (0.669) | M2.5x0.45 / Depth 3 | 780 | 1650 |
