例
| MBG | 06 | 01 | D | X | - | 60 | R | 90 | C3 | Z | - | 001 |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑪ |
① シリーズ
MBG = メートルねじシングルナット(研削)
MBR = メートルねじシングルナット(転造)
② スクリュー径 (mm)
06 = 6mm
③ リード (mm)
01 = 標準ボールリード, 1mm
01K = 非標準ボールリード, 1mm
④ ボールリターン方式
D = ディフレクタ方式
S = エンドディフレクタ方式
T = リターンチューブ方式
C = エンドキャップ方式
⑤ カスタムオプション (非標準)
⑥ ねじ部長さ (mm)
小数点は「_」で表記
⑦ ねじ方向
R = 右ねじ
L = 左ねじ
LR = 左右ねじ
⑧ スクリュー全長 (mm)
小数点は「_」で表記
⑨ 精度等級
C3 = JIS規格 C3
C5 = JIS規格 C5
C7 = JIS規格 C7
C10 = JIS規格 C10
⑩ 軸方向すきま
Z = プリロード
T = ≤ 0.005 mm
S = ≤ 0.02 mm
N = ≤ 0.05 mm
⑪ カスタム識別番号
In a mobile environment, you can move left and right to see the contents (tables).

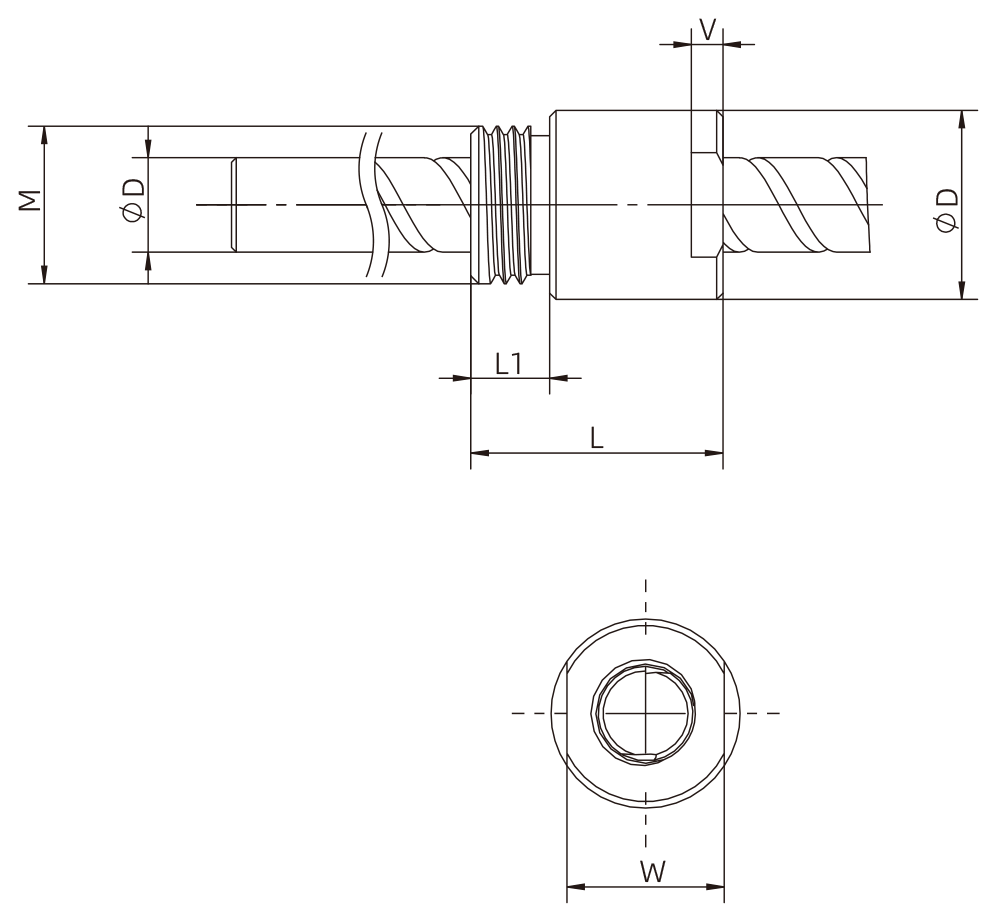

| スクリュー径 D (mm / inch) |
リード (mm / inch) |
ナット外径 D (mm / inch) |
ナット全長 L (mm / inch) |
ねじ規格 M (mm) | ねじ長さ L1 (mm / inch) |
レンチ対辺幅 W (mm / inch) |
レンチ対辺深さ V (mm / inch) |
基本動定格荷重 Ca (N) |
基本静定格荷重 Coa (N) |
|---|---|---|---|---|---|---|---|---|---|
| 4 (0.157) | 1 (0.039) | 10 (0.394) | 16.5 (0.65) | M8X0.75 | 5 (0.197) | 9 (0.354) | 1.5 (0.059) | 560 | 790 |
| 6 (0.236) | 1 (0.039) | 12 (0.472) | 16 (0.63) | M10×0.75 | 5 (0.197) | 10 (0.394) | 2 (0.079) | 680 | 1200 |
| 6 (0.236) | 2 (0.079) | 12 (0.472) | 16 (0.63) | M10X1 | 5 (0.197) | 10 (0.394) | 2 (0.079) | 880 | 1500 |
| 8 (0.315) | 2 (0.079) | 16 (0.63) | 27 (1.063) | M14X0.75 | 5 (0.197) | 14 (0.551) | 4 (0.157) | 1300 | 2300 |
| 10 (0.394) | 2 (0.079) | 19.5 (0.768) | 22 (0.866) | M17X1 | 8.2 (0.323) | - | - | 1500 | 2900 |
