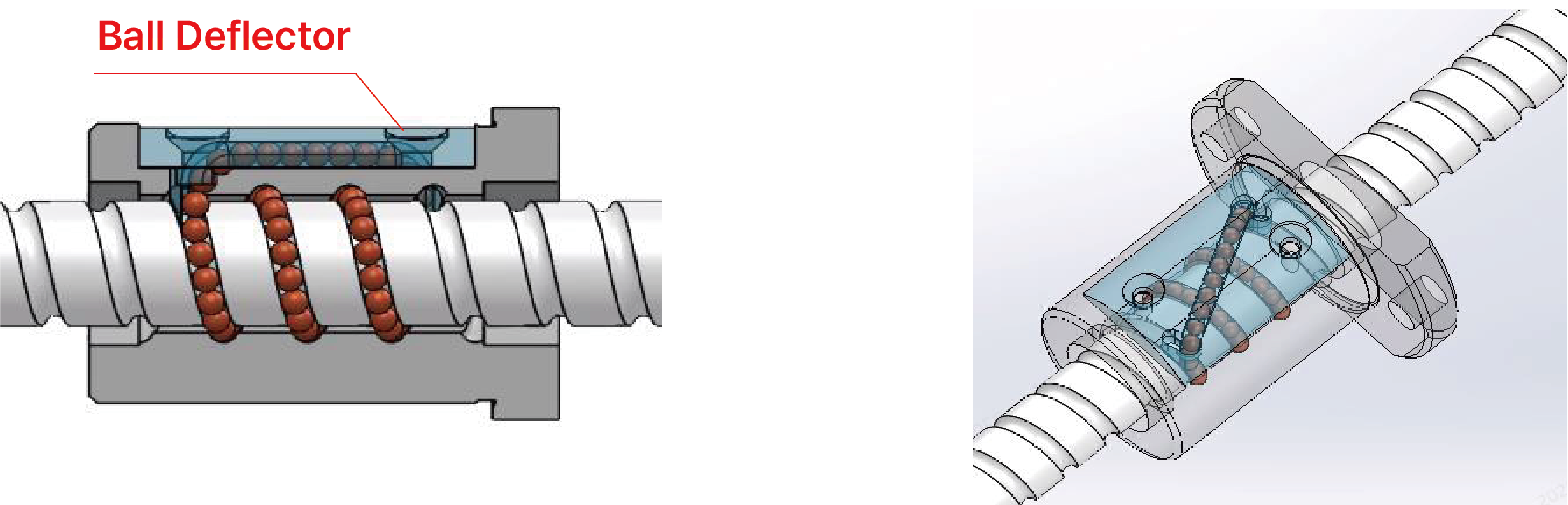

ディフレクタタイプは、ナット内部に配置されたディフレクタまたは一体型ガイド構造により、ボールの移動方向を切り替えて循環させる構造です。リターンチューブ方式と比較してナット外径を小さく設計でき、単一回路設計により高い負荷支持能力と滑らかな動作を実現します。

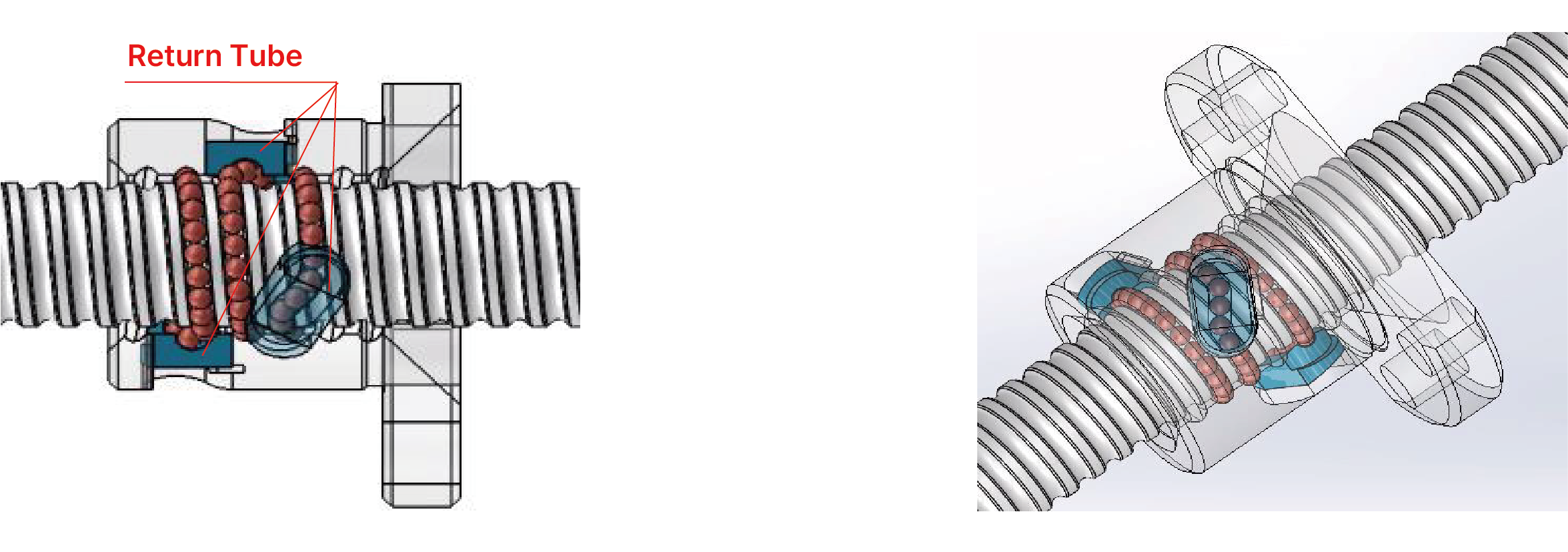

リターンチューブタイプでは、ボールはスクリューとナットのレースウェイに沿って移動し、軸方向の荷重を受けます。その後、リターン経路を通じて隣接するレースウェイへ移動し、再び荷重領域へ戻ることで連続的に循環します。

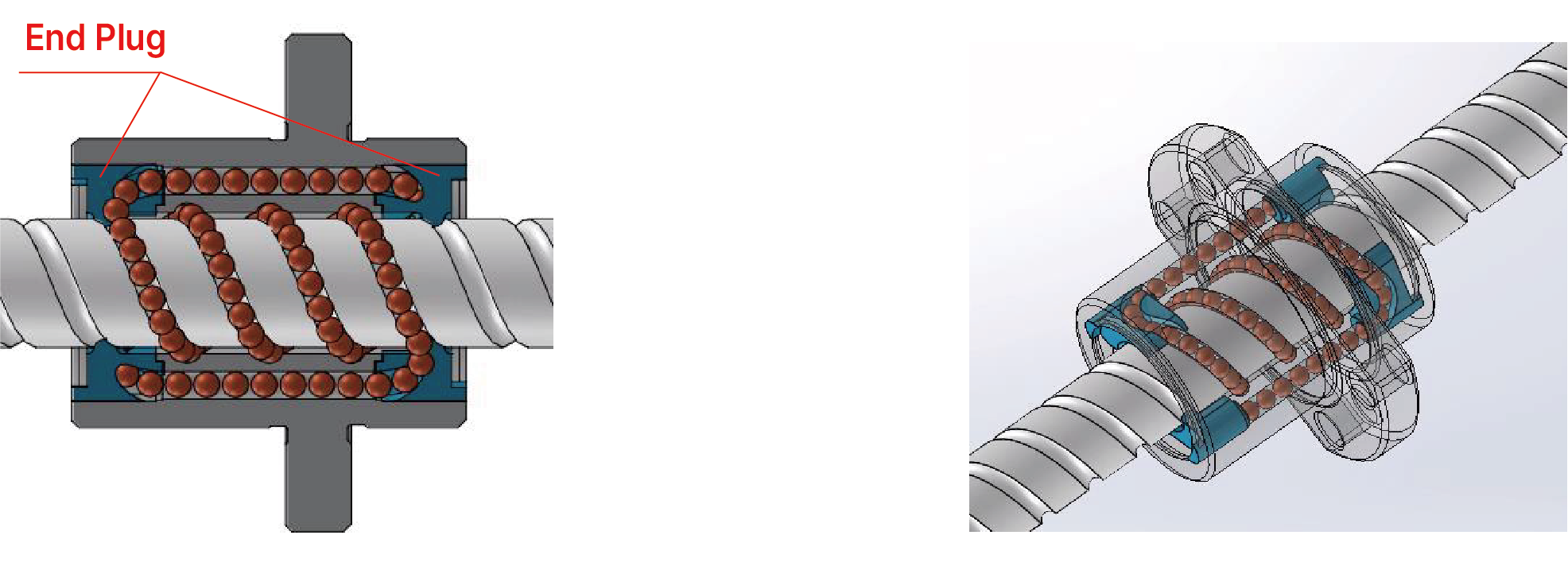

エンドディフレクタタイプは、ナット内部に配置されたエンドディフレクタにより、ボールをナット本体内へ導き、同一方向のレースウェイ上で連続的に循環させる構造です。ディフレクタタイプと比較してナットの径方向寸法をよりコンパクトに設計でき、特に中リード仕様に適しています。

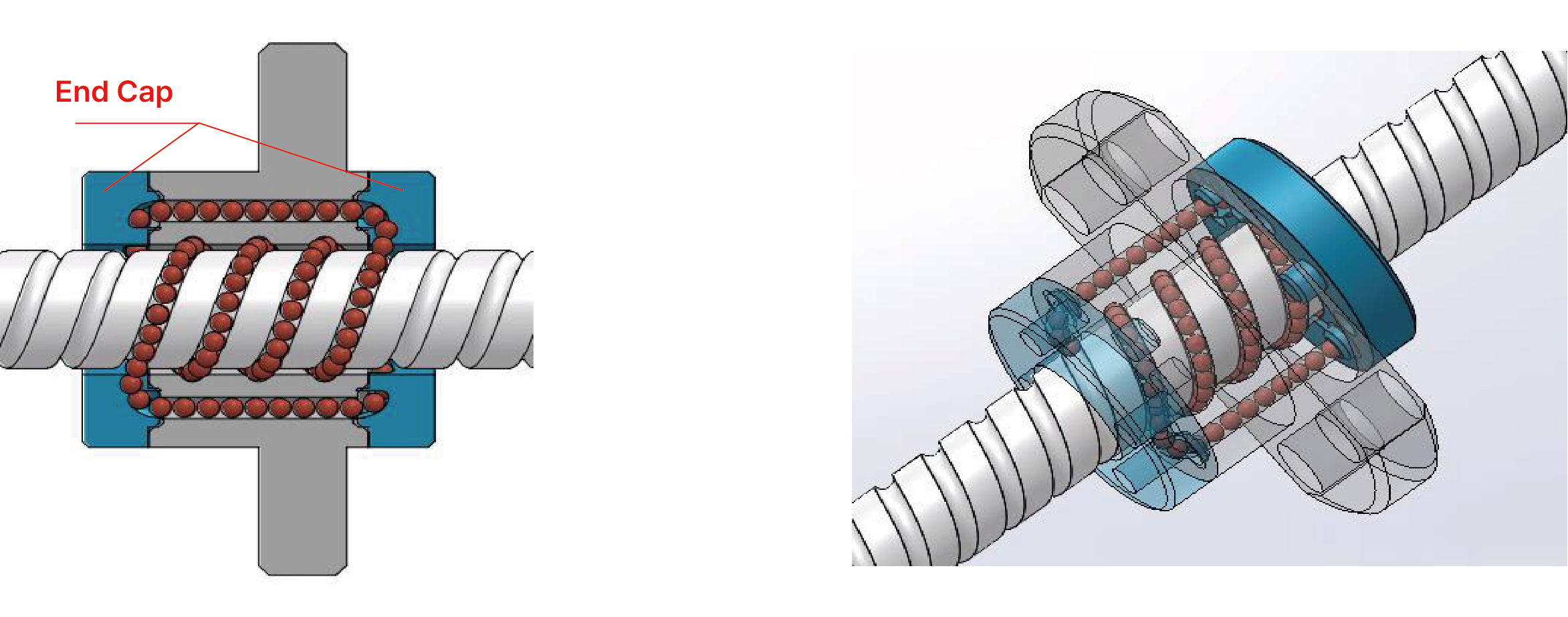

エンドキャップタイプは、ボールがスクリューシャフトとナット間のレースウェイに沿って移動した後、ナット両端に配置されたエンドキャップにより案内され、ナット本体内部の通路を通って始点へ戻ることで閉回路循環を形成する構造です。
DINGS’のボールスクリューは、公称スクリューシャフト径Ø4 mmからØ25 mmまで対応しています。
下記の表は、精度等級別の基準最大シャフト長さを示しています。実際の対応可能長さは、シャフト端部形状、材質、シリーズ構成により異なる場合があります。詳細については、当社営業エンジニアまでお問い合わせください。
| 公称径 | 精度等級 | |||
|---|---|---|---|---|
| C3 (研削) | C5 (研削) | C7 (転造) | C10 (転造) | |
| 4 | 160 | 170 | 400 | 400 |
| 6 | 240 | 250 | 600 | 600 |
| 8 | 330 | 400 | 600 | 600 |
| 10 | 420 | 450 | 600 | 600 |
| 12 | 510 | 550 | 600 | 600 |
| 14 | 600 | 700 | 600 | 600 |
