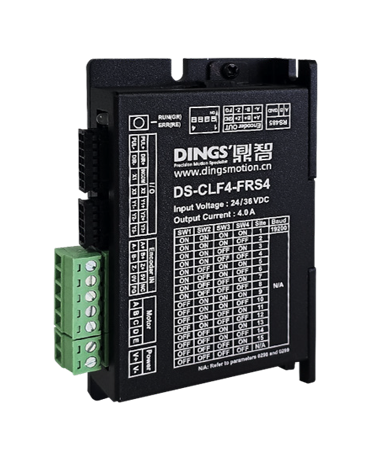

DINGSは、パルス駆動型の3種類のマイクロステッピングドライブソリューションを提供しており、オープン/クローズドループの両方に対応したダイナミッククローズドループ制御ソリューションも備えています。
最小2.2A（最大NEMA17モーターサイズ）から最大7.6A（最大NEMA34モーターサイズ）まで対応したドライブを選択できます。また、パルス/RS485通信対応クローズドループステッピングモーターシステムと、パルス/RS485/CC-LINK対応オープンループソリューションも提供しています。
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：2.2A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 36VDC | ||||
| 出力電流 | 0.3A - 2.2A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | パルス信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、 最大応答周波数200kHz |
|||
| 方向信号 | |||||
| Enable信号 | |||||
| 出力信号 | アラーム出力 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 86 × 55 × 20 mm | ||||
| 重量（コネクタ除く） | 約90g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-OLS2-FPD Manual |
916.29 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：3A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 12 - 48VDC | ||||
| 出力電流 | 0.5A - 3A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 入力信号 | パルス信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA | |||
| 方向信号 | |||||
| Enable信号 | |||||

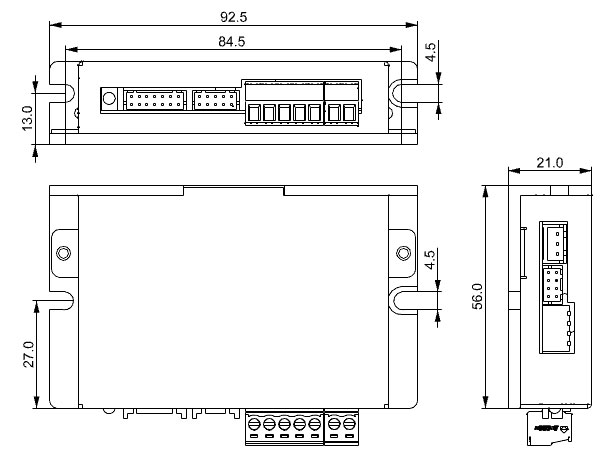

| サイズ（コネクタ除く） | 92.5 × 56 × 21 mm | ||||
| 重量（コネクタ除く） | 約96g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|

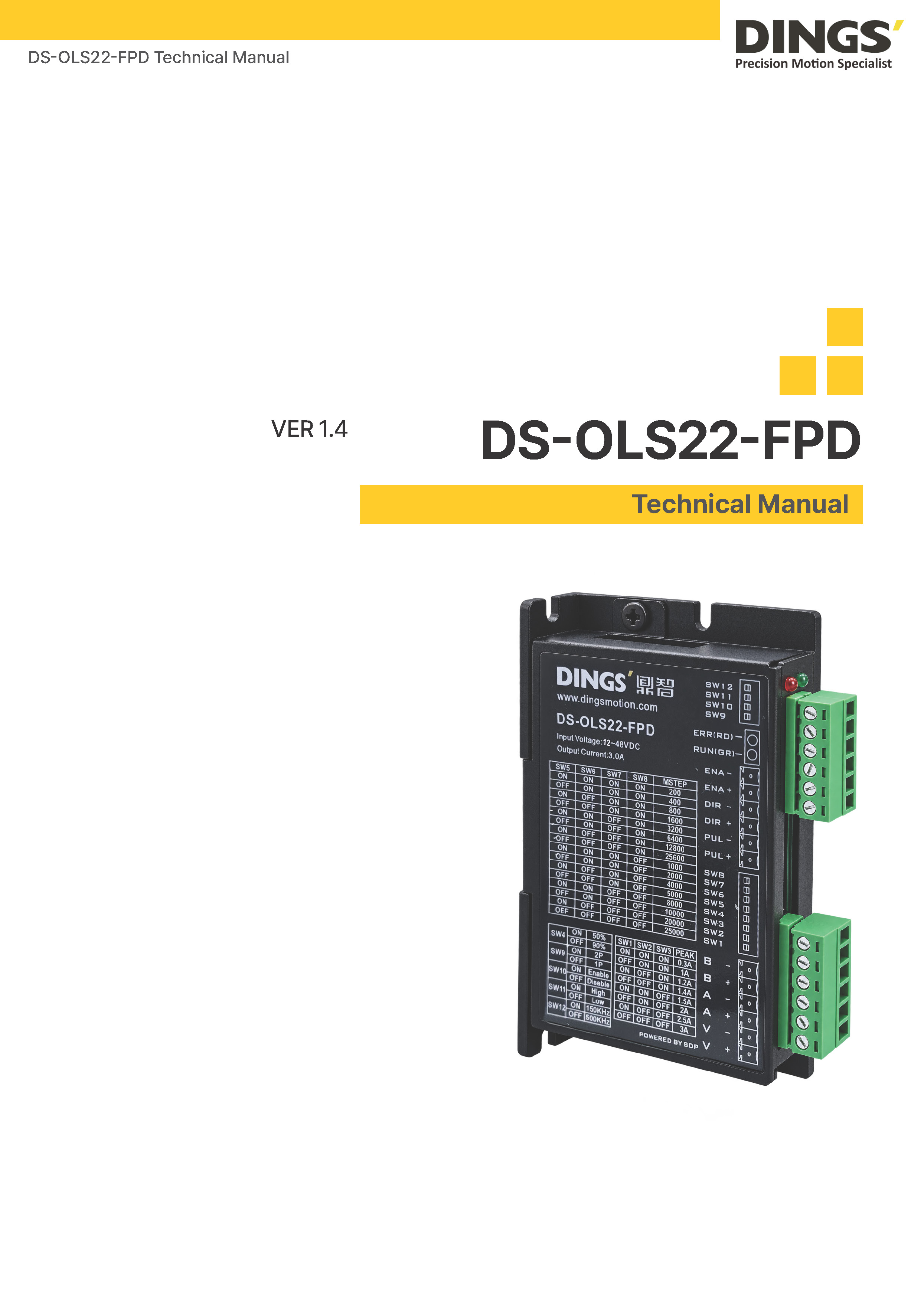

 DS-OLS22-FPD Manual |
972.34 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：4.2A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 1.0A - 4.2A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | パルス信号 方向信号 |
DIP選択可能24V信号 | 光絶縁入力：H = 18~28V、L = 0~0.8V、入力電流6~15mA、 最大応答周波数200kHz |
||
| DIP選択可能5V信号 | 光絶縁入力：H = 3.5~5V、L = 0~0.8V、入力電流6~15mA、 最大応答周波数200kHz |
||||
| Enable信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA | ||||
| 出力信号 | アラーム出力 | 光絶縁出力：最大電圧30VDC、最大電流100mA | |||
| サイズ（コネクタ除く） | 118 × 75.5 × 25.5 mm | ||||
| 重量（コネクタ除く） | 約240g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-OLS4-FPD Manual |
915.66 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：7.8A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 72VDC | ||||
| 出力電流 | 2.8A - 7.8A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | パルス信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、 最大応答周波数500kHz |
|||
| 方向信号 | |||||
| Enable信号 | |||||
| 出力信号 | アラーム出力 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 118 × 77 × 34 mm | ||||
| 重量（コネクタ除く） | 約300g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-OLS8-FPD Manual |
910.52 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 5相ハイブリッドステッピングモーター、最大許容電流：2.4A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 36VDC | ||||
| 出力電流 | 0.2A - 2.4A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | パルス信号 | 光絶縁入力：H = 3.5~5V、L = 0~0.8V、入力電流5~8mA | |||
| Enable信号 | |||||
| 方向信号 | |||||
| 選択信号 | |||||
| 出力信号 | アラーム出力 | 光絶縁出力：最大電圧30VDC、最大電流10mA | |||
| サイズ（コネクタ除く） | 85 × 56 × 21 mm | ||||
| 重量（コネクタ除く） | 約96g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DS-OLF2-FPD |
830.78 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：3.2A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 0.1A - 3.2A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 / RS485通信制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | IN1 (DIR) 信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、 最大応答周波数500kHz |
|||
| IN2 (STEP) 信号 | |||||
| 出力信号 | アラーム出力 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 94 × 60 × 27 mm | ||||
| 重量（コネクタ除く） | 約175g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-OLS7-FRS4 Manual |
1.17 MB | ダウンロード | |
 Simple Tuner Pro Quick User Guide |
1.22 MB | ダウンロード | |
 Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner Pro v4.1.15 | ZIP | 3.38 MB | ダウンロード |
| FTDI USB Installation | ZIP | 5.85 MB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：6.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 72VDC | ||||
| 出力電流 | 0.1A - 6.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 / RS485通信制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | パルス信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、 最大応答周波数500kHz |
|||
| 方向信号 | |||||
| Enable信号 | |||||
| 出力信号 | アラーム出力 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 118 × 78 × 34 mm | ||||
| 重量（コネクタ除く） | 約300g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-OLS8-FRS4 Manual |
1.46 MB | ダウンロード | |
| Simple Tuner Pro Quick User Guide |
1.22 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner Pro v4.1.15 | ZIP | 3.38 MB | ダウンロード |
| FTDI USB Installation | ZIP | 5.85 MB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：4.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 0.1A - 4.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 / RS485通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ||||
| 入力信号 | 2高速入力信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、最大応答周波数200kHz | |||
| 5汎用入力信号 | 光絶縁入力：H = 18~28V、L = 0~0.8V、入力電流6~15mA | ||||
| 出力信号 | 4汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 134 × 77 × 34 mm | ||||
| 重量（コネクタ除く） | 約350g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-CLS9-FRS4 Manual |
1.54 MB | ダウンロード | |
| Simple Tuner Pro Quick User Guide |
1.22 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner Pro v4.1.15 | ZIP | 3.38 MB | ダウンロード |
| FTDI USB Installation | ZIP | 5.85 MB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：4.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 0.1A - 4.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 / RS485通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ||||
| 入力信号 | 2高速入力信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、最大応答周波数200kHz | |||
| 5汎用入力信号 | 光絶縁入力：H = 18~28V、L = 0~0.8V、入力電流6~15mA | ||||
| 出力信号 | 4汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 134 × 77 × 34 mm | ||||
| 重量（コネクタ除く） | 約350g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-CLS9-FRS4-01 Manual |
1.61 MB | ダウンロード | |
 DINGS' Simple Tuner Pro_Force Control Version Technical Guide Line |
1.42 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner Pro v4.1.15 | ZIP | 3.38 MB | ダウンロード |
| FTDI USB Installation | ZIP | 5.85 MB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：6.0A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 72VDC | ||||
| 出力電流 | 0.4A - 6.0A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 / RS485通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ||||
| 入力信号 | 2高速入力信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、最大応答周波数200kHz | |||
| 5汎用入力信号 | 光絶縁入力：H = 18~28V、L = 0~0.8V、入力電流6~15mA | ||||
| 出力信号 | 3汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 156 × 97 × 33.5 mm | ||||
| 重量（コネクタ除く） | 約376g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-CLS10-FRS4 |
1.86 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner Pro v4.1.15 | ZIP | 3.38 MB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：6.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 72VDC | ||||
| 出力電流 | 6.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | パルス方向制御 / RS485通信制御 | ||||
| エンコーダーサポート | ABSエンコーダー対応 （Biss-Cタイプ、シングル16ビット/マルチ16ビット） |
||||
| 入力信号 | 2高速入力信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、最大応答周波数200kHz | |||
| 5汎用入力信号 | 光絶縁入力：H = 18~28V、L = 0~0.8V、入力電流6~15mA | ||||
| 出力信号 | 3汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 156 × 97 × 33.5 mm | ||||
| 重量（コネクタ除く） | 約500g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DS-CLS10-FRS4-1A |
973.92 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相/3相/5相ハイブリッドステッピングモーター対応、最大許容電流：3.0A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 36VDC | ||||
| 出力電流 | 0.4A - 3.0A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | EtherCAT通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ||||
| 入力信号 | 1×4高速入力信号 | 光絶縁入力：H = 24V、L = 0~0.8V、入力電流5~8mA、最大応答周波数100kHz | |||
| 3×4汎用入力信号 | 光絶縁入力：H = 24V、L = 0~0.8V、入力電流5~8mA、最大応答周波数1kHz | ||||
| 出力信号 | 2×4汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| サイズ（コネクタ除く） | 144 × 106 × 31 mm | ||||
| 重量（コネクタ除く） | 約450g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DS-CLS3-FETC-4I Manual |
2.6 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner FB | RAR | 1.05 MB | Download |
| XML File : DS-CLS3-FETC-4I | ZIP | 229.03 KB | Download |
| FTDI USB Installation | ZIP | 5.85 MB | Download |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：6.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 0.1A - 6.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | EtherCAT通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ||||
| 入力信号 | 2高速入力信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA、最大応答周波数500kHz | |||
| 5汎用入力信号 | 光絶縁入力：H = 18~28V、L = 0~0.8V、入力電流6~15mA | ||||
| 出力信号 | 3汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| 1ブレーキ出力信号 | 光絶縁出力：最大電圧30VDC、最大電流500mA | ||||
| サイズ（コネクタ除く） | 156 × 97 × 33.5 mm | ||||
| 重量（コネクタ除く） | 約500g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-CLS9-FETC Manual |
1.16 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner FB | RAR | 1.05 MB | Download |
| FTDI USB Installation | ZIP | 5.85 MB | Download |
| XML File | ZIP | 7.01 KB | Download |

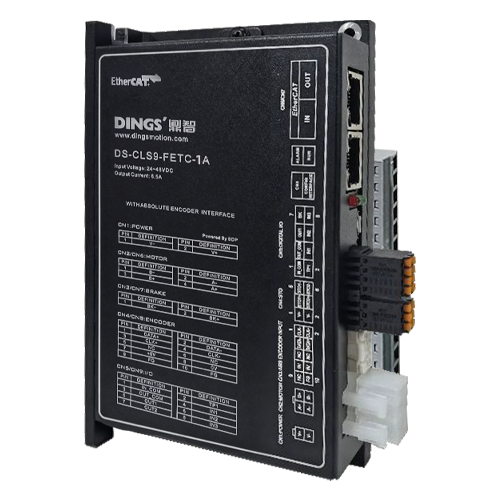

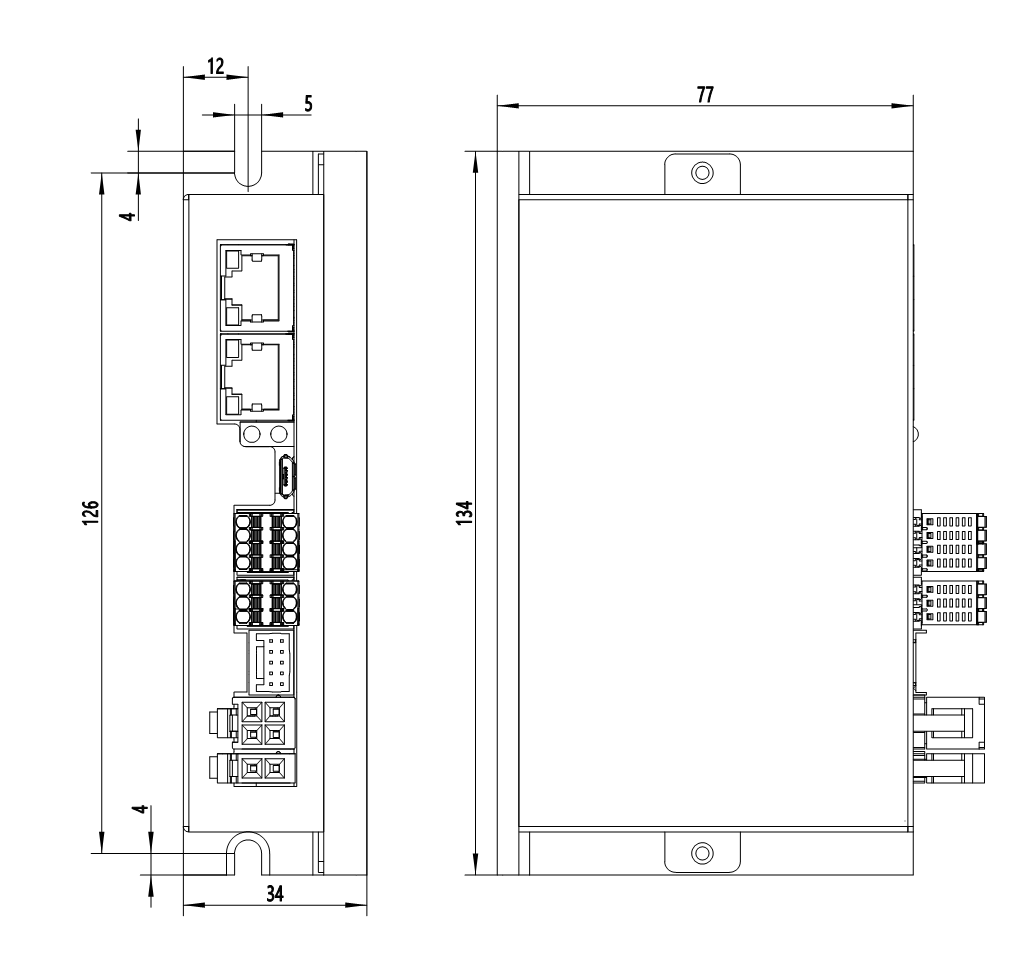

In a mobile environment, you can move left and right to see the contents (tables).
| ドライブモデル | DS-CLS9-FETC-2I | DS-CLS9-FETC-2A | |||
|---|---|---|---|---|---|
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：6.5A (max.) | ||||
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 0.4A - 6.5A / phase (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | EtherCAT通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ABSエンコーダー対応 （Biss-Cタイプ、シングル16ビット/マルチ16ビット） |
|||
| 入力信号 | 1×2高速入力信号 | 光絶縁入力：H = 24V、L = 0~0.8V、入力電流5~8mA、最大応答周波数100kHz | |||
| 3×2汎用入力信号 | 光絶縁入力：H = 24V、L = 0~0.8V、入力電流5~8mA、最大応答周波数1kHz | ||||
| 出力信号 | 2×2汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| 1×2ブレーキ出力信号 | 光絶縁出力：最大電圧30VDC、最大電流500mA | ||||
| サイズ（コネクタ除く） | 156 × 97 × 34 mm | ||||
| 重量（コネクタ除く） | 約500g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|

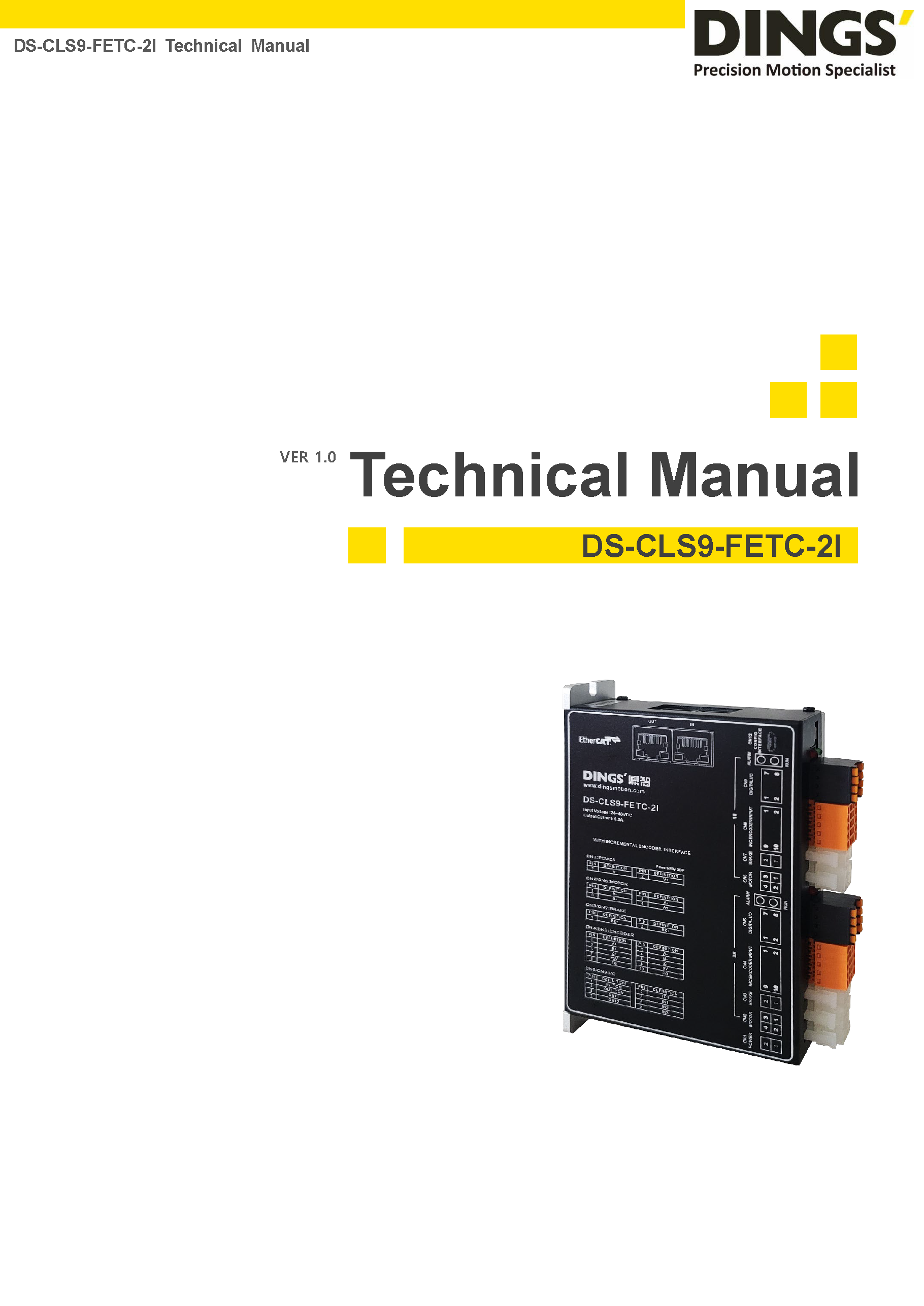

DS-CLS9-FETC-2I
|
3.35 MB | ダウンロード | |
DS-CLS9-FETC-2A
|
3.49 MB | ダウンロード | |
|
Stand Alone Drive_Accessory Selection Manual
|
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner FB | RAR | 1.05 MB | ダウンロード |
| XML File : DS-CLS9-FETC-2I/2A | ZIP | 375.25 KB | ダウンロード |
| FTDI USB Installation | ZIP | 5.85 MB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：6.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 0.1A - 6.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | CANopen通信制御 | ||||
| エンコーダーサポート | INC エンコーダーサポート | ||||
| 入力信号 | 2高速入力信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流5~8mA、最大応答周波数500kHz | |||
| 5汎用入力信号 | 光絶縁入力：H = 24V、L = 0~0.8V、入力電流5~8mA | ||||
| 出力信号 | 3汎用出力信号 | 光絶縁出力：最大電圧30VDC、最大電流50mA | |||
| 1ブレーキ出力信号 | 光絶縁出力：最大電圧30VDC、最大電流500mA | ||||
| サイズ（コネクタ除く） | 156 × 97 × 33.5 mm | ||||
| 重量（コネクタ除く） | 約500g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-CLS9-FCAO Manual |
2.63 MB | ダウンロード | |
| Stand Alone Drive_Accessory Selection Manual |
2.68 MB | ダウンロード |
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
| DINGS' Tuner FB | RAR | 1.05 MB | ダウンロード |
| FTDI USB Installation | ZIP | 5.85 MB | ダウンロード |
| EDS File | ZIP | 8.47 KB | ダウンロード |
In a mobile environment, you can move left and right to see the contents (tables).
| 適用モーター | 2相ハイブリッドステッピングモーター、最大許容電流：4.5A (max.) | ||||
|---|---|---|---|---|---|
| 入力電圧 | 24 - 48VDC | ||||
| 出力電流 | 1.0A - 4.5A / 相 (max.) | ||||
| 駆動方式 | フルブリッジ・バイポーラPWM方式 | ||||
| 制御方式 | アナログ速度制御 | ||||
| エンコーダーサポート | 非対応 | ||||
| 入力信号 | IN1 (スタート) 信号 | 光絶縁入力：H = 3.5~26V、L = 0~0.8V、入力電流6~15mA | |||
| IN2 (方向) 信号 | |||||
| IN1 (速度切替) 信号 | |||||
| アナログ入力信号 | 10Kポテンショメーター（可変抵抗器）または0–10VDC | ||||
| サイズ（コネクタ除く） | 118 × 78 × 34 mm | ||||
| 重量（コネクタ除く） | 約300g | ||||
| 使用環境 | 設置場所 | 粉塵、油蒸気、腐食性ガスを避けること | |||
| 湿度 | < 85% RH、結露なきこと | ||||
| 温度 | 0 ~ 40℃ | ||||
| 放熱 | 換気の良い場所に設置すること | ||||
| ファイル名 | フォーマット | サイズ | ダウンロード |
|---|---|---|---|
 DS-OLS10-FSC Manual |
877.63 KB | ダウンロード |
